El margen de tensión desaparece
En rieles inferiores a 1V, la resistencia de cable, barra colectora y contacto puede consumir toda la tensión disponible para la carga.
PRUEBA DE RIEL DE ALIMENTACIÓN DE IA / VRM / PILA DE COMBUSTIBLE
Solución de prueba de carga DC de voltaje ultrabajo y alta corriente
Aplique la corriente nominal completa donde las cargas electrónicas ordinarias se quedan sin margen de voltaje. Las cargas FaithTech NZ/N reproducen puntos de operación sub-1V y de kiloamperios para rieles de alimentación de GPU y CPU, VRM, celdas de pila de combustible y ATE de producción.
Plataforma de carga de ultra baja tensiónListo
0.2V
CORRIENTE COMPLETA
5,000A
MODELO MÁX.
20A/µs
VELOCIDAD
0.2V @ 5,000A
Punto de operación de corriente completa
-2.4V @ 1,200A
Soporte de voltaje activo NZ
Hasta 20A/µs
Tasa de variación de corriente
300W–15kW
Rango de potencia de la familia de productos
EL LÍMITE REAL
La alta corriente solo es útil si la carga puede operar cerca de 0 V
A 1,000A y superiores, los miliohmios importan. La carga, la interconexión y la arquitectura de medición deben diseñarse como un único lazo eléctrico.
Envolvente de operación
Comparación ilustrativa en punto de prueba de 1.000A
1.0V0.8V0.6V0.4V0.2V0V
Carga típica
FaithTech NCorriente completa a 0,2V
La tensión real del DUT también debe cubrir la caída de tensión en pletinas, cables y contactos.
La corriente debe cambiar rápidamente
Los rieles de GPU, CPU y VRM requieren escalones de corriente repetibles que exponen el comportamiento de caída, recuperación y protección.
El lazo de prueba pasa a formar parte del DUT
Las conexiones de baja inductancia, el sensado remoto, la adquisición sincronizada y el diseño del fixture afectan directamente el resultado.
ESCALERA DE MODELOS
Elija el rango de corriente sin perder el punto de operación de 0.2V
Las configuraciones seleccionadas de la serie N proporcionan operación a corriente completa a 0.2V. Los valores mostrados son configuraciones de modelo publicadas individualmente, no máximos combinados de la familia.
| Modelo | Corriente | Potencia | Punto a plena corriente | Altura |
|---|---|---|---|---|

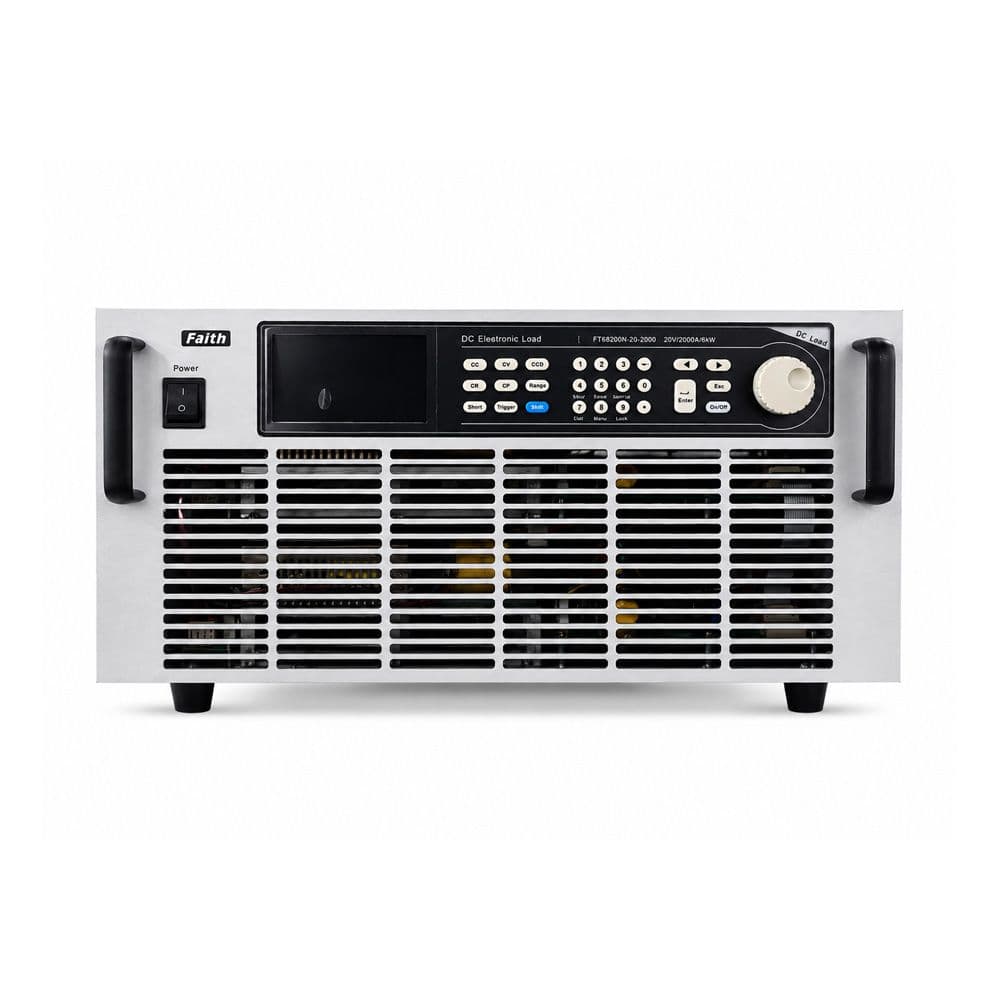

| FT68203N-20-1000 | 1,000A | 3kW | 0.2V @ 1,000A | 3U |
| FT68206N-20-2000 | 2,000A | 6kW | 0.2V @ 2,000A | 5U |
| FT68209N-20-3000 | 3,000A | 9kW | 0.2V @ 3,000A | 12U |
| FT68212N-20-4000 | 4,000A | 12kW | 0.2V @ 4,000A | 12U |
| FT68215N-20-5000 | 5,000A | 15kW | 0.2V @ 5,000A | 12U |
Cada fila es una configuración publicada individual. Verifique corriente, tensión y potencia según el modelo seleccionado.
ARQUITECTURA DE PRUEBA
Trate la carga, la interconexión y la medición como un solo sistema
Una selección de carga correcta puede arrojar resultados engañosos si la pletina, el sensado remoto y la adquisición no están configurados para la velocidad requerida.
DUT / VRM de GPU
Raíl sub-1V o salida de celda de combustible
Pletina de baja inductancia
Ruta corta de corriente y sensado remoto
Carga electrónica NZ/N
Carga a plena corriente a 0,2V
Medición y ATS
Captura de formas de onda, disparos e informes
Utilice sensado remoto en el punto de conexión del DUT.
Mantenga el bucle de alta corriente corto, ancho y mecánicamente seguro.
Especifique ancho de pulso, ciclo de trabajo y repetición, no solo corriente pico.
Coordine disparos con osciloscopio o adquisición adecuada para mediciones de flancos.
RUTAS DE APLICACIÓN
Una plataforma para tres flujos de trabajo de baja tensión y alta corriente
Comience con el punto de operación eléctrico, luego añada el fixture, la medición, el número de canales y la automatización requeridos por la aplicación.
Validación de GPU / CPU / VRM
Reproduzca condiciones sub-1V de kiloamperios para raíles Vcore, VRM multifásicos, PMIC y módulos de aceleradores.
- Caída y recuperación de tensión
- Perfiles de escalón de carga DVFS
- Comportamiento de OCP y sobrecarga
- Validación de secuencia multi-rail
Celda única y pila corta de pila de combustible
Cargue fuentes electroquímicas de baja tensión sin perder el punto de trabajo en la resistencia del bucle.
- Prueba de curva de polarización
- Respuesta de carga dinámica
- Evaluación de resistencia interna
- Descarga de larga duración
ATE de producción y módulos de potencia
Transforme perfiles de ingeniería en comprobaciones automáticas repetibles para convertidores y módulos de potencia.
- Operación CC / CV / CR / CP
- Pruebas de secuencia
- Control remoto y captura de datos
- Integración del flujo de trabajo pasa/no pasa
RENDIMIENTO DINÁMICO
Reproduzca el evento de corriente, no solo la carga promedio
La capacidad dinámica debe evaluarse junto con la inductancia del soporte y el perfil solicitado.
20A/µs
Tasa de variación de corriente
20kHz
Frecuencia de prueba dinámica
4 modos
CC / CV / CR / CP
Secuencia
Perfiles de prueba programables
SELECCIÓN DE NODO DE PRUEBA
Utilice NZ/N y FTR7000 en diferentes puntos de la cadena de potencia de IA
Los productos se complementan. Seleccione por nodo eléctrico, no solo por familia.
Nivel placa / raíl
Carga de ultra baja tensión NZ/N
Para raíles sub-1V y fuentes electroquímicas donde la corriente completa a mínima tensión es decisiva.
- Vcore y VRM de GPU / CPU
- PMIC y DC/DC de baja tensión
- Celda única y stack de combustible
- Configuraciones N de 1.000A a 5.000A
Nivel PSU / rack / HVDC
Carga CC regenerativa FTR7000
Para PSU de IA, bus HVDC, power shelf, burn-in de rack y pruebas regenerativas a mayor potencia.
- PSU de IA y power shelf
- Bus HVDC y salida BBU
- 300kW por unidad
- Sistemas en paralelo hasta 3MW
POR QUÉ FAITHTECH
Diseñado en torno a la realidad eléctrica de pruebas en kiloamperios
Punto de operación dedicado
Modelos N seleccionados mantienen plena corriente hasta 0,2V.
Gama escalable de modelos
Elija entre configuraciones publicadas de 1.000A a 5.000A.
Ingeniería de sistemas
Coordinación de carga, pletinas, sensado, medición y automatización.
Profundidad de aplicaciones
Soporte para raíles de IA, celdas de combustible y ATE de producción.
PREGUNTAS FRECUENTES
Cuestiones a resolver antes de configurar el sistema
¿Por qué la tensión de operación mínima es más importante que la corriente máxima?+
Una carga puede tener una alta clasificación de corriente, pero aún así no poder absorber esa corriente de un riel de 0.2V. La trayectoria de corriente completa debe proporcionar suficiente tensión para superar la tensión de funcionamiento mínima de la carga más las pérdidas en cables, barras colectoras y contactos.
¿Cuál es la diferencia entre las configuraciones NZ y N?+
Las configuraciones N están diseñadas para operación a plena corriente hasta 0.2V en modelos seleccionados. Las configuraciones NZ añaden soporte de tensión activa para puntos de operación que se extienden por debajo de 0V, con configuraciones publicadas que alcanzan -2.4V a 1,200A.
¿Puede el sistema reproducir perfiles transitorios de GPU y VRM?+
Sí. La plataforma admite carga dinámica programable, pruebas de secuencia y tasas de variación de corriente de hasta 20A/µs. La forma de onda alcanzable en el DUT también depende de la inductancia del utillaje, el cableado y el modelo seleccionado.
¿Se pueden sincronizar múltiples rieles o canales?+
Un sistema se puede configurar con múltiples cargas, control remoto, medición y coordinación de disparo. Comparta el número de rieles, la relación de temporización y el perfil de corriente para que se pueda seleccionar la arquitectura de control correcta.
¿Es este el mismo caso de uso que la carga regenerativa FTR7000?+
N.º NZ/N está optimizado para nodos de prueba de kiloamperios y de ultrabajo voltaje, como raíles de GPU, VRM y celdas de pila de combustible. FTR7000 está destinado a entornos de mayor voltaje y mayor potencia, como PSU, bus HVDC, rack y pruebas regenerativas a escala de megavatios.
¿Qué información se requiere para configurar el sistema de pruebas?+
Proporcione el voltaje mínimo del DUT, la corriente máxima, la potencia, el número de raíles, la tasa de variación de la corriente esperada, la duración del pulso, el ciclo de trabajo, la distancia de conexión y las mediciones requeridas.
REVISIÓN DE CONFIGURACIÓN
Defina el punto de operación real antes de elegir la carga
Indique la tensión mínima en el DUT, la corriente máxima, el perfil dinámico, la duración del pulso, el número de raíles y la distancia de conexión. Los ingenieros de FaithTech recomendarán la carga, el fixture y la configuración de medición correctos.
