Alimentation électrique de simulation de cellule de batterie série FT8331

|Esquisse

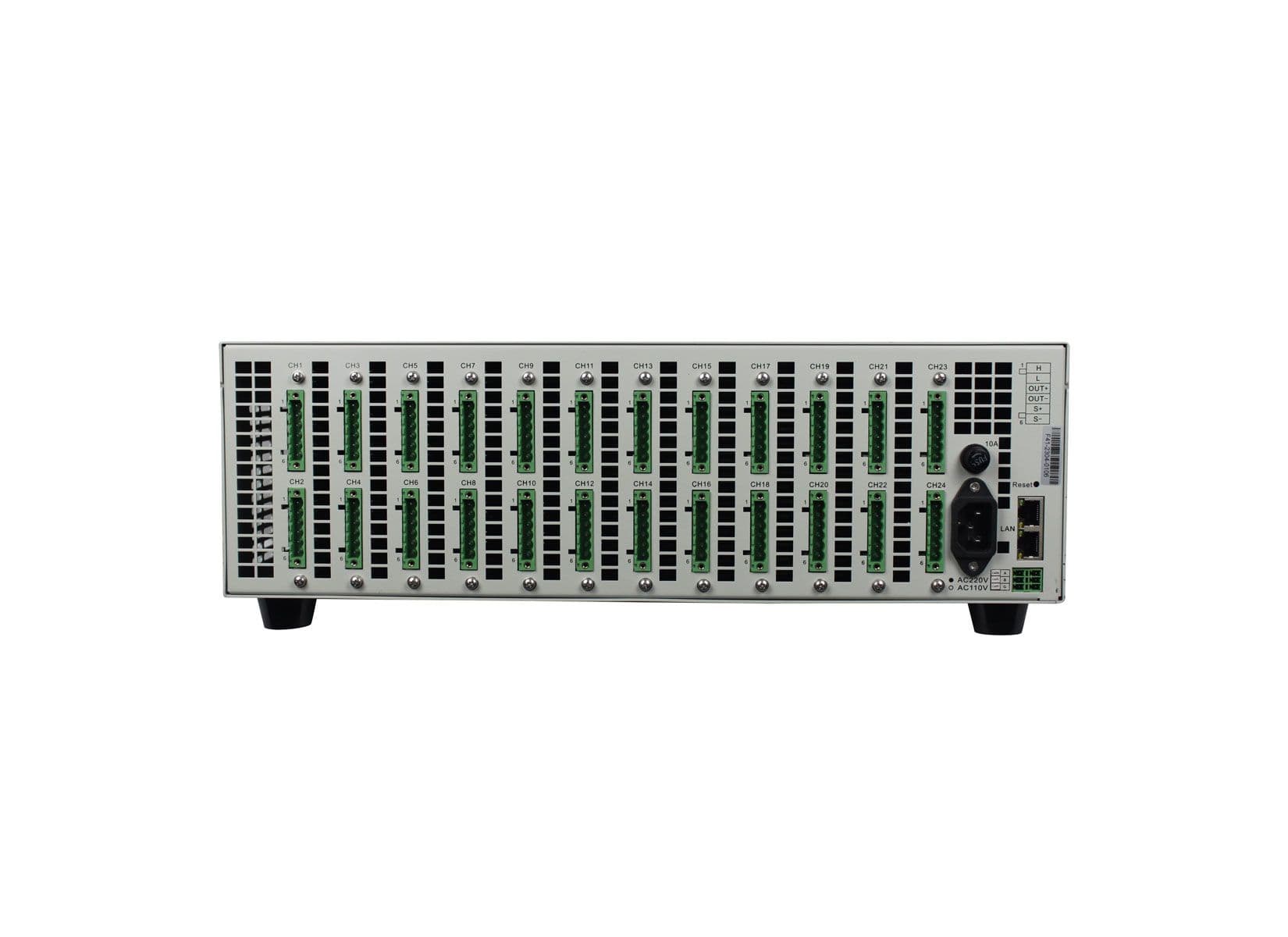

La série FT8331 s’intègre dans un châssis standard de 19 pouces, disponible en versions 2U et 3U, et propose des interfaces de communication LAN, RS485 et CAN, facilitant son intégration dans les plateformes de R&D et les systèmes de test automatisés, ou son utilisation autonome.

| Caractéristiques

• Plage de tension : 6 V / 15 V / 20 V ;
• Plage de courant : 1 A / 2 A / 3 A / 5 A ;
• Voltage accuracy up to 0.01%F.S.
• Double plage de courant, commutation automatique possible ;
• Mesure au niveau des microampères (µA) pour les essais de puissance statique ;
• Encombrement réduit et forte intégration : 2 U / 12 canaux ou 3 U / 24 canaux ;
• Coefficient de dérive thermique de la tension inférieur à 25 ppm/℃ ;
• Fonction unique de simulation de défauts : permet de simuler la déconnexion, le court-circuit ou la connexion inversée de la batterie, etc. (série A uniquement) ;
• Fonctionnalités intégrées telles que test de charge, simulation de batterie, simulation du niveau de charge (SOC), fonction impulsionnelle, etc. ;
• Isolation des canaux, possibilité d’associer plusieurs canaux en série ou en parallèle ;
• Logiciel d’essai professionnel prenant en charge la génération de rapports de données et leur analyse ;
• Avec interface de commande LAN, RS485 et CAN ;
• Prend en charge les protocoles SCPI et Modbus.
• Le port USB permet l’importation et l’exportation de fichiers, ainsi que la capture d’écran.
• 4.0.3 "HD LCD screen, support local/remote control.

|Ultra-haute précision

La série FT8331 offre une grande précision, avec une exactitude en tension de 0,01 % de la valeur pleine échelle (F.S.). Sa résolution en tension peut atteindre 0,1 mV et sa résolution en courant, 0,1 µA. Pour la mesure de la consommation électrique en mode veille, le FT8331 offre une résolution en courant de 0,1 µA, permettant aisément de mesurer des courants de veille à l’échelle des microampères (µA).

|Fonction de simulation de défauts (série A uniquement)

L’appareil intègre jusqu’à 24 canaux indépendants de simulation de sortie, chacun doté de fonctions intégrées telles que court-circuit positif ou négatif, coupure du circuit positif ou négatif, et inversion de polarité. Ces fonctions peuvent être commandées directement via un logiciel hôte, éliminant ainsi le besoin de composants externes tels que des commutateurs matriciels pour simuler des défaillances de batterie, ce qui permet de gagner de l’espace et de réduire les coûts d’investissement pour l’utilisateur.

| Fonctions multiples de test de batteries

Les produits de la série FT8331 disposent de fonctions de simulation de batteries, notamment le mode alimentation, la simulation de batterie, le test de charge de batterie et la simulation de défauts. Ces fonctionnalités polyvalentes permettent de rationaliser les équipements de test et d’optimiser les procédures d’essai. L’utilisateur peut également définir des paramètres cellulaires (état de charge — SOC, tension, capacité, résistance interne, etc.) sous forme de courbes afin de simuler la sortie d’une batterie pour tester les produits soumis à l’essai.

| Test de la consommation électrique en veille

Le FT8331 offre une mesure de tension et de courant haute précision. Il dispose de deux plages de mesure du courant, avec une précision pouvant atteindre 1 µA. En alimentant le produit à tester via le FT8331, il est possible de mesurer visuellement sa consommation électrique en mode veille et d’éliminer les produits non conformes.

L’alimentation de simulation de cellules de batterie de la série FT8330 est une source d’alimentation programmable haute précision, multi-canaux et unidirectionnelle (simple quadrant). Sa précision en tension atteint 0,01 % de la valeur pleine échelle (F.S.), elle permet la mesure de courant au niveau de la microampère (μA), propose jusqu’à 24 canaux par unité, avec isolation galvanique entre les canaux, ce qui facilite leur utilisation en série. Ce simulateur prend en charge plusieurs modes de fonctionnement : mode alimentation, test statique sous charge, mode charge, simulation de batterie, essai séquentiel, fonction impulsionnelle ainsi que plusieurs types de simulation de pannes (série A uniquement), répondant ainsi non seulement aux besoins des tests des systèmes de gestion de batterie (BMS), mais aussi aux exigences des bancs d’essais automatisés (ATE) pour les produits électroniques grand public. Son logiciel PC intégré est simple d’utilisation, souple et intuitif.Il permet la programmation individuelle par canal, l’édition simultanée de plusieurs canaux ainsi que la programmation multi-processus.
