|Esquisse

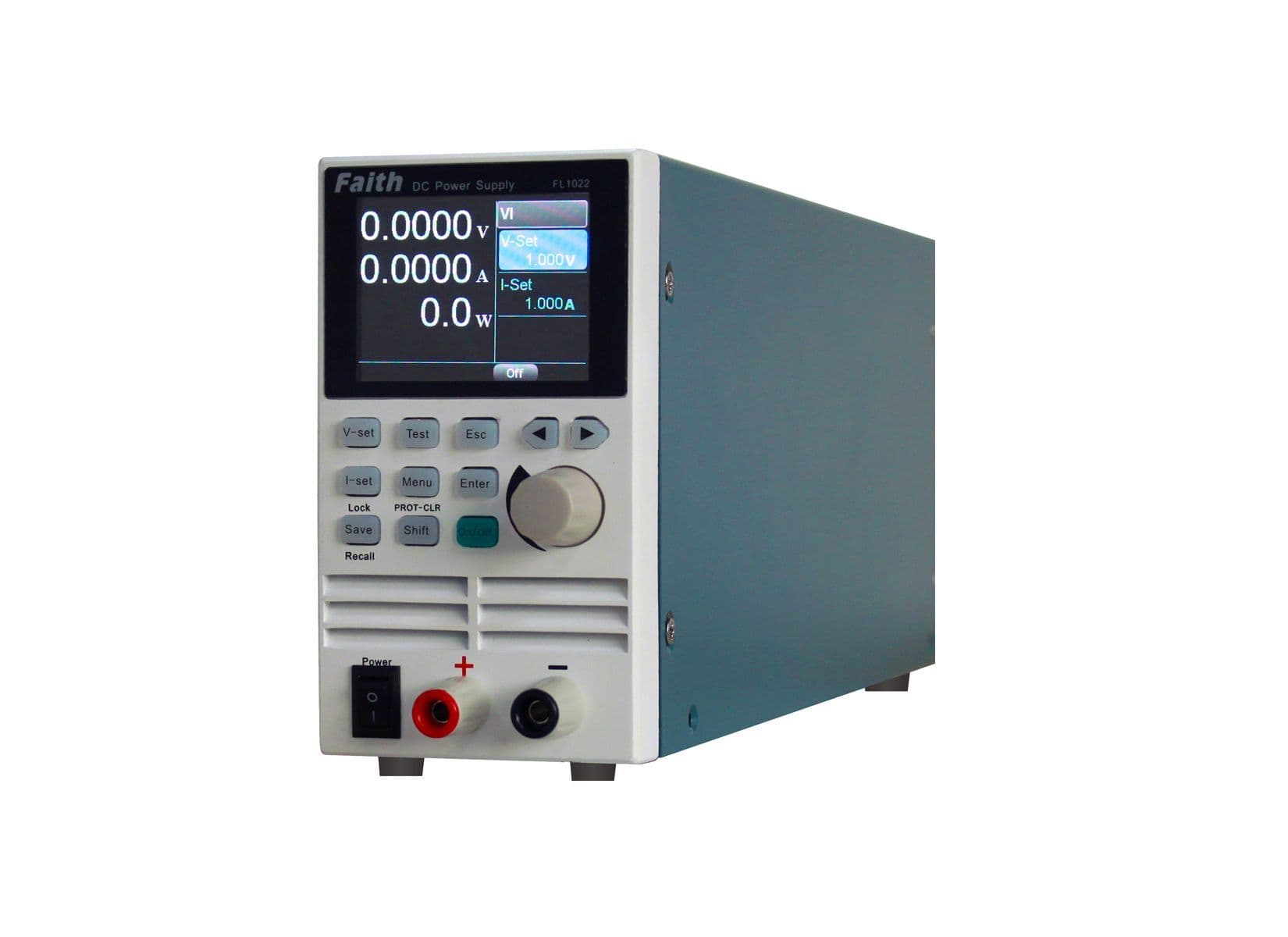

L’alimentation continue programmable de la série FT10 est une alimentation CC compacte, haute performance et économique. Elle se distingue par ses dimensions réduites et son faible poids, tout en offrant une large plage de tensions et de courants utilisables. Une seule unité peut remplacer plusieurs modèles, élargissant ainsi considérablement son champ d’applications. Elle convient à divers domaines tels que les essais en laboratoire, l’intégration de systèmes et les tests en ligne de production à grande échelle.

|Caractéristiques

• Plage de puissance de sortie par unité : 300 W / 400 W ;

• Niveaux de tension disponibles : 20 V, 40 V, 80 V et 160 V ;

• Facteur de puissance élevé et faible taux d’harmoniques en entrée ;

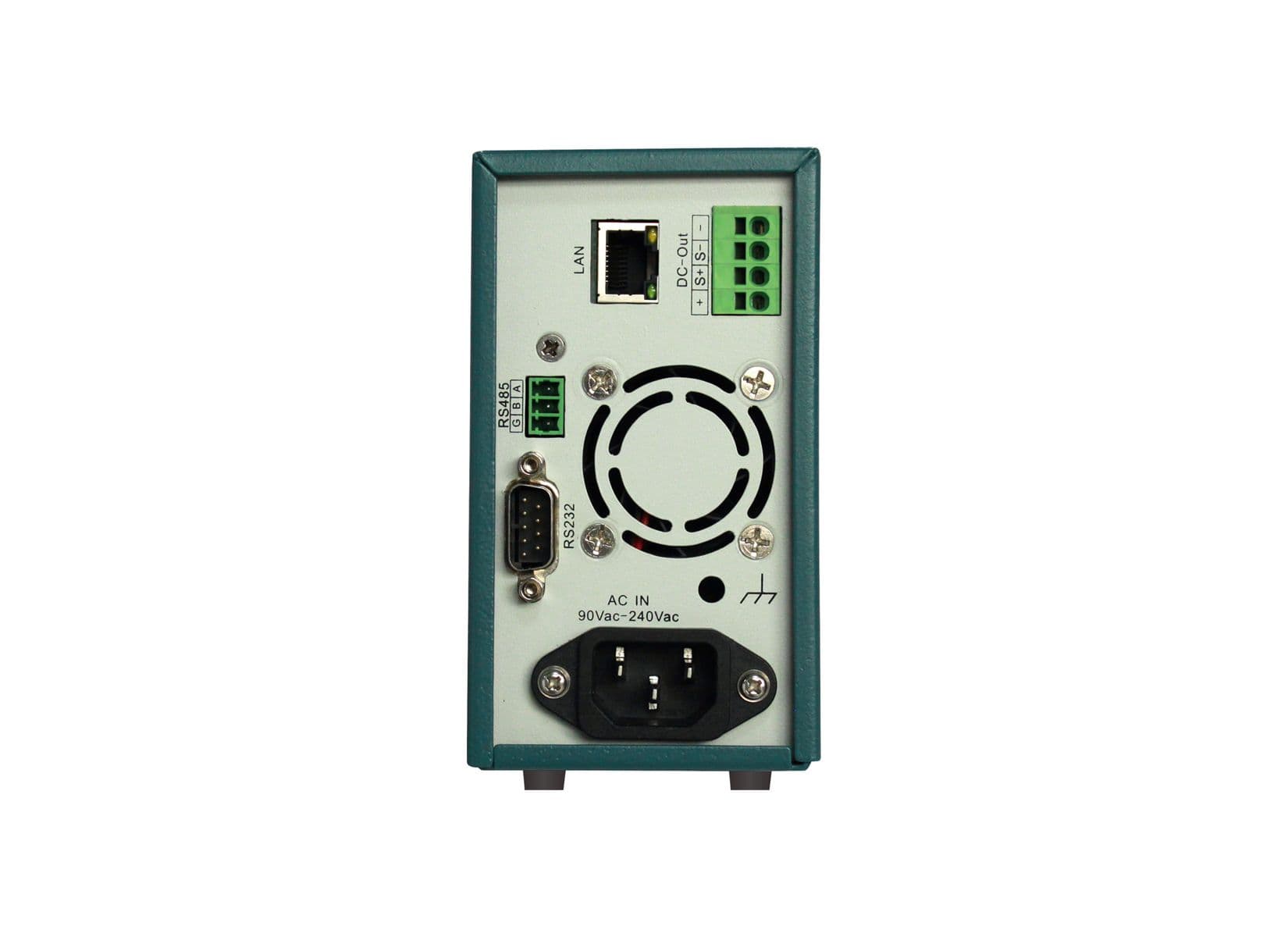

• Des bornes de sortie sont disponibles sur les panneaux avant et arrière ;

• Prise en charge de la compensation à distance de la tension ;

• Fonctions d’édition de séquences et d’ondes ;

• Fonction de charge de batterie ;

• Fonctions complètes de protection, notamment la protection contre les surtensions, les surintensités, les surcharges et les surchauffes ;

• Prise en charge du réglage de la durée de sortie, permettant de contrôler et d’enregistrer cette durée ;

• Écran LCD à grand angle de vision et haute luminosité ;

• Interfaces standard RS232 et RS485, interface LAN en option ;

• Prend en charge les protocoles de communication standard SCPI et Modbus-RTU.

| Priorité CV ou CC

Lorsque la sortie de puissance est connectée à des charges inductives ou capacitives, cela provoque un dépassement plus ou moins important du courant ou de la tension de sortie. Dans les cas bénins, ce phénomène déclenche la protection de l’équipement testé ; dans les cas graves, il peut entraîner directement sa détérioration. La série FT10 intègre une fonction de priorité entre les modes CV (tension constante) et CC (courant constant), qui permet de supprimer efficacement les dépassements en sortie ainsi que leurs effets associés.

Priorité CV (montée rapide de la tension, dépassement du courant)

   Priorité CC (montée rapide du courant, dépassement de la tension)

| Fonction séquence

En mode de fonction de sortie séquentielle, des variations complexes de sortie peuvent être simulées en fonction des paramètres de séquence définis par l’utilisateur. La fonction de sortie séquentielle, accessible via l’option de menu « SEQ », permet aux utilisateurs de personnaliser eux-mêmes les formes d’onde de tension et de courant.

Forme d’onde de sortie pour les tests séquentiels

L’alimentation électrique de la série FT10 propose 10 fichiers de séquence, chaque fichier pouvant comporter jusqu’à 100 étapes d’opération. Au sein de ces étapes, vous pouvez définir les valeurs de tension, de courant ainsi que la durée d’exécution. Cette fonctionnalité prend en charge les attributs « nombre de cycles » et « fichiers liés ». Le paramètre « nombre de cycles » permet de contrôler le nombre de répétitions en boucle de la séquence ; une valeur de 0 indique une boucle infinie. L’attribut « fichiers liés » permet d’enchaîner l’exécution entre différents fichiers de manière séquentielle ; une valeur de 0 signifie qu’aucun lien n’est établi.

| Fonction de charge de batterie

La série FT10 est équipée d’une fonction de charge de batterie. Elle permet de régler des paramètres tels que la tension de charge, le courant de charge, la tension de fin de charge, le courant de fin de charge, la capacité de fin de charge et la durée de fin de charge, ce qui permet de simuler intégralement le processus de charge de la batterie et d’assurer une protection efficace de celle-ci.

| Logiciel graphique d’exploitation informatique

La série FT10 propose une plateforme logicielle pour ordinateur haut de gamme dotée de capacités d’instrument virtuel. Elle permet la configuration à distance et en temps réel des paramètres de test, la lecture des données de test, la génération de graphiques et l’exportation des données via un ordinateur. Toutes les fonctions sont parfaitement synchronisées, ce qui facilite grandement les opérations de test.
