| Esquisse

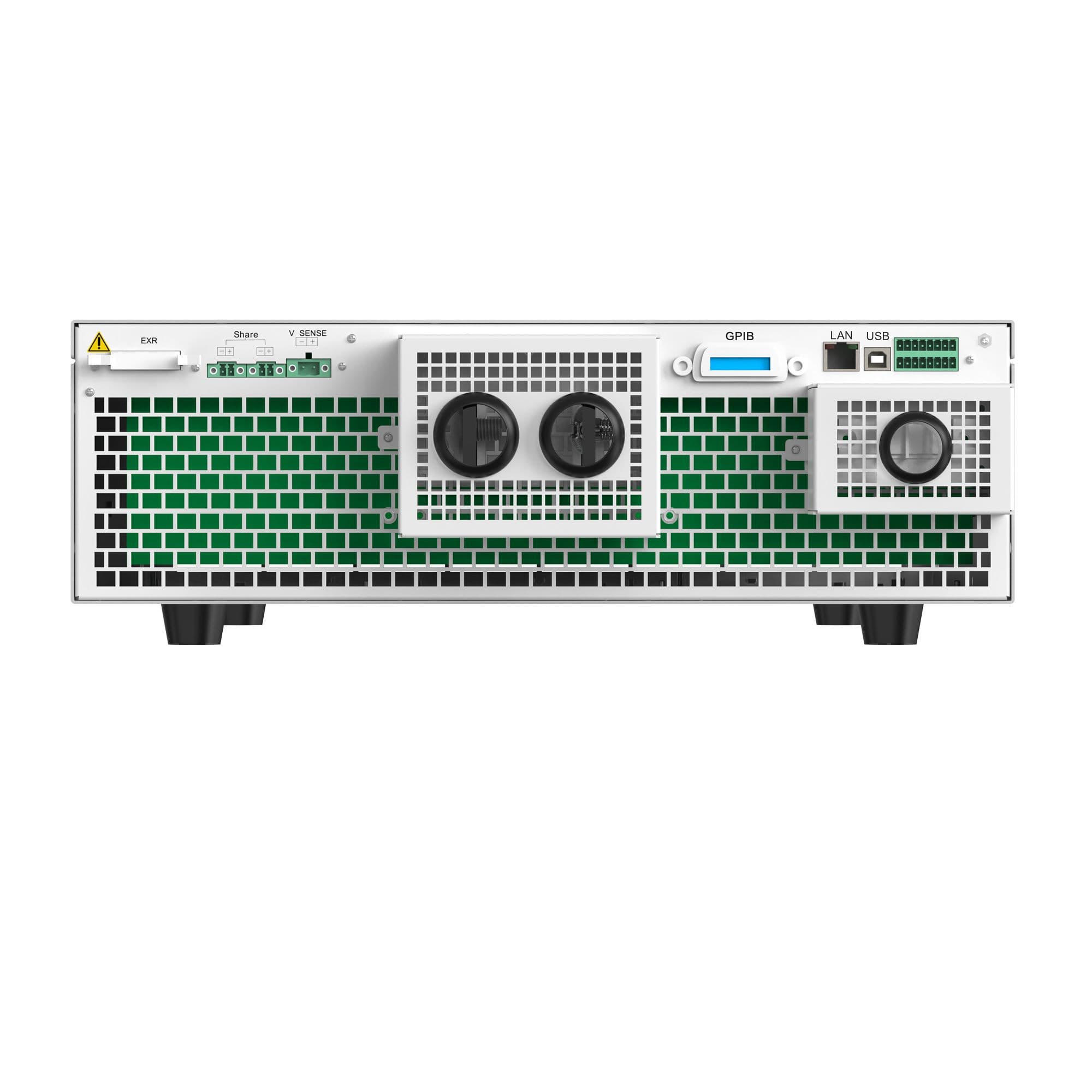

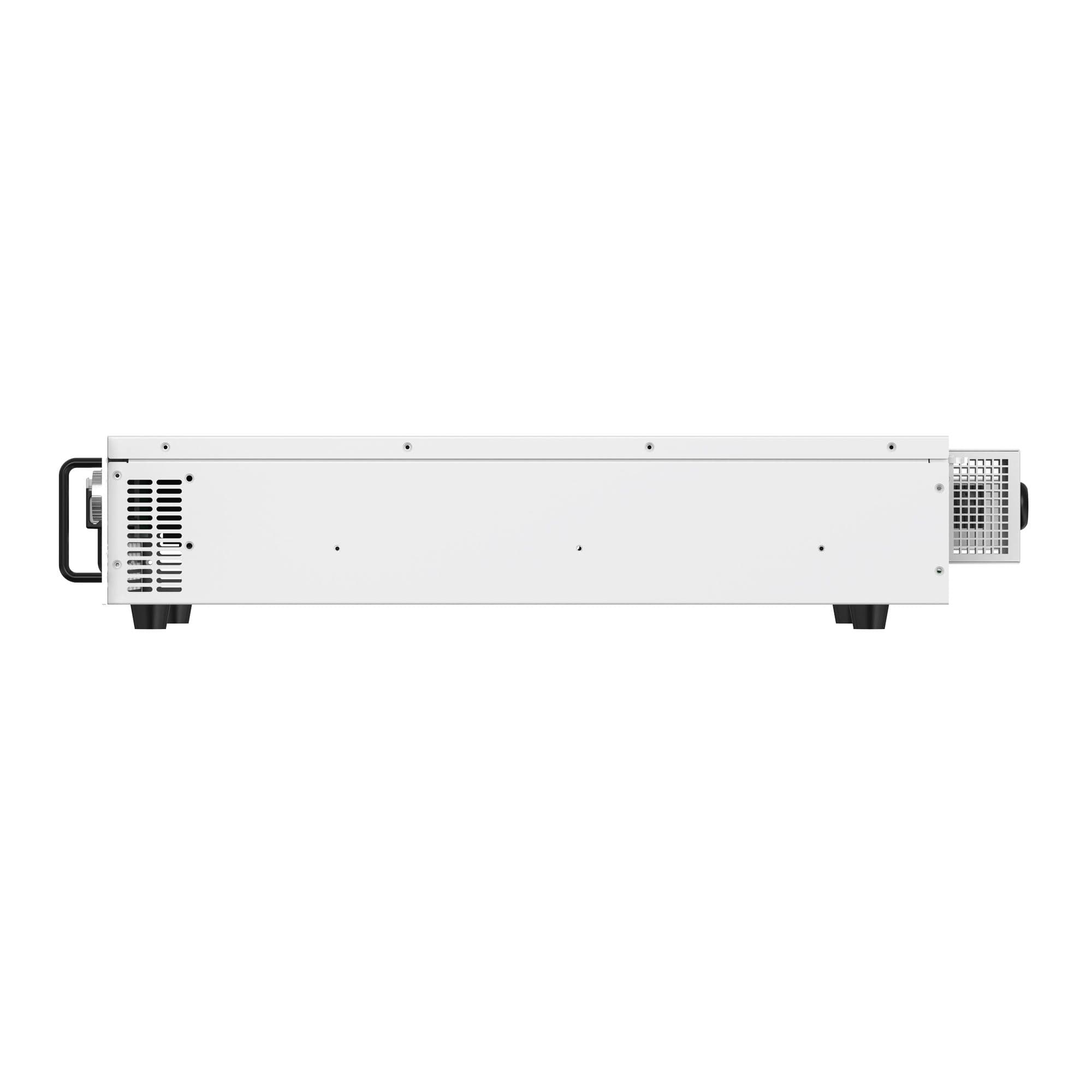

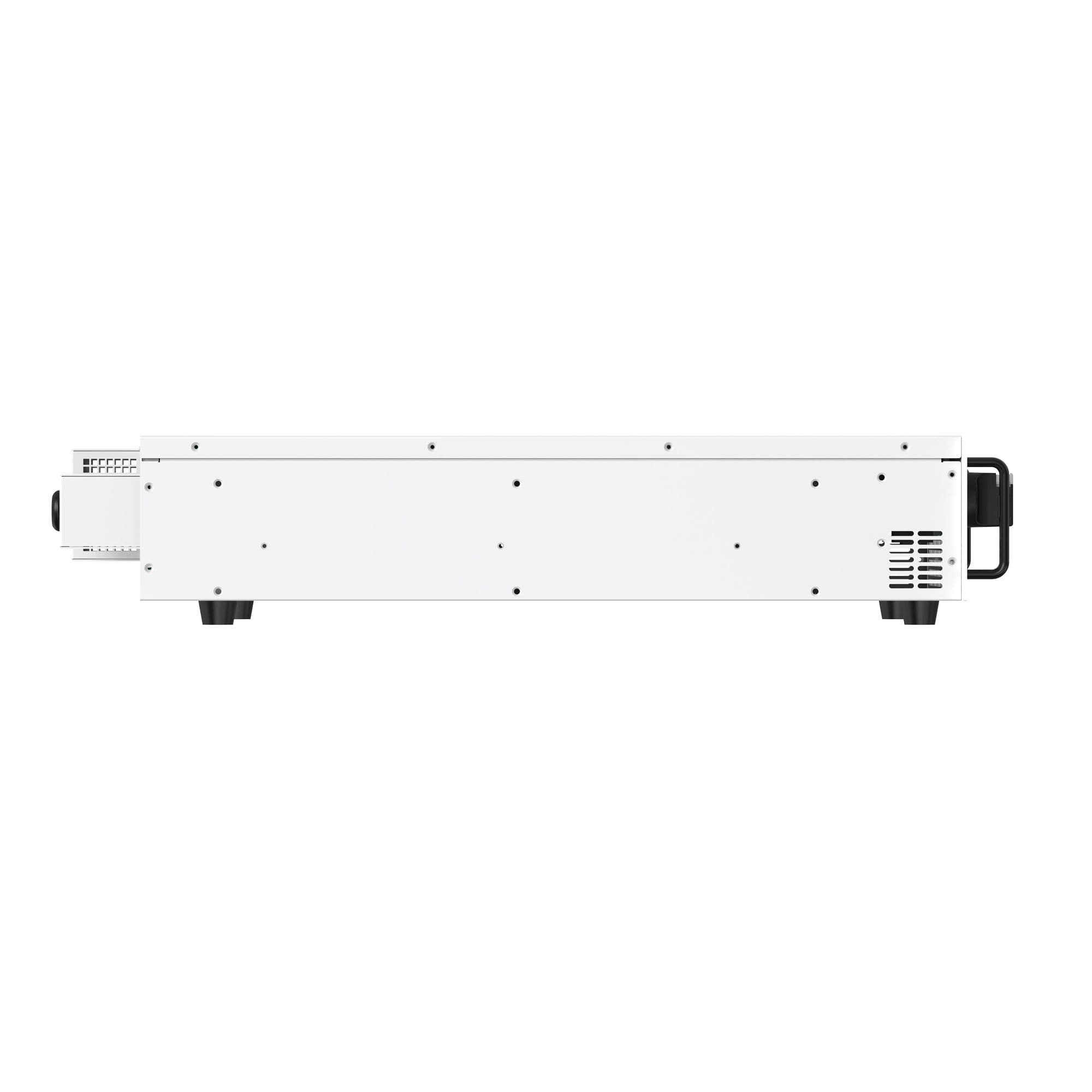

Alimentation continue programmable à haute puissance de la série FTP9000 : plage de tension allant de 80 V à 2250 V, courant unitaire jusqu’à 6120 A, puissance maximale unitaire de 180 kW.
La série FTP9000 se distingue par sa forte densité de puissance, son facteur de puissance élevé, son rendement élevé et sa large plage de sortie. La sortie à large plage de courant ainsi que la prise en charge automatique de la puissance constante permettent d’étendre considérablement la couverture applicative. Son interface graphique conviviale, disponible dans plusieurs langues, offre à l’utilisateur une expérience d’exploitation intuitive.
La série FTP9000 est équipée d’interfaces LAN/RS485/CAN/GPIB/USB (port série), prenant en charge à la fois le protocole SCPI et le protocole ModBus-RTU standard. Par ailleurs, elle intègre une interface de commande isolée pour les données et les modes, ce qui confère une grande diversité d’applications et une grande facilité d’intégration dans les systèmes.
| Caractéristique
Tension : 0 à 2250 V
Courant : 0 à 6120 A
Puissance : 5 à 180 kW
| Densité de puissance élevée : 3U / 18 kW
La série FTP9000 offre une densité de puissance élevée de 3U / 18 kW, avec une sortie précise, une réponse rapide et un bruit de ripple faible. La large plage de tension (80 V à 2250 V) et de courant (510 A à 20 A) convient à chaque étape des tests et vérifications, depuis la conception jusqu’au processus de production.
| Puissance constante automatique et sortie à large gamme
L’alimentation électrique de la série FTP9000 offre une plage de sortie plus de trois fois plus étendue : une seule alimentation suffit pour couvrir un plus grand nombre d’applications, ce qui permet aux utilisateurs de réaliser des économies.
La série FTP9000 offre une plage de fonctionnement en puissance constante plus étendue
| Fonction séquentielle
La série FTP9000 met à disposition des utilisateurs des fonctions d’édition de séquences permettant de simuler des coupures de courant, des baisses de tension ou de courant instantanées, ainsi que d’autres variations de tension et de courant. Elle propose 10 fichiers de séquence, chacun comportant jusqu’à 100 étapes, avec prise en charge des boucles et des liaisons, afin de faciliter la génération de formes d’onde complexes.
| Fonction de simulation de la résistance interne de la batterie
La série d'alimentations électriques FTP9000 est dotée d'une fonction de sortie analogique de la résistance interne de la batterie : lorsque le courant de sortie de l’alimentation augmente, la tension de sortie peut être ajustée en fonction de la valeur prédéfinie par l’utilisateur pour la résistance interne.

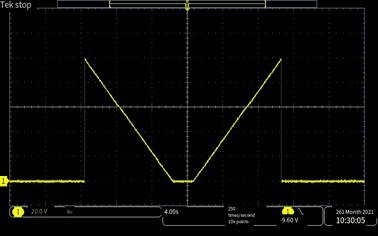

| Fonction de montée et de descente progressives de la tension
La série d'alimentations électriques FTP9000 intègre une fonction de montée progressive (ramp-up) et de descente progressive (ramp-down) de la tension de sortie, conçue pour répondre aux besoins des utilisateurs. Simple et intuitive, cette fonction permet un contrôle précis de la pente de variation de la tension.
Préférence pour les modes CV et CC
Lorsque la sortie de puissance est connectée à une charge inductive ou capacitive, le courant ou la tension de sortie peuvent présenter un dépassement plus ou moins important, ce qui peut déclencher la protection de l’appareil sous test, voire même l’endommager. La série FTP9000 intègre une fonction de priorité de sortie CV ou CC permettant d’inhiber efficacement ces dépassements ainsi que leurs effets néfastes.
Priorité CV (établissement rapide de la tension, dépassement du courant)
Priorité CC (établissement rapide du courant, dépassement de la tension)
| Fonctions de programmation analogique
La tension nominale de sortie, le courant nominal et la puissance nominale de l’alimentation sont régulés par un signal de tension continue externe compris entre 0 et 5 V. La fonction de programmation analogique permet un contrôle à raison de 1 000 points par seconde.
| Équipé d’un dissipateur pour accélérer le freinage (en option)
Une charge inductive, telle qu’un moteur, peut renvoyer de l’énergie vers l’alimentation lorsqu’elle ralentit ou s’arrête brusquement, provoquant ainsi une surtension ou des dommages à l’alimentation. Afin de dissiper cette énergie et d’éviter tout dommage à l’alimentation, la série FTP9000 peut être associée, en parallèle, à un dissipateur adapté. Il est recommandé que la puissance du dissipateur dépasse de 20 % celle de l’alimentation correspondante. Pour augmenter la puissance dissipée, plusieurs dissipateurs peuvent être connectés en parallèle. Lors des essais, l’alimentation et le dissipateur sont branchés en parallèle, ce qui permet d’éviter efficacement les surtensions lors du freinage du moteur, de réduire la distance de décélération et d’améliorer les performances dynamiques.
| Fonction parallèle maître/esclave
Les alimentations électriques de la série FTP9000 prennent en charge le fonctionnement parallèle de jusqu’à 10 unités identiques, permettant ainsi aux utilisateurs d’augmenter considérablement la puissance disponible. Lors du fonctionnement parallèle, l’unité esclave copie automatiquement les paramètres configurés sur l’unité maître afin d’assurer un partage automatique du courant.
| Fonction de simulation de champ photovoltaïque

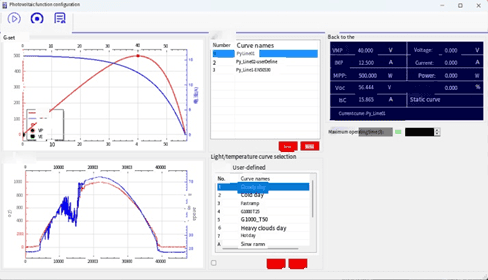

La série FTP9000 est livrée de série avec la « Plateforme de démonstration Faith Power », une solution logicielle riche en fonctionnalités intégrant des fonctions photovoltaïques de base destinées aux essais d’onduleurs PV. Grâce à cette plateforme logicielle hôte, il est possible de réaliser des tests plus avancés, tels que le suivi dynamique du point de puissance maximale (MPPT), la simulation de données météorologiques typiques, ou encore la définition de courbes personnalisées d’évolution de l’éclairement et de la température.[1] Pour des fonctions d’essai photovoltaïque plus complexes, vous pouvez opter pour le logiciel de simulation matricielle solaire Fiesta Solar PV.
| Logiciel de simulation de matrice photovoltaïque Faithtech Solar PV (en option)

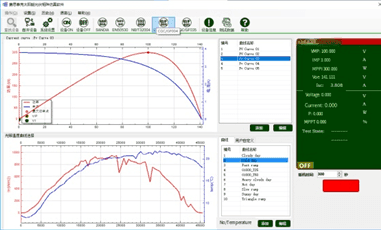

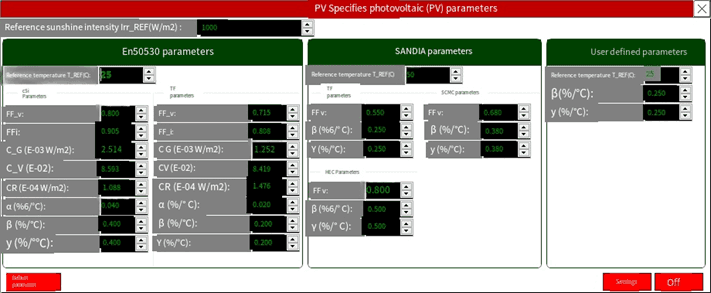

Le logiciel de simulation de matrice photovoltaïque Faithtech Solar PV est un logiciel d’essai photovoltaïque compatible avec la gamme d’alimentations électriques Faithtech. Il adopte une interface graphique simple et intuitive, offrant aux utilisateurs une interface homme-machine claire et conviviale. Grâce à ce logiciel, les utilisateurs peuvent facilement générer, mesurer et afficher en temps réel l’état et les valeurs numériques du suivi du point de puissance maximale (MPPT) des onduleurs photovoltaïques. Le logiciel intègre nativement cinq procédures d’essai réglementaires, notamment les normes EN50530 et Sandia, permettant de simuler divers scénarios de tests sur les panneaux solaires : configurations série/parallèle avec différents paramètres, tests de couverture nuageuse, etc. Il facilite ainsi les essais de rendement MPPT statique et dynamique des onduleurs photovoltaïques.
| Port de signal composite (en option)
La série FTP9000 propose, en option, un port de signal composite doté des fonctions suivantes :
Indicateur d’état de fonctionnement de l’alimentation prête à l’emploi ;
Indication du mode de sortie ;
Commande externe combinée ;
Surveillance de la tension et du courant de sortie ;
Commande programmable de la tension, du courant et de la puissance ;
Communication maître/esclave, etc.
| Interfaces multiples et protocoles multiples
La série FTP9000 est équipée de multiples interfaces de communication et prend en charge les protocoles SCPI et Modbus. L’utilisateur peut configurer ces paramètres via le menu, selon ses besoins, ce qui rend l’intégration système plus souple.

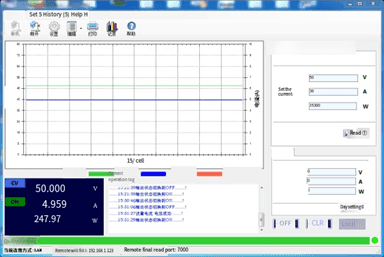

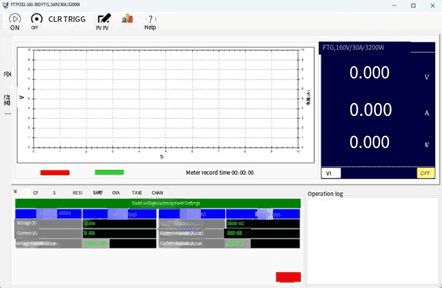

| Logiciel d’exploitation graphique pour ordinateur
La série FTP9000 est fournie avec un logiciel informatique hôte doté de fonctions d’instrument virtuel, permettant de lire en temps réel les données de test, de générer des graphiques, d’exporter des rapports, d’imprimer des rapports, etc., ce qui facilite grandement l’utilisation par les clients.
