| 스케치

FT8330 시리즈 배터리 셀 시뮬레이션 전원 공급 장치는 고정밀, 다중 채널, 단일 사분면 프로그래머블 배터리 아날로그 전원 공급 장치입니다. 단일 채널 수는 최대 36개까지 가능하며, 채널 간 전기적 절연 설계로 사용자가 셀을 직렬 연결하거나 개별적으로 전원 공급하기에 매우 편리합니다. 초고정밀 출력 특성과 초저잡음·초저간섭 성능을 갖춘 이 시리즈는 배터리 셀, 슈퍼커패시터, BMS(Battery Management System) 등 다양한 테스트 시스템에서 널리 활용되고 있습니다. FT8330 시리즈는 표준 19인치 섀시를 채택하였으며, 이더넷 포트와 RS485 통신 인터페이스를 제공하여 R&D 및 양산 라인 자동화 테스트 플랫폼에 손쉽게 통합할 수 있으며, 독립형으로도 사용 가능합니다.

| 높은 집적도

FT8330 시리즈는 표준 19인치 섀시로 제공되며, 2U 및 3U 두 가지 규격이 있습니다. 단일 2U 섀시에는 최대 24채널(CH), 3U 섀시에는 최대 36채널(CH)을 탑재할 수 있습니다. 각 채널은 서로 전기적으로 절연되어 있으며, 하나의 장치로 최대 36개의 테스트 스테이션을 동시에 운영할 수 있어 사용자 장비의 활용도를 효과적으로 줄이고 테스트 효율성을 크게 향상시킬 수 있습니다.

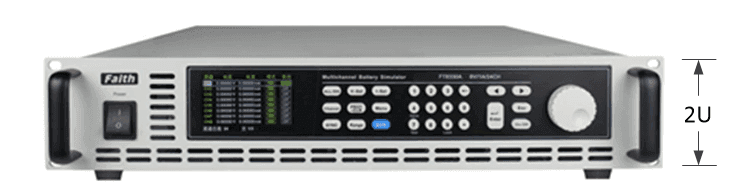

2U/24채널

| 초고정밀도

FT8330 시리즈는 전압 정확도가 0.01% + 0.01% F.S.로 매우 높은 정밀도를 제공하며, 전압 해상도는 최대 0.1mV, 전류 해상도는 최대 0.1μA에 이릅니다. 대기 상태에서의 전력 소비 측정을 위해 FT8330은 0.1μA의 전류 해상도를 갖추고 있어, μA 수준의 대기 전류를 간편하게 측정할 수 있습니다.

| 채널 간 직렬 연결 기능

FT8330은 채널 간 전기적 절연을 제공합니다. 다중 스트링 배터리 셀을 시뮬레이션해야 할 경우, 이 시뮬레이터는 임의의 다중 채널 직렬 연결을 지원하며, 또는 여러 대의 배터리 셀 시뮬레이터를 직렬로 연결할 수도 있습니다. 사용자는 원격 인터페이스를 통해 원격 제어 및 기타 자동 테스트 응용 프로그램을 수행할 수 있습니다.

| 외형 치수도

2U 모델 외형 치수도

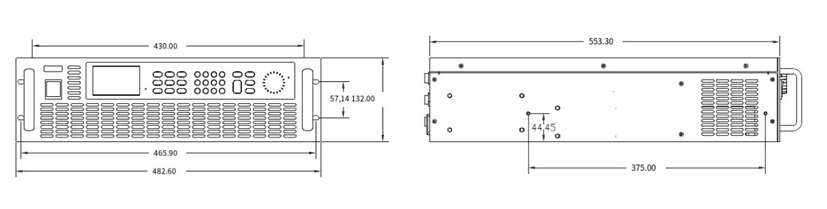

3U 모델 외형 치수도
