직류 버스바(DC busbar)는 전력 전송의 핵심 구성 요소로서, 전원 공급 장치(PSU)에서 GPU 및 CPU와 같은 부하로 전력을 최소한의 손실로 효율적으로 공급하는 역할을 합니다. DC 버스바에 대한 정확하고 신뢰성 높은 온도 상승 시험 수행은 AI 서버 캐비닛 설계 검증 및 양산 라인 품질 관리에서 필수적인 절차가 되었습니다.
AI 서버 데이터센터에서 버스바 온도 상승 테스트에 대한 요구사항은 다음과 같습니다:
| 요구 사항 차원 | 구체적인 설명 |
|---|---|
| 극단 전류 | 버스바 저항은 일반적으로 마이크로옴(µΩ) 범위에 속합니다. 수천 암페어의 전류를 발생시키기 위해서는 시험 장비가 안정적이고 고전류를 출력할 수 있어야 합니다. |
| 현재 정확도 및 안정성 | 온도 상승 시험은 종종 수십 분에서 수 시간까지 지속되므로, 전류 변동을 최소화하고 정밀한 전류 설정 기능(예: 1000A, 2000A, 4000A 등)이 요구됩니다. |
| 테스트 구성 유연성 | 연구개발(R&D) 단계에서는 동적 부하(예: GPU의 갑작스러운 계산 작업 등)를 시뮬레이션해야 하며, 양산 라인 단계에서는 정적 온도 상승 검사를 신속하게 완료해야 합니다. |
모듈식 고전력 프로그래머블 DC 전원 공급장치, 광범위한 범위의 고전력 프로그래머블 DC 전원 공급장치, 양방향 프로그래머블 DC 전원 공급장치를 활용하여 페이스테크(FaithTech)는 산업 분야를 위한 두 가지 종합적인 DC 버스바 온도 상승 시험 솔루션을 제공합니다.

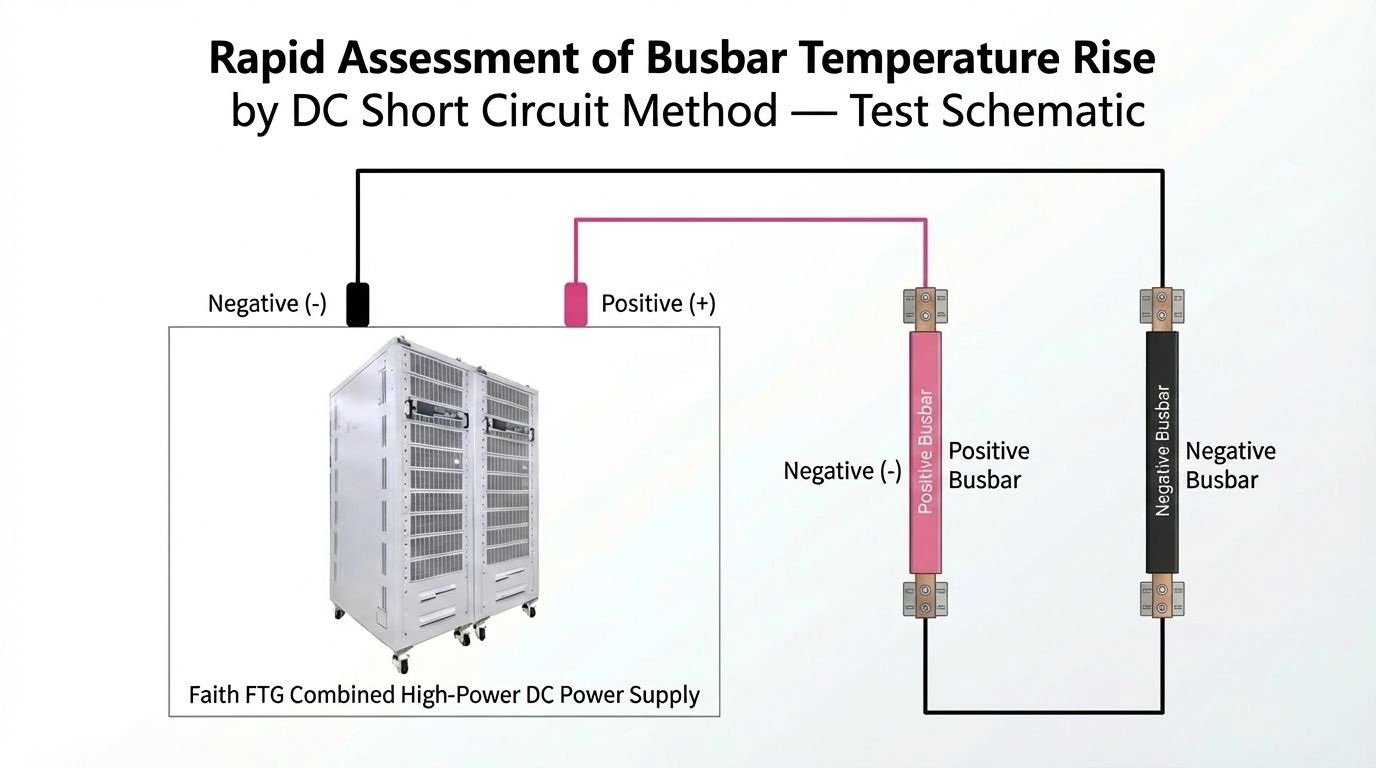

시험 원리 R&D 단계에서 신속한 생산 라인 검사 또는 벤치마크 테스트를 위해 DC 단락 회로 방식을 사용하여 버스바의 온도 상승을 신속하게 평가할 수 있습니다. FaithTech FTG 고출력 프로그래머블 DC 전원 공급 장치의 출력 단자를 버스바 양단에 직접 연결(단락)한 후, 필요한 전류(예: 8000A, 12000A 등)를 설정합니다. 전원 공급 장치는 자동으로 출력 전압을 조정하여 일정한 전류를 유지하며, 버스바는 저항 발열(Joule heating)에 의해 가열됩니다.
이 솔루션의 장점
이 솔루션에 대한 일반적인 고객 문의 및 답변

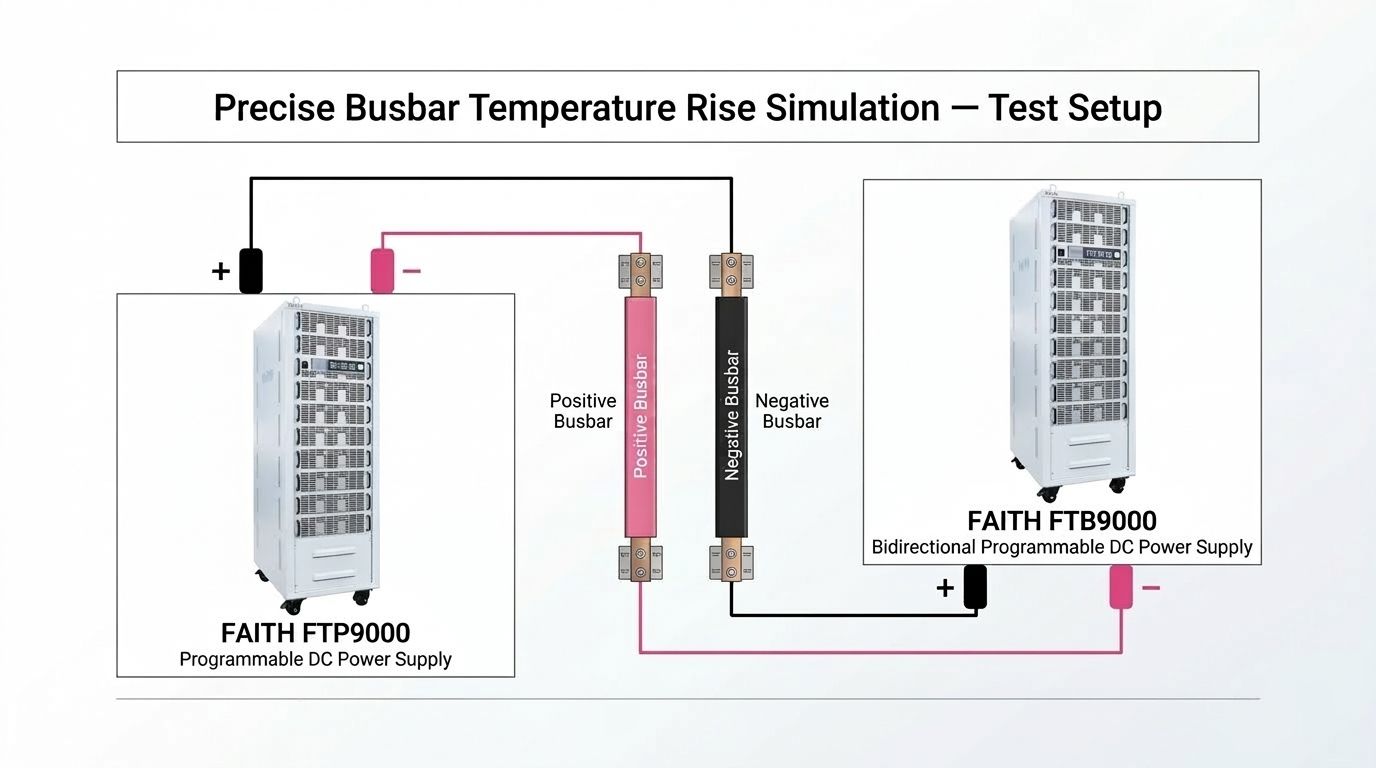

서버 PSU 출력을 시뮬레이션하기 위한 전원 공급 장치로 FaithTech FTP9000 프로그래머블 DC 전원 공급 장치를 사용합니다. 루프 에너지를 흡수하면서 에너지를 재생하는 전자 부하로 FaithTech FTB9000 양방향 프로그래머블 DC 전원 공급 장치를 사용합니다.
시험 원리 페이스테크(FAITHECH) FTP9000 고출력 가변형 DC 전원 공급 장치는 버스바(busbar)에 안정적인 전압(예: 12V, 48V)을 공급합니다. 이 장치는 높은 정밀도(전압: 0.02% + 0.02% F.S.), 빠른 과도 응답 속도(<2ms), 그리고 시퀀스 기능을 갖추고 있어 실제 전원 공급 상황에서 발생하는 전압 변동을 정확히 시뮬레이션할 수 있습니다.
페이스테크(FAITHECH) FTB9000 고출력 양방향 DC 전원공급장치는 정전류(CC) 모드로 작동하며, 설정된 전류(예: 2000A)를 흡수하여 버스바를 통해 고전류를 공급합니다. 양방향 전원공급장치로서 이 장치는 부하 역할을 수행해 에너지를 흡수할 수 있을 뿐만 아니라, 흡수한 에너지를 최대 **95%**의 효율로 전력망으로 재공급할 수 있습니다. 이는 장시간 테스트 시 에너지 소비량과 냉각 비용을 크게 절감해 줍니다.
이 솔루션의 장점
페이스테크 FTG 모듈식 초고전력 프로그래머블 DC 전원 공급장치
페이스테크 FTP9000 광범위 범위 고출력 프로그래머블 DC 전원 공급 장치
페이스테크 FTB9000 양방향 프로그래머블 DC 전원 공급장치(재생형 부하)
| 적용 단계 | 시험 목적 | 권장 솔루션 | 페이스테크(FaithTech) 제품의 가치 제안 |
|---|---|---|---|
| PSU 모듈 R&D | 정격/과부하 전류 조건에서 버스바 온도 상승을 검증 | 솔루션 1(직류 단락 회로) | 설계 여유를 평가하기 위해 극한 온도 상승 데이터를 신속히 확보합니다. |
| 시스템 통합 검증 | 실제 PSU 및 부하의 병렬 작동 시 온도 상승을 시뮬레이션 | 솔루션 2(전원 공급 장치 + 부하를 통한 실세계 조건 시뮬레이션) | 서버 전원 환경을 정확히 재현; 동적 전류 파형 지원. |
| 생산 라인 검사 | 버스바 용접/압착 품질을 신속하게 검출 | 솔루션 1(DC 단락 회로) | 간편한 조작; 프로그래밍 가능한 시퀀스를 통해 다단계 자동 테스트 가능. |
| 신뢰성 및 수명 시험 | 장기 가동 노화 시험을 통해 장기 안정성 검증 | 솔루션 2(전원 공급 + 부하: 실사용 조건 시뮬레이션) | 에너지 재생 기능으로 에너지 소비량 및 냉각 비용이 크게 절감되며, 7×24시간 연속 운전에 적합합니다. |
솔루션 1(DC 단락회로 방법): 권장 구성
| 목표 전류 | 권장 FTG 모델 | 전압/전류 사양 | 출력 전력 |
|---|---|---|---|
| 1000A | FTG120-010 | 10V/1200A | 12kW |
| 2000A | FTG200-010 | 10V/2000A | 20kW |
| 3000A | FTG320-010 | 10V/3200A | 32kW |
| 4000A | FTG400-010 | 10V/4000A | 40kW |
| 5000A | FTG520-010 | 10V/5200A | 52kW |
솔루션 2(소스 + 부하 시뮬레이션 조건) 권장 모델
| 목표 전류 | FTP9000 | FTB9000 | 구성 방법 |
|---|---|---|---|
| 1000A | FTP9300-80-1020(30kW/80V) | FTB9450-80-1350(45kW/80V) | 병렬 또는 단일 캐비닛 |
| 2000A | FTP9600-80-2040(60kW/80V) | FTB9750-80-2250(75kW/80V) | 병렬 또는 단일 캐비닛 |
| 3000A | FTP9900-80-3060(90kW/80V) | FTB91050-80-3150(105kW/80V) | 병렬 운전 |
| 4000A | FTP91200-80-4080(120kW/80V) | FTB91350-80-4050(135kW/80V) | 병렬 운전 |
| 5000A | FTP91500-80-5100(150kW/80V) | FTB91800-80-5400(180kW/80V) | 병렬 동작 |
NVIDIA VPD 아키텍처를 위한 초저전압·고전류 테스트부터 AI 서버 DC 버스바의 온도 상승 검증에 이르기까지, 페이스테크(FaithTech)는 프로그래머블 전원공급장치 및 전자 부하 분야에서 전문성을 지속적으로 심화시켜 고객이 하나씩 다가오는 테스트 과제들을 극복할 수 있도록 지원하고 있습니다. FTG 시리즈의 저전압·고전류 출력 능력, FTP9000의 고정밀 전원공급 기능, 그리고 FTB9000의 에너지 재생 및 부하 기능은 연구개발(R&D), 시스템 통합, 양산 라인에 이르기까지 포괄적인 테스트 솔루션을 구성합니다.
더 자세한 제품 정보 또는 맞춤형 테스트 솔루션이 필요하시면, FaithTech 기술 팀으로 문의해 주세요.
