|스케치

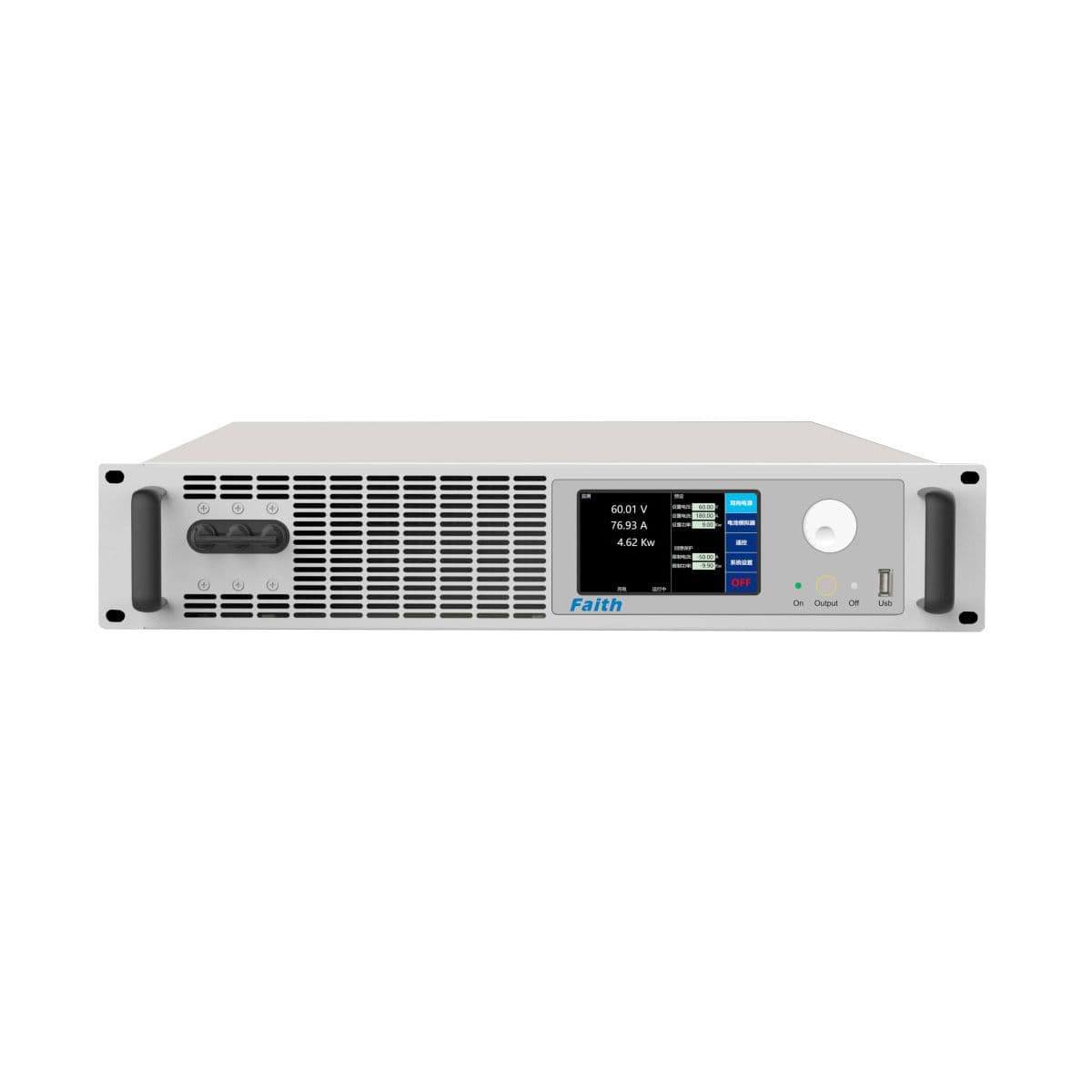

FTPF 시리즈는 디지털 제어 기술과 모듈식 전원 설계를 채택하여 고전력 밀도와 소형화를 실현하였고, 고장률을 현저히 낮추었습니다. 또한 선진적인 직접 디지털 주파수 합성기(DDS) 파형 생성 기술을 적용함으로써 출력 주파수의 안정성이 뛰어나고 연속성이 우수하며, 출력 주파수 범위는 최대 1Hz~500Hz에 이릅니다.

FTPF 시리즈는 삼상 전압 출력 및 각 상별 독립적인 주파수 조절 기능을 갖추고 있으며, 고조파 편집, 시작 위상 조절, 위상 온라인 가변 등이 가능하여 비선형 부하에 대한 적응성이 뛰어납니다. 더불어 정밀 측정 기능을 제공하여 실효값 전압(Vrms), 실효값 전류(Irms), 유효 전력(W), 주파수(Hz), 역률(PF), 피크 전류(Ipeak) 등을 정확하게 측정할 수 있습니다.

FTPF 시리즈는 RS232, RS485, CAN, LAN 등 다양한 통신 인터페이스를 지원하며, 풍부한 테스트 기능과 직관적이고 간편한 인간-기계 인터페이스(HMI)를 제공합니다. 자동차 전자, 에너지 저장 시스템, 자동화 테스트 등 고전력 테스트 환경에서 폭넓게 활용되고 있습니다.

|특성

• 모듈식 전원 공급 장치 설계를 채택하여 고전력 밀도, 소형화, 경량화를 실현하였으며, 기존(변압기식) 전원 공급 장치 대비 부피가 1/10 수준이다;
• 출력 주파수 범위는 최대 1Hz~500Hz까지 지원한다;
• 고정밀 측정 기능을 갖추고 있어 실효값 전압(Vrms), 실효값 전류(Irms), 유효 전력(W), 주파수(Hz), 역률(PF), 피크 전류(Ipeak) 등을 정확히 측정할 수 있다.
• DDS(직접 디지털 합성) 방식의 디지털 파형 합성 설계를 채택하여 매우 낮은 파형 왜곡률을 갖는 고정밀 전압 출력을 구현;
• 최대 50차 고조파 편집 기능 탑재;
• 위상각 및 시작 각도 편집 기능 지원;
• 전압 급변, 위상 급변, 주파수 급변을 감지하기 위한 5V TTL 레벨 입력 단자 제공 — 사용자가 급변 상황을 실시간으로 모니터링하기에 편리;
• 터치스크린 + 노브 조작으로 매개변수 설정이 편리함;
• PC용 상위 컴퓨터 운영 소프트웨어 제공: 파형 편집, 온라인 전압 변동, 주파수 변동, 위상 변동 기능 지원;
• RS232, RS485, CAN 2.0B, LAN 통신 인터페이스 탑재.
