요약

주요 특징

• 전압 레벨: 120V, 500V;
• 출력 전력 범위: 150W / 300W / 600W / 900W / 1350W / 1800W;
• 부하 시 전류 범위 최대 240A, 안전하고 안정적이며 신뢰성과 내구성이 뛰어남;
• 동적 테스트 주파수 최대 20kHz, 기울기 조절 가능(FT6309A–FT6319A 모델 적용);
• 정전압, 정전류, 정저항, 정전력 등 4가지 테스트 모드;
• 빠른 호출 기능, 원키(One-key) 테스트 호출 기능;
• 시퀀스 테스트 기능으로 실제 부하의 복잡한 변화를 시뮬레이션 가능;
• 지능형 자동 테스트 기능으로 품질 판정을 자동으로 완료;
• 배터리 내부 저항 및 배터리 용량 측정;
• 원격 샘플링 기능 지원으로 전압 강하를 보상;
• OCP(과전류 보호) 테스트 — 과전류 보호 지점을 자동으로 탐지;
• 지능형 팬 제어로 소음 감소;
• 고해상도, 고휘도 VFD 디스플레이;
• 노브 조절 기능이 탑재된 키보드로 조작이 간편함;
• 과전압/과전류/과전력/과온도/극성 역접 보호 기능;
• 풍부한 SCPI 명령어 지원으로 지능형 테스트 플랫폼 구축 및 2차 개발에 용이함;
• 표준 RS232 인터페이스를 탑재하여 컴퓨터를 통한 원격 제어가 가능합니다.

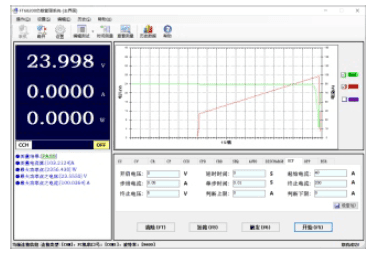

자동 테스트

FT6300 시리즈는 유연한 자동화 테스트 기능을 제공합니다. 자동 테스트 모드에서는 CC(Constant Current), CV(Constant Voltage), CR(Constant Resistance), CP(Constant Power) 등 다양한 테스트 모드를 지원하며, 측정된 테스트 파라미터를 사전 설정된 상한 및 하한 한계값과 비교하여 최종적으로 'PASS(통과)' 또는 'FAILED(불합격)' 형태로 테스트 결과를 표시합니다. 완전 자동화된 작동 방식을 통해 테스트 효율성을 크게 향상시킬 수 있습니다.

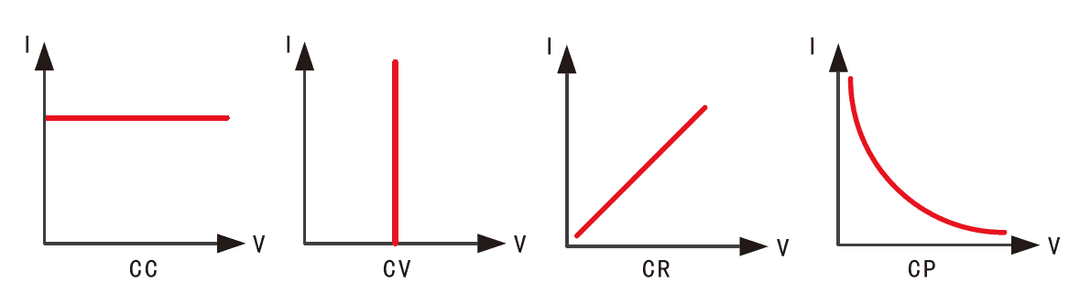

고정 상태 기능

FT6300 시리즈 전자 부하 장치는 정전류(Constant Current), 정전압(Constant Voltage), 정저항(Constant Resistance), 정전력(Constant Power) 등 4가지 테스트 모드를 제공하여 다양한 테스트 요구 사항을 충족합니다. 정전류 및 정저항 모드는 전압원의 출력 전압이 다양한 부하 조건 하에서도 안정적인 출력을 유지하는지를 검증하는 데 사용할 수 있습니다. 배터리 충전기 및 어댑터의 경우, 정전압 모드를 통해 충전기 및 어댑터의 출력 전압을 조정하여 출력 전류가 정확한지 확인할 수 있습니다.

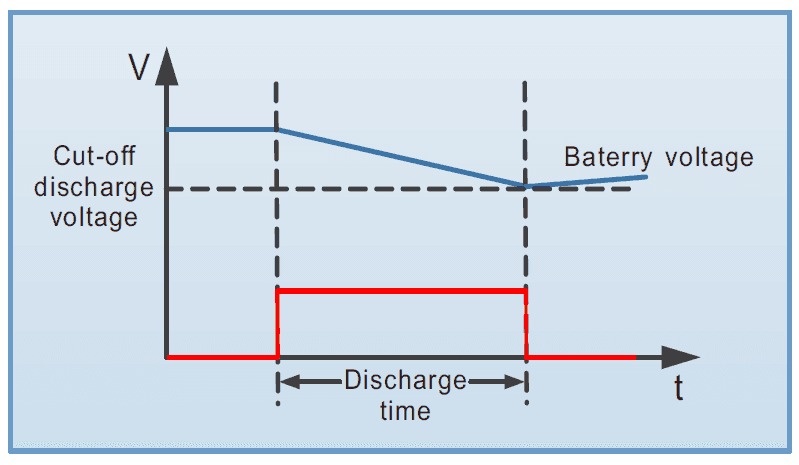

배터리 테스트 기능

        배터리 테스트를 보다 용이하게 수행하기 위해 FT6300 시리즈는 전용 배터리 테스트 기능을 제공합니다. 이 기능은 배터리 내부 저항 측정 및 배터리 용량 측정을 포함합니다. 배터리 용량 측정에는 정전류(CC) 모드를 사용하며, 테스트 시 배터리 보호 전압과 방전 전류만 설정하면 됩니다. 부하는 자동으로 전압, 전류, 시간, Ah(암페어시) 값을 기록하며, 보호 전압 이하로 강하할 경우 자동으로 테스트를 중단합니다. 전용 소프트웨어를 활용하면 추가적인 파라미터를 측정하고 분석할 수 있습니다.

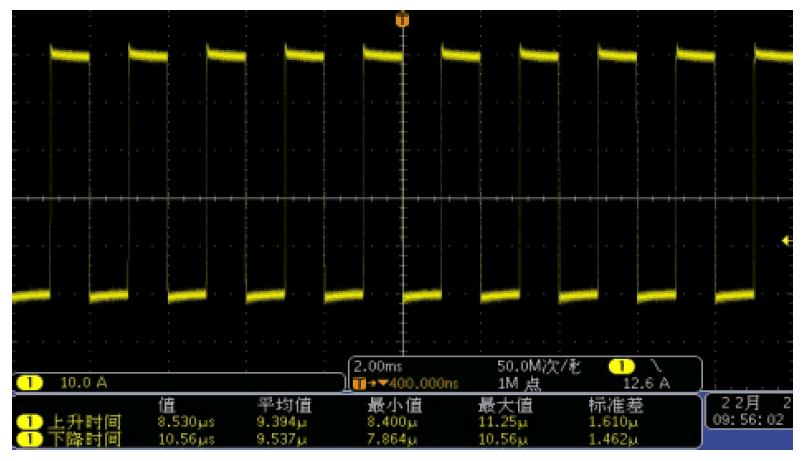

다이내믹(Dynamic) 기능

        FT6300 시리즈 전자 부하 장치는 프로그래머블 동적 테스트 기능을 제공합니다. 동적 테스트 기능은 연속 모드, 펄스 모드, 플립 모드의 세 가지 방식을 포함하며, 부하 슬로프 설정을 지원합니다. 동적 모드는 다양한 부하 급변 및 이상 상황을 시뮬레이션하는 데 사용되며, 전원 공급 장치의 동적 특성, 전원 공급 장치의 안정성, 배터리의 보호 동작점 및 보호 시간 측정, 그리고 다양한 펄스 신호에 대한 버스트(Burst) 부하 시뮬레이션 등에 적합합니다.

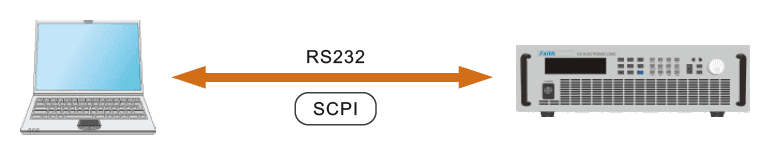

SCPI 명령어 기반 원격 제어

        FT6200 시리즈는 표준 SCPI 명령어를 지원하여 패널 조작의 모든 기능을 소프트웨어를 통해 구현할 수 있습니다. 이를 통해 지능형 테스트 플랫폼 구축 및 사용자 맞춤형 2차 개발이 용이해집니다. FT6200 시리즈는 RS232 인터페이스를 통해 전자 부하 장치를 간편하게 원격 제어할 수 있습니다.

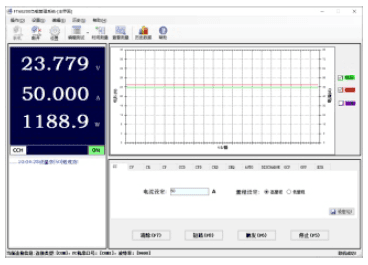

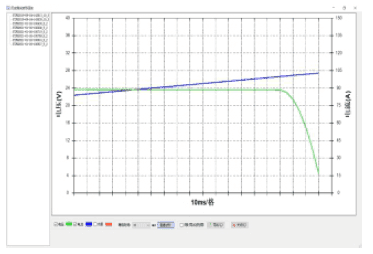

컴퓨터 그래픽 기반 운영 소프트웨어

        FT6300 시리즈는 가상 계측기 기능을 갖춘 호스트 컴퓨터 소프트웨어를 제공하여, 테스트 데이터를 실시간으로 읽어들이고, 그래프를 생성하며, 보고서를 내보내거나 인쇄하는 등 고객의 편의성을 높입니다.

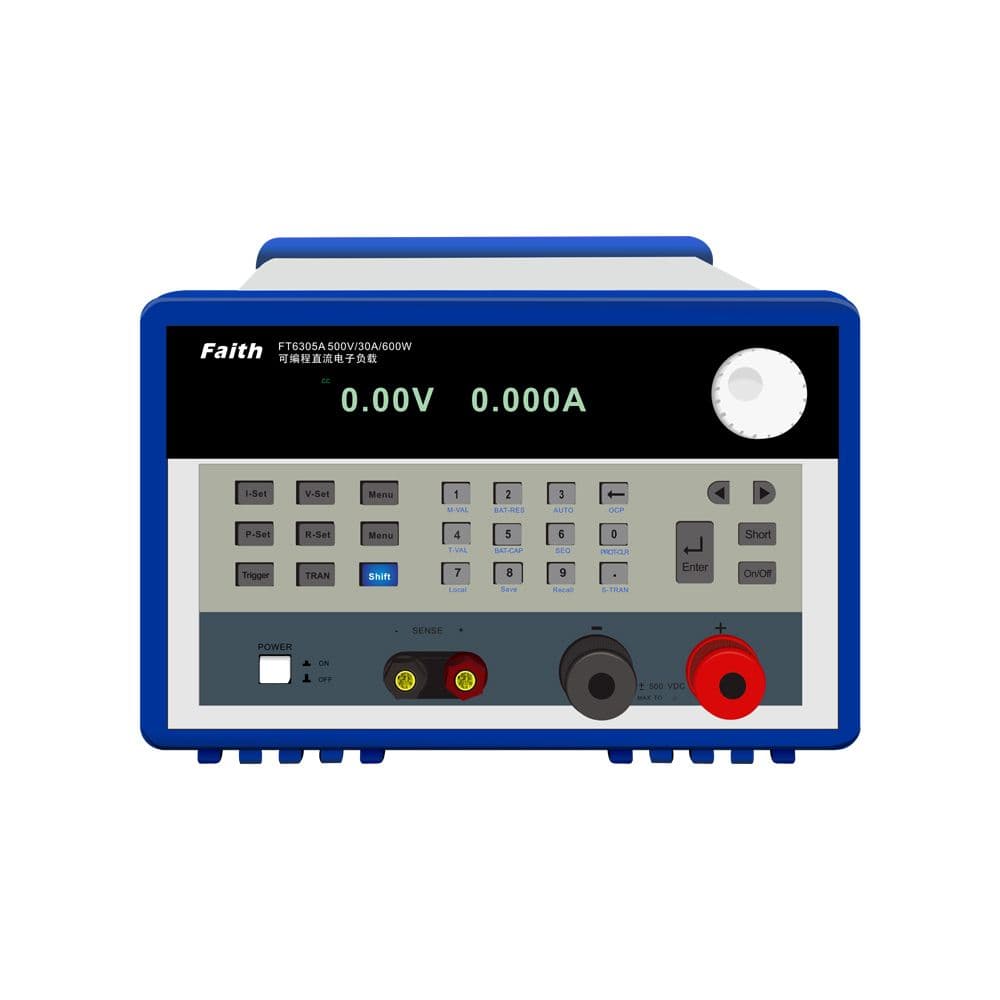

FT6300 시리즈 전자 부하 장치는 150W에서 1800W까지의 출력과 최대 240A의 전류를 지원하는 다양한 모델로 제공됩니다.
주로 각종 충전기/어댑터, 스위칭 전원 공급장치(SMPS), LED 드라이버, 전력용 배터리, 통신 전원 공급장치, 퓨즈, 태양전지 및 그 부품의 테스트에 사용됩니다.
FT6300 시리즈는 CC(Constant Current), CV(Constant Voltage), CR(Constant Resistance), CP(Constant Power) 등 기본적인 작동 모드를 제공합니다.
다양한 부하 변화를 시뮬레이션하기 위한 다이내믹(Dynamic) 및 시퀀셜(Sequential) 테스트 기능을 갖추고 있으며, 지능형 자동 테스트 기능을 통해 생산 라인의 테스트 효율을 크게 향상시킬 수 있습니다.
FT6300 시리즈는 RS232 인터페이스를 탑재하고 표준 SCPI 명령어를 지원합니다. 패널의 모든 기능은 SCPI 명령어를 통해 제어할 수 있어,
지능형 테스트 플랫폼 구축 및 사용자 맞춤형 2차 개발에 편의성을 제공합니다.
