FTP 시리즈 광범위 출력 범위 프로그래머블 DC 전원공급장치는 페이스 테크(Faith Tech)에서 개발한 고성능 DC 전원공급장치입니다. 이 제품은 넓은 출력 범위, 고전류 출력, 낮은 리플 및 잡음, 빠른 과도 응답 속도, 높은 해상도 및 정밀도를 갖추고 있으며, 전압 및 전류의 기울기(slope)를 사용자 설정할 수 있습니다.
FTP 시리즈는 풍부한 제품 라인업을 자랑하며, 총 48가지 서로 다른 모델과 5단계의 출력 등급을 제공합니다. 출력 전압 범위는 10V에서 1500V까지이며, ATE 시스템 통합, 실험실 테스트, 차량 장비 검사, 초전도 테스트, 모터 테스트, 배터리 충전 시뮬레이션, 전압·전류 센서 교정, 레이저 테스트 및 전원 공급, 전자제품 수명 주기 테스트 등 다양한 응용 분야에 최적의 선택입니다.
| 특징
전압: 0 ~ 1500V
전류: 0 ~ 800A
출력: 1.6kW, 2kW, 3.2kW, 4.8kW, 6.5kW
| 고정밀 측정 기능
FTP 시리즈는 내장형 16비트 고정밀 A/D 컨버터를 탑재하여 전압 측정 정확도는 ±0.05% F.S., 전류 측정 정확도는 ±(0.1% + 0.1% F.S.)를 달성합니다. 전압, 전류, 전력의 실시간 측정값을 전면 패널 디스플레이에 동시에 표시할 수 있습니다. 또한 FTP는 추가적인 전압 및 전류 모니터링 출력 기능을 제공하며, 사용자는 오실로스코프를 통해 모니터링 출력 단자를 연결해 출력 파형을 실시간으로 관찰할 수 있습니다.
| 일정 전력 출력 및 광범위한 출력 범위
FTP 시리즈는 최대 2.4배 이상의 광범위한 출력 범위를 제공합니다. 설정된 범위 내에서 자동으로 출력 전압과 전류를 조정하여 일정 전력(CP) 출력을 실현합니다. 이 CP 기능은 태양광 PV 시뮬레이션 테스트, 부하 안정성 평가, 그리고 보호 및 안전성 검증 테스트에 유용하게 활용됩니다.
FTP 시리즈는 더 넓은 범위에서 정격 출력 전력(상수 전력) 모드로 작동 가능

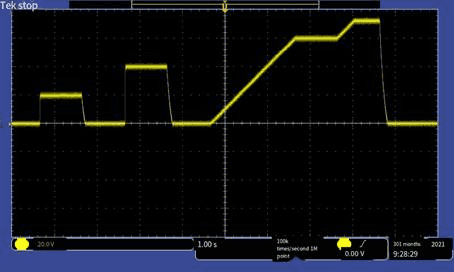

| 시퀀스 기능
시퀀스 기능을 통해 사용자는 직접 전압 및 전류 파형을 편집할 수 있습니다. FTP 시리즈는 최대 10개의 시퀀스 파일을 지원하며, 각 파일은 최대 100단계의 실행 스텝을 포함할 수 있습니다. 각 실행 스텝에서는 출력 전압, 출력 전류, 지연 시간을 설정할 수 있습니다. 또한 시퀀스 기능은 반복(사이클), 연계(링크) 등 다양한 속성을 지원하여 복잡한 파형 출력을 보다 쉽게 구현할 수 있습니다.
| CV/CC 우선 출력 기능
전원 출력 단자가 인덕티브 또는 캐패시티브 부하에 연결될 경우, 출력 전류 또는 전압이 일정 정도 과도 응답(오버슈트) 현상을 보일 수 있으며, 이로 인해 시험 대상 장치(DUT)의 보호 회로가 작동하거나 심지어 장치 자체가 손상될 수 있습니다. FTP 시리즈는 CV(정전압) 및 CC(정전류) 출력 우선 기능을 탑재하여 이러한 출력 오버슈트와 그 영향을 효과적으로 억제합니다.
CV 우선 모드(고속 전압 구축, 전류 오버슈트)
CC 우선 모드(고속 전류 구축, 전압 오버슈트)
| 아날로그 프로그래밍 기능
FTP 시리즈는 전압 프로그래밍 및 전류 프로그래밍을 위한 두 개의 아날로그 입력 포트를 갖추고 있으며, 각각 출력 전압과 출력 전류를 제어할 수 있습니다. 아날로그 프로그래밍 신호는 0~5V 또는 0~10V DC 전압 신호 중에서 선택할 수 있으며, 이 신호는 출력 전압 및 출력 전류의 0~100% 정격값(F.S.)에 대응합니다.
| 다중 장치 병렬 기능
FTP 전원 공급 장치는 최대 10대의 전원 공급 장치를 병렬로 연결하여 전원 공급 장치의 출력 범위를 대폭 확장할 수 있습니다. 병렬 동작 시, 각 전원 공급 장치 간 자동 부하 분배 기능을 통해 출력 값이 일관되게 유지될 뿐만 아니라, 출력 슬로프 곡선 또는 파형도 정확히 일치하도록 보장합니다. 병렬 구성에서 마스터(주) 장치의 화면에는 총 출력 전압, 전류 및 전력 값이 표시됩니다. 각 슬레이브(종) 장치는 자동으로 전류를 균등 분배하고, 총합을 자동으로 계산합니다.
| 배터리 내부 저항 시뮬레이션 기능
FTP 시리즈 전원 공급 장치는 배터리 내부 저항을 모사하는 출력 기능을 갖추고 있어, 전원 공급 장치의 출력 전류가 증가함에 따라 출력 전압을 사용자가 사전에 설정한 내부 저항 값에 따라 자동으로 조정할 수 있습니다.및 내부 저항 값입니다.
| 태양광 배터리 어레이 시뮬레이션 기능

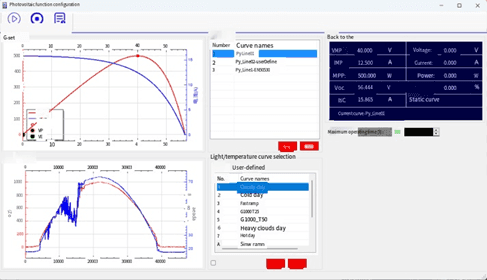

FTP 시리즈는 태양광 인버터 테스트를 위한 기본 PV 기능을 갖춘 기능 풍부한 "페이스 파워 데모 플랫폼(Faith Power Demo Platform)"을 표준으로 탑재합니다. 호스트 컴퓨터 기반의 데모 플랫폼을 사용하면 동적 MPPT, 일반 기상 데이터, 사용자 정의 조도/온도 곡선 등 보다 다양한 테스트 기능을 구현할 수 있습니다. 더 복잡한 태양광 테스트 기능이 필요하신 경우, "피에스타 솔라 태양광 매트릭스 시뮬레이션 소프트웨어(Fiesta Solar Photovoltaic Matrix Simulation Software)"를 선택하실 수 있습니다.

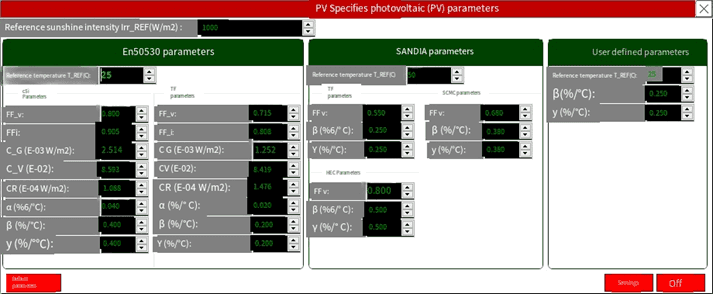

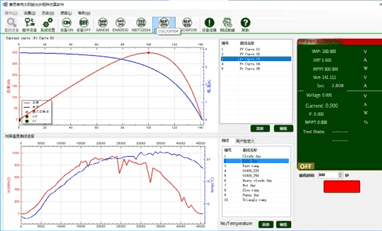

| 피스텍 솔라 태양광 매트릭스 시뮬레이션 소프트웨어(옵션)
페이스테크 솔라 태양광 매트릭스 시뮬레이션 소프트웨어는 페이스테크 전원 장비를 지원하는 전용 태양광 테스트 소프트웨어입니다.CH 전원 공급 장치 시리즈입니다. 이 제품은 간단하고 직관적인 그래픽 인터페이스를 채택하여 사용자에게 직관적이고 친숙한 인간-기계 인터페이스를 제공합니다. 사용자는 이 소프트웨어를 통해 태양광 인버터의 최대 전력 점 추적(MPPT) 상태 및 수치 기록을 실시간으로 출력, 측정 및 표시할 수 있습니다. 내장된 소프트웨어는 EN50530, Sandia 등 5가지 규격 기반 시험 절차를 지원하며, 다양한 파라미터 조건 하에서 태양전지 패널의 직렬·병렬 연결 테스트뿐 아니라 구름 덮개 상황 시뮬레이션 등 다양한 테스트를 수행할 수 있습니다. 이를 통해 사용자는 태양광 인버터의 정적 및 동적 MPPT 효율을 손쉽게 평가할 수 있습니다.
| 자동차 전원 파형 시뮬레이션(옵션)
자동차 전원 공급 시스템은 전기 환경이 복잡하여 전압 변동이 크기 쉬운데, 예를 들어 모터, 솔레노이드 밸브 등의 부품이 작동하거나 정지할 때 전압이 급격히 변화할 수 있습니다. 자동차 전자기기 파형 테스트 기능은FTP-C 시리즈 전원 공급 장치는 도로 차량용 전기·전자 장비의 환경 조건 및 시험(ISO 16750-2, Part 2: 전기 부하) 및 폭스바겐(Volkswagen) VW80000 전기·전자 장비 시험 파형을 시뮬레이션할 수 있습니다.
| 복합 신호 포트(옵션)
FTP 시리즈는 옵션으로 제공되는 복합 신호 포트를 탑재하며, 다음 기능을 지원합니다:
전압 및 전류 출력 모니터링;
전압 및 전류 프로그래밍 제어;
작동 모드 표시;
스크램(Scram) 제어 입력;
READY 전원 공급 장치 작동 상태 표시;
DC_ON 출력 전압 모니터링 등.
| 다중 인터페이스 및 다중 프로토콜
FTP 시리즈는 여러 개의 통신 인터페이스를 탑재하며,SCPI 및 Modbus 두 가지 통신 프로토콜을 지원합니다. 사용자는 필요에 따라 메뉴에서 이를 설정할 수 있어 시스템 통합이 보다 유연해집니다.

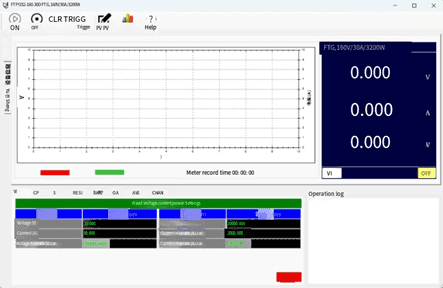

| 컴퓨터 그래픽 운영 소프트웨어
FTP 시리즈는 가상 계측기 기능을 갖춘 호스트 컴퓨터 소프트웨어를 제공하며, 실시간으로 측정 데이터를 읽고, 그래프를 생성하며, 보고서를 내보내거나 인쇄하는 등 고객의 편의성을 높입니다.
