|요약

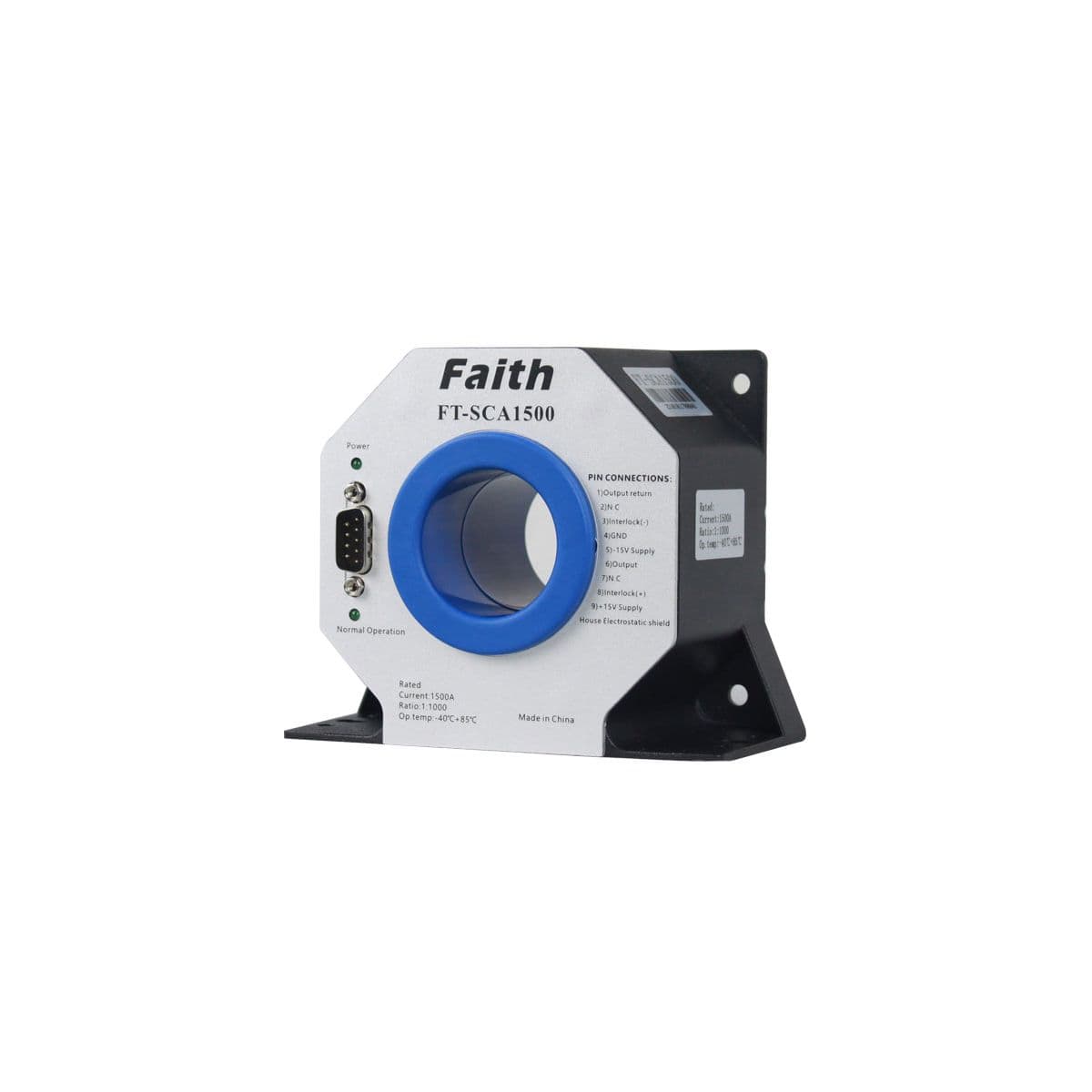

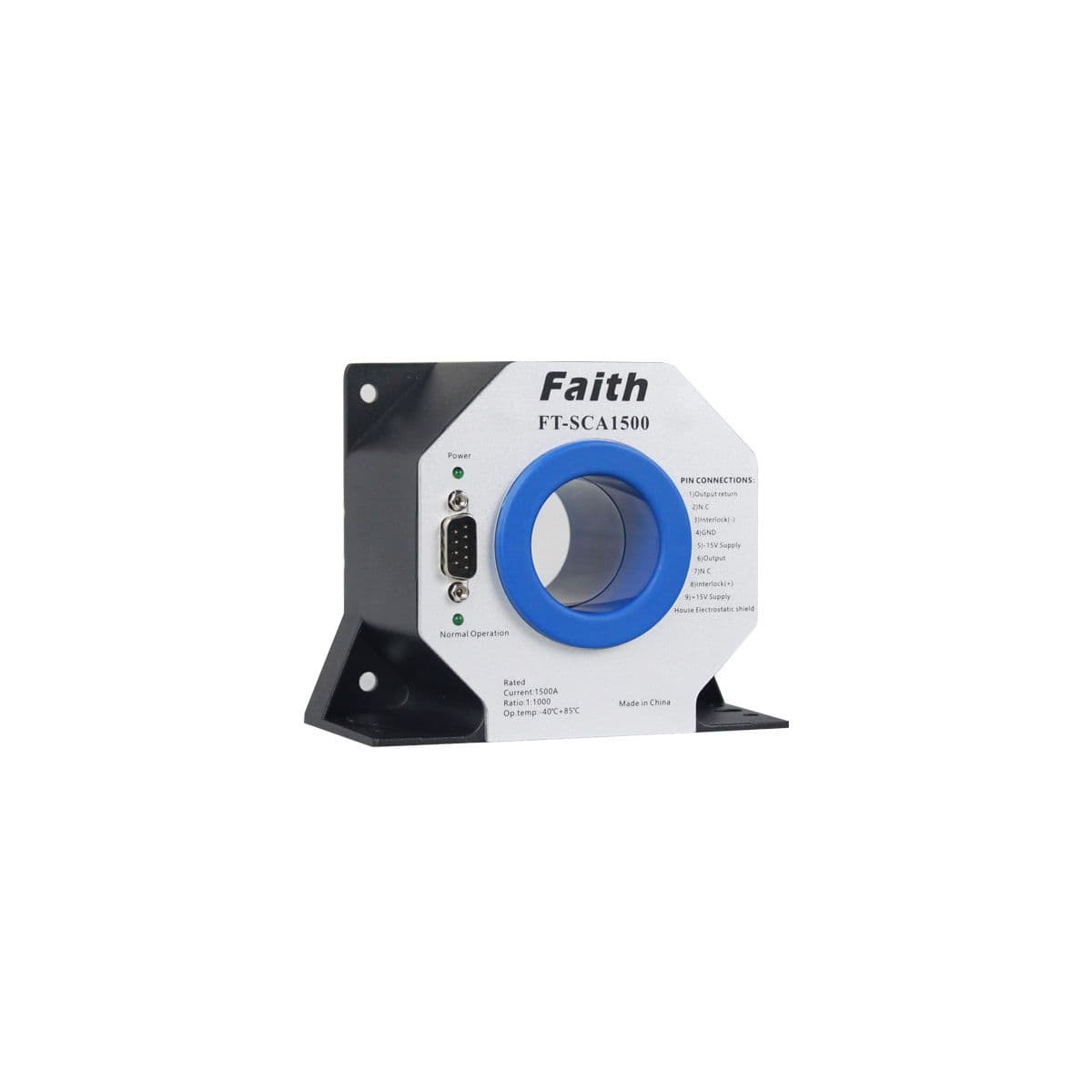

FT-SCA 시리즈 고정밀 전류 센서는 1차측과 2차측이 완전히 절연된 상태에서 직류(DC), 교류(AC), 펄스 및 다양한 불규칙 파형을 측정할 수 있는 전류 센서입니다. FT-SCA 시리즈는 다중 포인트 제로 플럭스 기술을 채택하여 여기 자기장, 직류 자기장 및 교류 자기장을 제로 플럭스 폐루프 내에서 정밀하게 제어하며, 고주파 리플 감지 채널을 구축함으로써 고주파 리플의 검출을 실현합니다. 이를 통해 센서는 전체 대역폭 범위에서 상대적으로 높은 이득 및 측정 정확도를 달성합니다.

FT-SCA 시리즈는 계량 검증 및 교정 등 높은 정확도가 요구되는 분야뿐 아니라 전력 품질 분석, 전력 분석기, 의료 기기, 항공우주, 철도 교통 등 높은 감도, 안정성 및 신뢰성이 필수적인 다양한 분야에 주로 사용됩니다.

|주요 특징

• 다중 포인트 제로 플럭스 기술을 채택하여 높은 정밀도, 작은 제로 오프셋 및 높은 선형성을 구현;

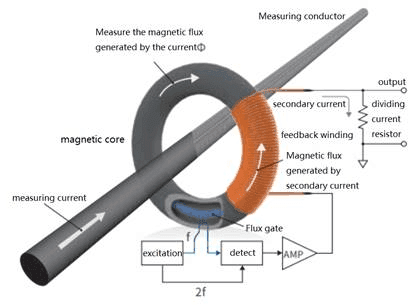

자기 코어는 여기 전류에 의해 자기 평형 상태에 도달합니다. 측정 대상 전류가 도선을 흐를 때 이 평형이 깨지면, 플럭스게이트(flux gate)가 여기 전류를 생성하고, 이 신호는 증폭 후 보상 코일을 구동하여 자기 코어 내의 자속과 측정 전류에 의해 발생한 자속이 서로 상쇄되도록 합니다. 그 결과, 코어는 ‘제로’ 상태, 즉 소위 ‘제로 플럭스(zero flux)’ 상태를 유지하게 됩니다.
