Reproducing real PV behavior
Changing irradiance, temperature, shading and I-V curves make real solar arrays difficult to reproduce consistently in the laboratory.
태양광 및 에너지 저장 시험 솔루션
PV 인버터, 하이브리드 인버터 및 PCS 테스트 솔루션
태양광 어레이 시뮬레이터, 배터리 시뮬레이터, 계통 시뮬레이터 및 회생형 AC 부하를 통해 태양광 인버터, 하이브리드 인버터 및 ESS PCS를 포괄적으로 검증합니다.
Up to 2250V DC
PV and battery port voltage
Up to ±300kW
Bidirectional DC power per unit
Up to 150kW
Regenerative AC loading
Four-port
PV / Battery / Grid / Load architecture
EN 50530, IEEE 1547, UL 1741, IEC 62109 및 글로벌 계통 연계 규격 완벽 대응.
3-포트 통합 시험 아키텍처
PV 어레이 + 배터리 + AC 계통 시뮬레이션
FTP9000
태양광 어레이 시뮬레이터
FTB9000 / FTB7000
양방향 배터리 시뮬레이터

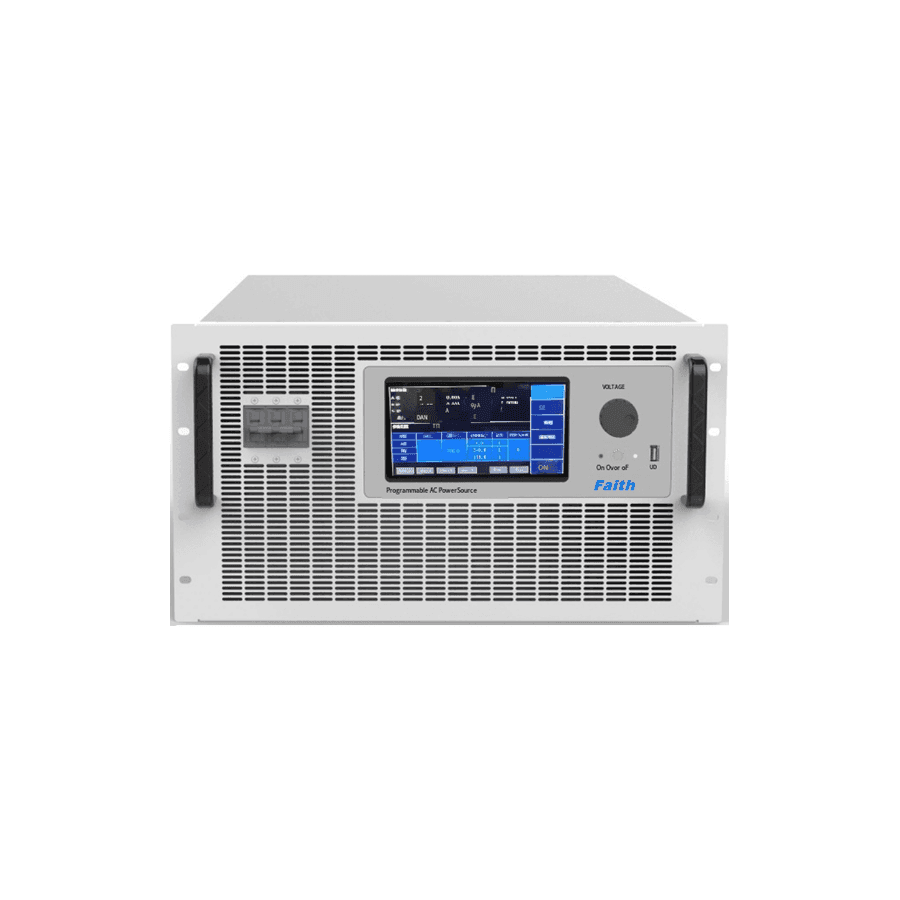

FTPS
프로그래머블 AC 계통 시뮬레이터
FT6500R
회생형 AC 전자 부하
시험 대상 기기 (DUT)
PV / 하이브리드 인버터 또는 PCS
DC 입력 / MPPT 추적양방향 배터리 입출력계통 연계 및 독립 운전
태양광 및 ESS 인버터 검증 시 직면하는 4가지 핵심 과제
실제 야외 필드 시험 대신 제어 가능한 시뮬레이션 테스트 벤치가 필수적인 이유.
Validating multi-port energy flow
Hybrid inverters and PCS must manage power among PV, batteries, the grid and local loads under constantly changing operating conditions.
Testing grid-connected and islanded operation
Engineers must verify grid adaptability, ride-through behavior, backup output, transfer behavior and protection response.
Managing high-power test energy
Traditional load banks turn valuable test energy into heat, increasing electricity use, cooling demand and test-floor cost.
시스템 아키텍처
PV 및 하이브리드 인버터를 위한 3-포트 통합 시험 플랫폼
태양광 발전, 배터리 충방전 및 AC 계통 전력을 완벽한 폐루프로 동기화 제어합니다.
포트 1: 태양광 어레이
FTP9000 태양광 어레이 시뮬레이터
최대 2250V 출력으로 EN 50530, Sandia 및 사용자 정의 일사량/온도 프로파일에 따른 정적/동적 I-V 곡선을 정밀 모의합니다.
인버터 공급 에너지원
포트 2: 배터리 에너지 저장
FTB9000 양방향 배터리 시뮬레이터
완벽한 2사분면 운전: 방전 전류를 공급하고 충전 전류를 흡수하여 전력망으로 회생합니다. SOC, 내부 저항(Ri) 및 노화 곡선을 모의합니다.
양방향 전원 / 부하
시험 대상 기기 (PV/하이브리드 인버터 또는 PCS)
태양광 및 배터리의 DC 전력을 안정적인 교류(AC)로 변환하여 계통에 연계하거나 배터리를 충전합니다.
MPPT DC 입력 포트양방향 DC 배터리 포트3상 AC 계통 연계 출력 포트
포트 3: AC 계통 및 부하
FTPS 계통 시뮬레이터 & FT6500R AC 전자 부하
전압 강하(LVRT/HVRT), 주파수 변동 및 고조파를 인가하여 실제 전력망 환경을 구현하고, 인버터 발전 전력을 흡수하여 계통으로 회생합니다.
전력망으로 에너지 회생
AC load port
FT6500R Regenerative AC Load
Regenerative CC and CP loading for backup, off-grid, island-mode and burn-in tests.
AC loading with energy return
최대 95%의 전력망 회생 기능을 통해 시험 전력 비용을 획기적으로 절감합니다.
10ms 초고속 I-V 곡선 업데이트로 EN 50530 동적 MPPT 추적 성능을 완벽히 모의합니다.
계통 연계 운전 및 정전 시 비상 독립 운전 모드를 모두 지원합니다.
추천 시험 구성
인버터 토폴로지별 최적화된 맞춤형 테스트 벤치
R&D 선행 개발, 공인 인증 평가 및 생산 라인 전수 검사에 최적화된 시스템 구성.
계통 연계형 태양광
단일 PV 스트링 인버터 시험 시스템
Recommended configuration
FTP9000 다채널 PV 시뮬레이터FTPS AC 계통 시뮬레이터자동화 시험 소프트웨어
- 정적 및 동적 MPPT 변환 효율 (EN 50530)
- 계통 연계 보호 및 단독 운전 방지
- 전류 고조파(THD) 및 역률 제어
하이브리드 & 주택용 ESS
PV 및 배터리 통합 하이브리드 인버터 시험대
Recommended configuration
FTP9000 PV 시뮬레이터FTB9000 양방향 배터리 시뮬레이터FTPS 계통 시뮬레이터FT6500R AC 전자 부하
- 계통 연계 / 독립 운전 비상 절체 시간 (< 10ms)
- 태양광/계통 배터리 충전 로직
- 양방향 에너지 흐름 최적화 검증
대형 산업용 ESS
대용량 메가와트(MW)급 상업용 PCS 시험 시스템
Recommended configuration
FTB9000/FTB7000 병렬 시스템 (최대 3MW)대용량 AC 계통 시뮬레이터항온항습 챔버 연동 인터페이스
- 국가별 계통 연계 규격 (Grid Codes)
- 저전압/고전압 고장 지속 운전 (LVRT/HVRT)
- 최대 정격 연속 충방전 내구성 신뢰성
시험 매트릭스
From MPPT to Grid Events, Backup Output and Protection
Use this matrix as an engineering map. Some certification-oriented items require optional RLC loading, controlled switching and dedicated power-analysis instruments.
| Test domain | Test capability | FaithTech equipment |
|---|---|---|
| 정적 MPPT 효율 검증 | EN 50530 및 Sandia 프로토콜 준수5%~100% 정격 출력 구간별 정밀 측정0.05% 이하의 극저 오차 효율 산출 | FTP9000 시리즈 |
| 동적 MPPT 추적 효율 | 급격한 일사량 변화 (10W/m² ↔ 1000W/m²)부분 음영 및 구름 이동 시나리오 모의추적 알고리즘의 수렴 시간 및 안정성 측정 | FTP9000 시리즈 |
| 계통 고장 연속 운전 (LVRT / HVRT) | 잔여 전압 0%까지 순간 전압 강하 모의최대 140% 과도 전압 상승 인가고장 중 무효전력 공급 지속 검증 | FTPS 계통 시뮬레이터 |
| 단독 운전 방지 (Anti-Islanding) | IEEE 1547 / UL 1741 공진 RLC 부하 설정계통 차단 시 2초 이내 출력 차단 검증정상 전원 변동 시 오동작 방지 여부 확인 | FTPS + FT6500R AC 부하 |
| 전력 품질 및 고조파 분석 | 최대 50차 고조파 정밀 분석DC 직류 성분 유입량(DC Injection) 측정진상/지상 역률 제어 범위 검증 | 정밀 전력 분석기 |
| 배터리 제어 및 비상 절체 성능 | 정전 시 독립 운전 무순단 절체 시간 측정충방전 효율 및 C-Rate 스트레스 시험CAN/RS485 기반 BMS 통신 모의 | FTB9000 시리즈 |
정적 MPPT 효율 검증
EN 50530 및 Sandia 프로토콜 준수5%~100% 정격 출력 구간별 정밀 측정0.05% 이하의 극저 오차 효율 산출
FTP9000 시리즈
동적 MPPT 추적 효율
급격한 일사량 변화 (10W/m² ↔ 1000W/m²)부분 음영 및 구름 이동 시나리오 모의추적 알고리즘의 수렴 시간 및 안정성 측정
FTP9000 시리즈
계통 고장 연속 운전 (LVRT / HVRT)
잔여 전압 0%까지 순간 전압 강하 모의최대 140% 과도 전압 상승 인가고장 중 무효전력 공급 지속 검증
FTPS 계통 시뮬레이터
단독 운전 방지 (Anti-Islanding)
IEEE 1547 / UL 1741 공진 RLC 부하 설정계통 차단 시 2초 이내 출력 차단 검증정상 전원 변동 시 오동작 방지 여부 확인
FTPS + FT6500R AC 부하
전력 품질 및 고조파 분석
최대 50차 고조파 정밀 분석DC 직류 성분 유입량(DC Injection) 측정진상/지상 역률 제어 범위 검증
정밀 전력 분석기
배터리 제어 및 비상 절체 성능
정전 시 독립 운전 무순단 절체 시간 측정충방전 효율 및 C-Rate 스트레스 시험CAN/RS485 기반 BMS 통신 모의
FTB9000 시리즈
핵심 장비 라인업
태양광 및 ESS 시험을 위한 전문 계측 장비
모듈형 설계, 병렬 확장성 및 대전력 시험을 위한 신뢰성 확보.
FTP9000
태양광 어레이 시뮬레이터
- 최대 2250V 출력 전압
- 병렬 연결 시 최대 1.8MW
- EN 50530 및 Sandia 표준 곡선 내장
- 10ms 초고속 곡선 업데이트 속도
FTB9000
회생형 양방향 DC 전원 / 배터리 시뮬레이터
- 최대 2250V 전압, ±4500A 전류
- 95% 전력망 계통 회생 효율
- 충전 및 방전 모드 무순단 자동 전환
- SOC 및 내부 저항 설정 가능한 배터리 모델 내장
FTB7000
프로그래머블 AC 계통 시뮬레이터
- 임의 계통 전압 파형 및 고조파 합성
- LVRT/HVRT 고장 파형 출력 완벽 지원
- 위상각 및 주파수 정밀 독립 제어
- 4사분면 계통 회생 운전
FTPS
회생형 프로그래머블 AC 전자 부하
- 단독 운전 방지 시험용 정밀 RLC 부하 모의
- 크레스트 팩터(CF) 및 위상차 제어
- 발열 없는 전력망 회생 구조
- 대용량 시험을 위한 유연한 병렬 운전
FT6500R
Regenerative CC/CP AC electronic load
- 10-150kW
- 90-275VAC phase
- 93% regenerative efficiency at rated power
FTM8000 / Measurement
Automation, DAQ, switching and electrical measurement
- Ethernet DAQ
- Relay control
- Power measurement integration
기술적 차별점
글로벌 인버터 제조사가 FaithTech를 선택하는 이유
R&D 연구소와 양산 현장의 생산성을 극대화하는 4가지 핵심 강점.
독보적인 95% 전력망 회생 효율
시험 전력을 공장 전력망으로 재활용하여 매달 수백만 원 이상의 전기 요금을 절감하고 냉방 설비 투자를 줄입니다.
kW부터 MW까지 매끄러운 확장성
5kW 주택용 소용량 인버터부터 3MW급 대규모 중앙 집중식 발전용 인버터까지 동일한 플랫폼으로 완벽 대응합니다.
글로벌 표준 규격 원클릭 검증
EN 50530, IEEE 1547, UL 1741 규격 시퀀스가 사전 내장되어 공인 인증 시험 준비 기간을 대폭 단축합니다.
전문 전력 전자 엔지니어링 기술 지원
시험 벤치 설계부터 전력 계통 연동, 시운전 및 자동화 소프트웨어 개발까지 전문 엔지니어가 직접 지원합니다.
지원 표준 규격
Configurable for Your Test Standard and Power Level
FaithTech systems can be configured around the inverter topology, DC voltage, AC phase, power rating, regional grid requirements and required test procedures. EN50530 and Sandia-based PV simulation procedures are available through the Solar PV Matrix Simulation Software. Anti-islanding and certification-oriented systems may require optional RLC loading, safety switching and dedicated power-analysis instruments.
인증 시험대 확장 옵션
RLC 부하 뱅크와 전력 분석기를 연동하여 단독 운전 방지 및 계통 연계 공인 인증 워크플로우로 확장할 수 있습니다.
자주 묻는 질문
태양광 및 ESS 인버터 시험 관련 기술 FAQ
FTP9000 태양광 시뮬레이터의 I-V 곡선 업데이트 속도는 얼마입니까?
FTP9000은 최대 10ms의 초고속 곡선 갱신 주기를 제공하여 EN 50530에서 요구하는 10W/m²~1000W/m²의 급격한 일사량 변동을 완벽히 모의할 수 있습니다.
FTB9000 배터리 시뮬레이터는 충전과 방전을 모두 지원합니까?
네, FTB9000은 완전한 2사분면 양방향 전원입니다. 방전 전류 공급과 충전 전류 흡수(계통 회생) 사이를 지연 시간 없이 연속적으로 전환합니다.
시험에 AC 계통 시뮬레이터가 반드시 필요한가요?
IEEE 1547이나 각국의 Grid Code 인증을 통과하려면 LVRT/HVRT 전압 강하, 주파수 급변 및 전압 왜곡을 인위적으로 정밀하게 인가해야 하므로 프로그래머블 계통 시뮬레이터가 필수적입니다.
시험 시스템 견적 및 구성을 위해 어떤 정보가 필요한가요?
인버터 유형, PV 입력 전압 범위, 배터리 전압(하이브리드의 경우), 정격 출력 용량, AC 출력 전압 및 시험하고자 하는 규격 명칭을 알려주시면 최적의 시스템을 구성해 드립니다.
