|Skizze

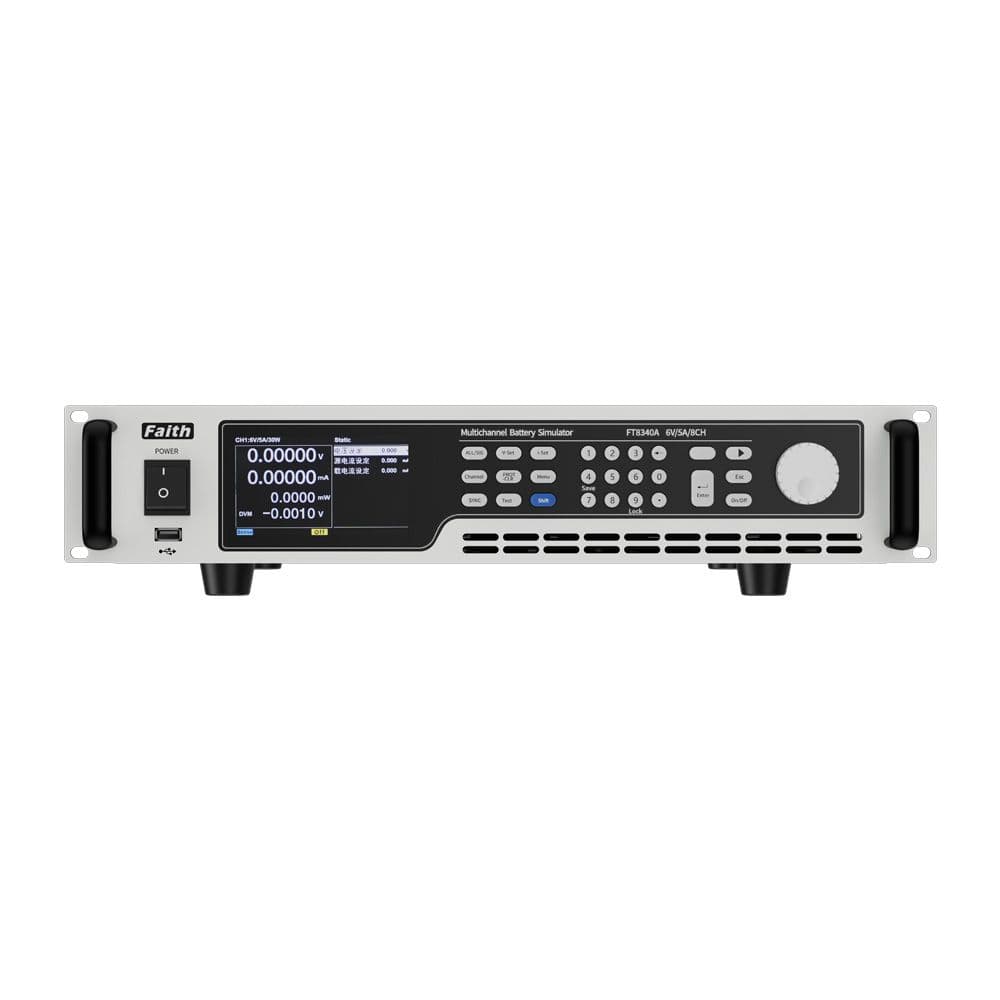

Die Batteriesimulatoren der Serie FT8340 sind hochpräzise, mehrkanalige, zweiquadrantige programmierbare Batteriesimulatoren. Der Simulator kann sowohl laden als auch entladen und unterstützt eine Vielzahl von Fehlersimulationen. Damit eignet er sich nicht nur für Tests von Batteriemanagementsystemen (BMS), sondern auch für automatisierte Testsysteme (ATE) bei Konsumelektronikprodukten. Ein einzelnes Gerät bietet bis zu 12 Kanäle, wobei jeder Kanal elektrisch isoliert ist – ideal für die Reihenschaltung durch den Anwender. Die Bedienung über die zugehörige PC-Software ist einfach, flexibel und benutzerfreundlich. Unterstützt werden Einzelkanal-Programmierung, Mehrkanal-Bearbeitung sowie Mehrprozess-Programmierung.

Die FT8340-Serie verwendet ein standardisiertes 19-Zoll-Gehäuse mit einer Höhe von 2 HE (Höhen-Einheiten) und verfügt über zwei Netzwerkanschlüsse sowie eine RS485-Schnittstelle – ideal zur Integration in automatisierte Testplattformen für Forschung & Entwicklung oder in Produktionslinien; alternativ kann das Gerät auch eigenständig eingesetzt werden.

|Merkmale

• Spannungs-Bereich: ±5 V / ±6 V / ±15 V / ±20 V (nur bei der positiven und negativen Spannungsreihe A);

| Verschiedene Batteriesimulationsfunktionen

        Die FT8340-Serie bietet verschiedene Batteriesimulationsfunktionen wie Leistungsmodus, Batteriesimulation, Batterieladeprüfung, Entladeprüfung sowie Fehlersimulation. Damit wird ein Gerät für mehrere Anwendungszwecke genutzt, die Prüfausrüstung vereinfacht und der Prüfprozess optimiert. Der Anwender kann zudem die Kennlinie von Zellparametern (z. B. SOC, Spannung, Kapazität, Innenwiderstand und andere anpassbare Parameter) definieren, um die Batterieausgangsleistung realistisch zu simulieren und so die zu prüfenden Produkte zu testen.

| Prüfung des statischen Stromverbrauchs

Die FT8340 verfügt über hochpräzise Spannungs- und Strommessung mit zwei Strombereichen; die Stromgenauigkeit beträgt bis zu 1 μA. Durch die Stromversorgung des zu prüfenden Geräts über die FT8340 lässt sich der statische Stromverbrauch des Prüflings im Standby-Zustand anschaulich messen und damit nicht konforme Produkte aussortieren.

| Integrierte Fehler-Simulationsfunktion (A-Serie)

Die Einzelmaschine verfügt über maximal 8 unabhängige Ausgangssimulationskanäle; jeder Kanal verfügt über integrierte Funktionen wie positiver/negativer Kurzschluss, positiver/negativer Leitungsbruch sowie falsche Polanschlussrichtung. Durch die direkte Steuerung über die zugehörige PC-Software entfällt der Einsatz externer Matrix-Schaltkomponenten zur Simulation von Batterieausfällen – dies spart Platz und reduziert die Investitionskosten für den Kunden.

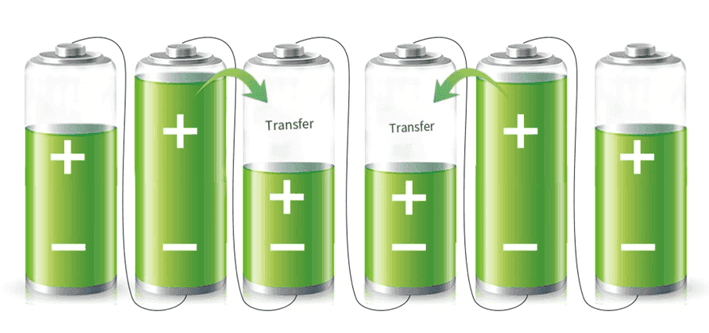

| Unterstützt aktive und passive Zellenausgleichsfunktion

Die FT8340-Serie basiert auf einem bidirektionalen Stromkonzept: Jeder Kanal unterstützt sowohl Stromabgabe als auch Stromaufnahme, wobei der maximale Ausgleichsstrom 5 A beträgt. Der Anwender kann das Lade- und Entladeprofil der Batterie individuell anpassen und in Echtzeit über eine spezielle PC-Software steuern – so werden sämtliche Anforderungen an aktive und passive Zellenausgleichstests für Batteriemanagementsysteme (BMS) vollständig erfüllt.
