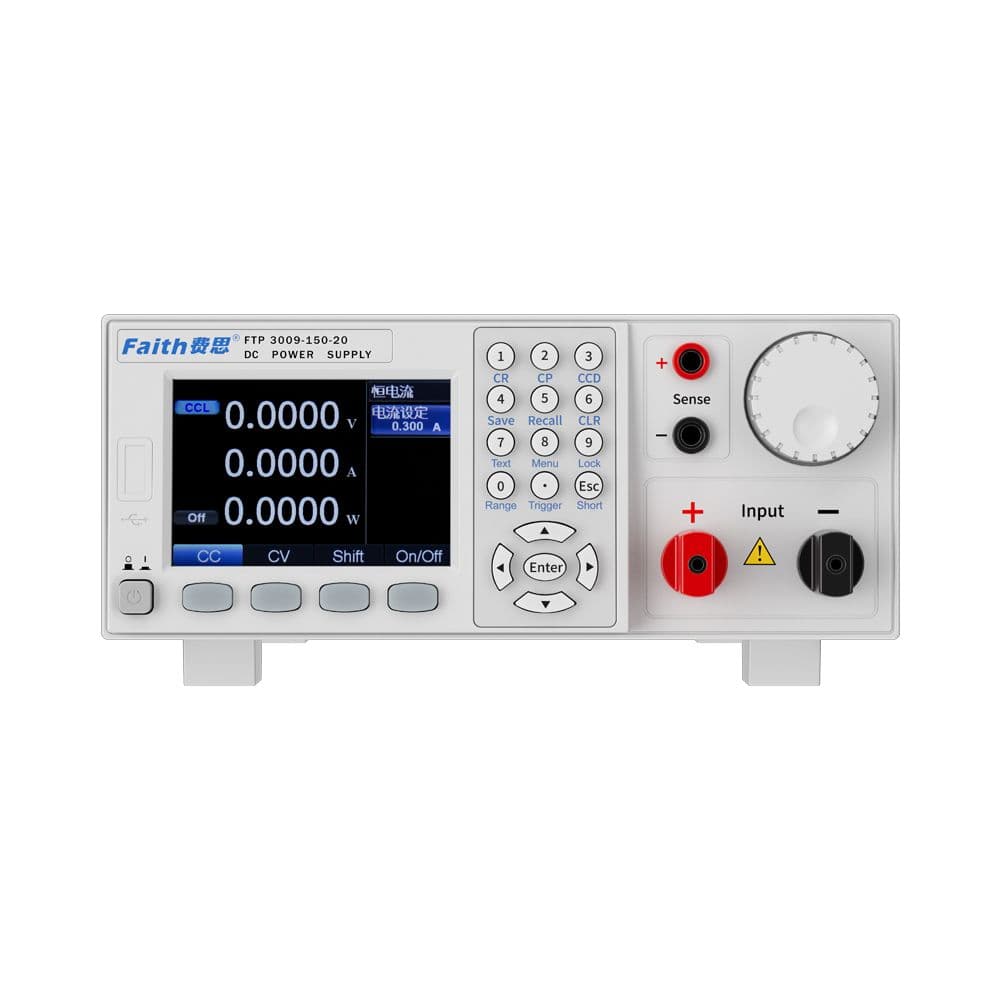

Die FTP3000-Serie mit geringer Leistung ist eine Stromversorgung mit hervorragendem Preis-Leistungs-Verhältnis, außerordentlicher Praktikabilität und vielseitiger Einsatzfähigkeit. Sie findet breite Anwendung bei Laborprüfungen, Tests von Fahrzeugausrüstungen, Prüfungen von Solarwechselrichtern, DC/DC-Wandlern und Wechselrichtern, Motorstarttests, automatischem Batterieladen sowie Lebenszyklustests elektronischer Produkte und in weiteren Prüfabschnitten. Das Gerät verfügt über ein farbiges Display sowie ein Menüinterface in Chinesisch und Englisch, das intuitive Bedienung ermöglicht – eine Standardausstattung auf dem Schreibtisch von Leistungselektronikingenieuren.

| Merkmale

• Einzelausführung:

            Spannung: 0–600 V

            Strom: 0–80 A

            Leistung: 900 W, 1500 W

• 24-Bit-Hochauflösungs-ADC-Messung;

| Einstellung der Spannungs- und Stromanstiegsrate

Die FTP3000-Serie unterstützt die Einstellung der Spannungsanstiegsrate sowie der Stromanstiegsrate. Durch die Anpassung der Anstiegsrate wird das Ansteigen und Abfallen der Spannung (bzw. des Stroms) verlangsamt, wodurch Schäden am Prüfling durch Einschaltstromspitzen wirksam vermieden werden können. Die Spannungsanstiegsrate wird in V/s, die Stromanstiegsrate in A/s angegeben.

| Konstantleistung und breiter Ausgangsbereich

Die FTP3000-Serie verfügt über einen Ausgangsbereich mit einer Bandbreite von mehr als dem 3,5-Fachen und unterstützt die Funktion der konstanten Leistungsabgabe. Nach dem Einschalten der Ausgabe regelt das Netzteil kontinuierlich die Ausgangsspannung oder den Ausgangsstrom, um eine konstante Ausgangsleistung aufrechtzuerhalten. Falls die Last den Regelbereich des Netzteils überschreitet, bleibt die Ausgabe auf dem maximal eingestellten Wert stabil. (Hinweis: Die Funktion der konstanten Leistungsabgabe wird hauptsächlich bei Lasten mit einer Ansprechzeit von mehr als 10 ms eingesetzt.)

Die FTP3000-Serie bietet einen erweiterten Betriebsbereich im konstanten Leistungsmodus

| Serienfunktion

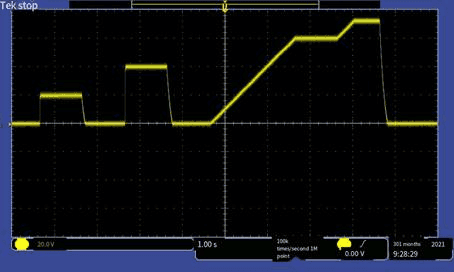

Mit der Sequenzfunktion können Benutzer eigene Spannungs- und Stromwellenformen erstellen. Die FTP3000-Serie bietet 20 Sequenzdateien, wobei jede bis zu 20 Ablaufschritte unterstützt. In diesen Schritten können Sie die Ausgangsspannung, den Ausgangsstrom sowie Verzögerungszeiten einstellen. Die Sequenzfunktion unterstützt zudem Eigenschaften wie Wiederholung (Zyklus), Verknüpfung (Link) und weitere Funktionen, um die Erzeugung komplexer Wellenformen zu erleichtern.

| Spannungsrampen-Ausgabefunktion (RAMP)

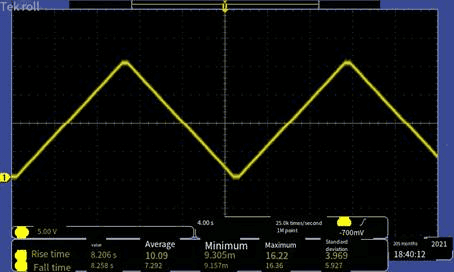

Die FTP3000-Serie unterstützt die Spannungs-Rampenfunktion, mit der die Ausgangsspannung langsam vom niedrigen zum hohen Wert ansteigen oder langsam vom hohen zum niedrigen Wert abfallen kann. Die RAMP-Funktion verfügt über drei Betriebsmodi: Kontinuierlich (Continuous), Impuls (Pulse) und Umschalten (Toggle).

| CV- und CC-Vorrang

Wenn die Stromversorgungsausgabe mit einer induktiven oder kapazitiven Last verbunden ist, kommt es zu einem gewissen Überschwingen der Ausgangsstrom- oder -spannung, wodurch möglicherweise der Prüfling in seinen Schutzmodus wechselt oder sogar beschädigt wird. Die FTP3000-Serie verfügt über eine CV- und CC-Ausgabevorrangfunktion, die das Überschwingen sowie dessen Auswirkungen wirksam unterdrückt.

CV-Priorität (hohe Regelgeschwindigkeit für die Ausgangsspannung, Stromüberschwingung)

CC-Priorität (hohe Regelgeschwindigkeit für den Ausgangsstrom, Spannungsüberschwingung)

| Analoge Programmierfunktionen

Die FTP3000-Serie verfügt über zwei analoge Eingangsanschlüsse – zur Spannungs- und zur Stromprogrammierung –, mit denen jeweils die Ausgangsspannung und der Ausgangsstrom gesteuert werden können. Das analoge Programmiersignal ist eine Gleichspannung im Bereich von 0 bis 5 V. Dieses Steuersignal entspricht einem Ausgangsspannungs- bzw. Ausgangsstrombereich von 0 bis 100 % des Nennwerts (F.S.).

| Funktion zur Simulation des inneren Batteriewiderstands

Die Stromversorgungsreihe FTP3000 verfügt über die Funktion zur Simulation des inneren Batteriewiderstands am Ausgang. Wenn der Ausgangsstrom der Stromversorgung ansteigt, kann die Ausgangsspannung entsprechend dem voreingestellten Wert für den inneren Widerstand angepasst werden.

| Kombinierte Signalschnittstelle (optional)

Für die Stromversorgungsreihe FTP3000 ist eine optionale kombinierte Signalschnittstelle verfügbar, die folgende Funktionen bietet:

• Statusanzeige für betriebsbereite Stromversorgung;

• Anzeige des Ausgangsmodus;

• Kombinierte externe Steuerung (kann als Trigger- oder Ein-/Ausschaltsteuersignal verwendet werden);

• Überwachung der Spannungs- und Stromausgabe;

• Spannungs- und Stromprogrammiersteuerung.

| Mehrfach-Schnittstelle und Mehrfach-Protokoll

Die FTP3000-Serie verfügt über mehrere Kommunikationsschnittstellen: RS232, LAN, CAN (optional) sowie die Kommunikationsprotokolle SCPI und Modbus. Der Anwender kann diese je nach Bedarf über das Menü konfigurieren, wodurch die Systemintegration besonders flexibel gestaltet wird.

| Grafische Betriebssoftware für Computer

Die FTP3000-Serie bietet eine Host-Computer-Software mit virtueller-Instrument-Funktion, mit der Testdaten in Echtzeit gelesen, Diagramme erstellt, Berichte exportiert und ausgedruckt werden können – alles zum Komfort der Kunden.
