Name: Modulares automatisiertes Datenerfassungs- und Steuersystem der Serie FTM8000
Brand: FaithTech

Übersicht

Die FTM8000-Serie ist eine leistungsstarke und flexible Plattform für Datenerfassung und modulare Messgeräte. Das Produkt ermöglicht Hochgeschwindigkeits-Digital-I/O, Erfassung und Ausgabe von Spannungs-, Strom- und Temperatursignalen, Relaissteuerung sowie Temperatursimulation und weitere Funktionen.

Die FTM8000-Testplattform besteht aus einem Hauptgehäuse, einer Hauptsteuerkarte sowie verschiedenen Datenerfassungs- und modularen Messgerätekarten. Das Gehäuse weist ein kompaktes Design (Standard 3U/19 Zoll) mit 15 Kartensteckplätzen auf. Die Karten folgen einem modularen Konzept und können in beliebiger Reihenfolge in jeden Steckplatz des Hauptgehäuses eingebaut werden.

Die Karten können einzeln als Einzelkarte betrieben oder – über das Hauptgehäuse – gemeinsam mit mehreren Karten gleichzeitig genutzt werden, wodurch sich sehr einfach sowohl einfache als auch komplexe automatisierte Systeme für Datenerfassung und Steuerung realisieren lassen.

Funktionen

Das FTM8000 umfasst: ein Gehäuse, eine Hauptsteuerkarte, eine analoge Ein-/Ausgabekarte (DAQ), eine digitale Ein-/Ausgabekarte, eine Wechselstrom-Messkarte, eine Gleichstrom-Messkarte, eine Temperaturmesskarte, eine Relais-Karte, eine Thermoelement-Temperatursimulationskarte, eine Widerstandsthermometer-Temperatursimulationskarte, eine programmierbare Widerstandskarte sowie weitere Karten. Die wichtigsten Merkmale sind im Folgenden aufgeführt:

Ein Gehäuse kann bis zu 15 Karten aufnehmen;
Interne Kartensteckplatz-Kommunikation mit unabhängiger Ethernet-Kommunikation;
Das Chassis stellt eine Gleichspannungsversorgung von 12 V DC sowie eine Ethernet-Schnittstelle bereit; sämtliche Module können an beliebiger Position im Chassis montiert werden.
Alle Module weisen ein standardisiertes, modulares Design mit einheitlicher Schnittstelle auf und können beliebig kombiniert werden.
Die Module verfügen über einen Synchronisationsmechanismus, sodass die Signal-Synchronisation zwischen beliebigen Modulen konfiguriert werden kann.
Das Hauptgehäuse unterstützt zwei externe Gigabit-Ethernet-Schnittstellen, wodurch durch Kaskadierung mehrerer Hauptgehäuse die Anzahl der installierbaren Module erweitert werden kann.
Das Hauptgehäuse ist ein Standard-19-Zoll-3U-Gehäuse, das sich problemlos in ein Rack einbauen lässt;
Jede Platine kann einzeln eingesetzt werden.

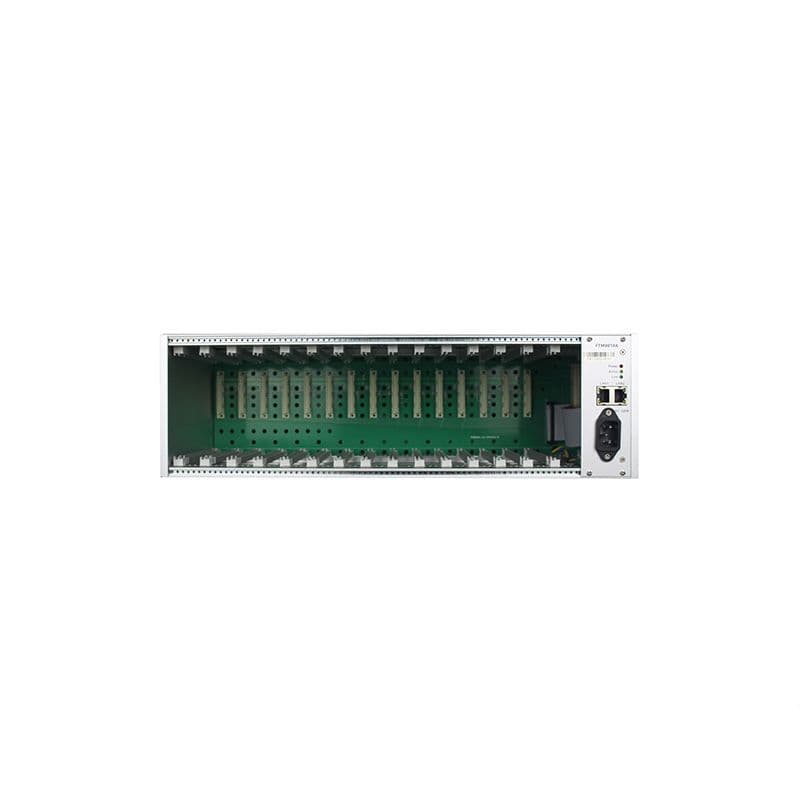

Gehäuse

Die FTM8000-Serie umfasst zwei Gehäusetypen: FTM8000A und FTM8000C. Das Gehäuse FTM8000A bietet Platz für bis zu 15 Prüfkarten, während das FTM8000C für Anwendungen mit einer einzelnen Karte konzipiert ist. Je nach Prüfszenario können die Anwender flexibel zwischen beiden Varianten wählen.

Hauptsteuerkarte

Die FTM8010A ist eine Hochleistungs-Hauptsteuerkarte und fungiert als Datenaustauschbrücke zwischen den verschiedenen Funktionsplatinen innerhalb des Geräts FTM8000A und dem PC. Die Hauptsteuerkarte FTM8010A wird im Gehäuse des FTM8000A-Haupteinheit installiert und stellt nach außen eine Gigabit-Hochgeschwindigkeits-Ethernet-Kommunikationsbandbreite bereit. Die Kommunikationsschnittstelle verfügt über zwei standardmäßige RJ45-Anschlüsse, was die Verkabelung, Bedienung und Systemintegration für den Anwender besonders einfach gestaltet.

Hauptsteuerkarte	Modell	FTM8010A
	Kommunikationsschnittstelle	LAN
	Externe Netzwerkschnittstelle	2-Kanal-/Gigabit-Ethernet
	Integrierte Netzwerkschnittstelle	4-Kanal-/Gigabit, 11-Kanal-/100 Mbit/s
	Integrierte Synchronisationssteuerleitung	15-Kanal-Eingang, 15-Kanal-Ausgang

Datenerfassungskarte

Die Datenerfassungskarte (DAQ) der Serie FTM8000 verfügt über mehrkanalige Eingänge, zwei analoge Ausgänge, hohe Abtastraten sowie hohe Abtastgenauigkeit. Solche Datenerfassungskarten finden breite Anwendung bei der Erfassung von Spannungssignalen sowie bei der Datenverarbeitung und -analyse in zahlreichen Bereichen und Szenarien – beispielsweise in der industriellen Prüfung, bei der Datenerfassung auf automatisierten Produktionslinien oder im Rahmen experimenteller Lehre und Forschung.

Datenerfassungskarte (DAQ)	Modell		FTM8060A	FTM8060B	FTM8061A	FTM8061B	FTM8062A	FTM8062B
	Schnittstellentyp		SCSI-20-Ständer	SCSI-36-Ständer	SCSI-20-Ständer	SCSI-36-Ständer	DB37-Ständer	DB37-Ständer
	AI-Analog Eingang	Anzahl der Eingangskanäle	16 Kanäle single-ended oder 8 Kanäle differentiell	32 Kanäle single-ended oder 16 Kanäle differentiell	16 Kanäle single-ended oder 8 Kanäle differentiell	32 Kanäle einseitig oder 16 Kanäle differentiell	16 Kanäle einseitig oder 8 Kanäle differentiell	32 Kanäle einseitig oder 16 Kanäle differentiell
		ADC-Auflösung	16 Bit
		Eingangsbereich	±10 V, ±5 V, ±1 V, ±0,2 V
		Überspannungsschutzspannung	±12 V
		Abtastgenauigkeit	0,1 % + 0,1 % v. E.（25 °C ± 5 °C）
		Abtastrate	Einzelner Kanal: maximale Abtastrate 1 MS/s.
			Mehrkanalbetrieb: maximale Abtastrate pro Kanal 100 kS/s;
		Kanalscan-Modus	Asynchroner Loop-Scan
		Abtastmodus	Manuelle Einzelpunkt-Abtastung, endliche Punkt-Abtastung, kontinuierliche Mehrpunkt-Abtastung
		Speichertiefe	64 k-Wort-(Punkt-)FIFO-Speicher
		Kopplungsart	Gleichstromkopplung
		Triggerquelle	Software-Trigger, synchroner Trigger
	AO-Analogausgang	Anzahl der Ausgangskanäle	2 Kanäle
		DAC-Auflösung	12 Bit		16 Bit		12 Bit
		Ausgabebereich	±10 V
		Genauigkeit	0,1 % des Endwerts (F.S.) (25 °C ± 5 °C)
		Ausgangsleistungsfähigkeit	5 mA
		Speichertiefe	64 k Wort (Punkt) FIFO-Speicher
		Kanal-Ausgabemodus	Synchroner Ausgang
		Erzeugungsmuster	Einzelner Punkt (auf Abruf), endliche Punktzahl, kontinuierlicher Ausgang
		Auslösequelle	Software-Trigger, synchroner Trigger
	Steckkarten für Slots		1

Digitale Ein-/Ausgabe-Karten

Digitale E/A-Karte der Serie FTM8000 mit Unterstützung für CMOS-Pegel sowie optionalen 3,3-V- oder 5-V-Pegeln; verfügt über PWM-Ausgang, Impulsmessung, Zähler-/Timerfunktionen und weitere Funktionen. Sie kann nicht nur im Chassis FTM8000A, sondern auch mit separater Stromversorgung eingesetzt werden. Die Karte eignet sich für die hochgeschwindigkeitsfähige Erfassung, Messung und Steuerung digitaler Signale in der industriellen Automatisierung und intelligenten Fertigung.

Digitale E/A-Karte	Modell		FTM8080A
	Schnittellentyp		IDC34
	Eingang	Anzahl der Eingangskanäle	16-Kanal
		Eingangsspannung	3,3 V oder 5 V
		Eingangspegel „Low“	0.8 V bei 3,3 V oder 1,5 V bei 5 V
		Eingangshochpegel	[email protected] or 3.5V@5V
		Maximale Frequenz	25 MHz
	Ausgang	Anzahl der Ausgangskanäle	16 Kanäle
		Ausgangsspannung	3,3 V oder 5 V
		Ausgangsstrom	24 mA bei 3,3 V oder 32 mA bei 5 V
		Maximale Frequenz	500 mA
		Anzahl der Eingangskanäle	50 MHz
	Steckkarten		1

Hochspannungs-E/A-Karte

Hochspannungs-E/A-Karte der FTM8000-Serie mit Unterstützung für Eingangsspannungen bis zu 32 V und Ausgangssignale mit 24 V Pegel sowie Funktionen wie PWM-Ausgang, Impulsmessung sowie Zähler- und Zeitgeberfunktionen. Sie kann sowohl im FTM8000A-Gehäuse als auch mit separater Stromversorgung eingesetzt werden. Die Karte eignet sich für die Erfassung, Messung und Steuerung hochspannungsfähiger digitaler Signale in der Automobil-Elektronik, der industriellen Automatisierung sowie der intelligenten Fertigung.

Digital E/A-Karte	Modell		FTM8081A
	Schnittellentyp		IDC34
	Eingang	Anzahl der Eingangskanäle	16 Kanäle
		Eingangsspannung	12 V～32 V
		Eingangspegel (Low)	≤1,2 V
		Eingangshochpegel	≥1,8 V
		Maximale Frequenz	100 kHz
	Ausgang	Anzahl der Ausgangskanäle	16 Kanäle
		Ausgangsspannung	24 V
		Ausgangsstrom	Einzelner Kanal: 100 mA（MAX）
		Gesamtausgangsstrom	1 A
		Maximale Frequenz	100 kHz
	Steckkarten		1

Relaiskarte

Die Relaiskarte der FTM8000-Serie verwendet hochzuverlässige elektromagnetische Relais und ermöglicht über Software eine Vielzahl von Schaltzeitsteuerungen. Die Relaiskarte zeichnet sich durch hohe Lastfähigkeit, hervorragende Isolationsfestigkeit und eine große Anzahl von Kanälen aus und eignet sich daher für zahlreiche Anwendungsszenarien zum Schalten von Wechsel- und Gleichspannung sowie Wechsel- und Gleichstrom.

Relaiskarte	Modell	FTM8090A
	Schnittstellentyp	SCSI-50-Ständer
	Anzahl der Kanäle	24 Kanäle
	Relaistyp	Einzelner Schnitt, einfache Schaltung (Single-Pole Single-Throw, SPST)
	Maximale Schaltspannung (ein Kanal)	120 V~ / 60 V=
	Maximale Schaltleistung (ein Kanal)	60 VA / 24 W
	Maximaler Schaltstrom (einzelner Kanal)	1 A
	Maximaler Dauerstrom (einzelner Kanal)	2 A
	Schaltzeit des Relais (20 °C)	5 ms (T_max)
	Betriebstemperatur	-20 °C bis 40 °C
	Steckkarten	1

Wechselstrom-Messkarte

Die Wechselstrom-Messkarte der FTM8000-Serie bietet mehrkanalige, hochpräzise Messung von Wechselspannung und Wechselstrom. Die einzelnen Kanäle sind voneinander galvanisch getrennt und eignen sich daher für zahlreiche Anwendungen im Bereich der Wechselstrommessung.

Wechselstrom-Messkarte	Modell	FTM8110A	FTM8120A
	Schnittstellentyp	5569-8P	5569-8P
	Messart	Wechselspannung（ACV）	Wechselstrom（ACI）
	Anzahl der Kanäle	4-Kanal（Kanaltrennung）
	Auflösung des AD-Wandlers	16 Bit
	Eingangsbereich	60 V~ / 600 V~	1 A~ / 10 A~
	Abtastgenauigkeit	0,2 % + 0,2 % v.E. (bei 25 °C ± 5 °C)
	Abtastrate	Maximale Abtastgeschwindigkeit pro Kanal: 100 S/s
	Kanalscan-Modus	Asynchroner zyklischer Scan
	Abtastmuster	Bedarfsgesteuerte Einzelpunkt-Abtastung, endliche Punkt-Abtastung, kontinuierliche Mehrpunkt-Abtastung
	Speichertiefe	8-K-Wort-(Punkt-)FIFO-Speicher
	Kopplungsart	Wechselstromkopplung
	Triggerquelle	Software-Trigger, synchroner Trigger
	Steckkarten	1

Gleichstrom-Messkarte

Die Gleichstrom-Messkarte der Serie FTM8000 bietet eine Mehrkanal-Messung mit hoher Genauigkeit für Gleichspannung und Gleichstrom. Die elektrische Isolation zwischen den einzelnen Kanälen einer Karte gewährleistet die Sicherheit bei Messarbeiten. Das Produkt eignet sich breit einsetzbar in Bereichen wie Automobilelektronik, Haushaltsgeräte sowie Integrationsprüfungen – also überall dort, wo anspruchsvolle elektrische Messungen erforderlich sind.

Gleichstrom-Messkarte	Modell	FTM8140A	FTM8150A	FTM8240A
	Schnittstellentyp	5569-8P	5569-8P	3,5-2P*4
	Messart	Gleichspannung（DCV）	Gleichstrom（DCI）	Gleichspannung（DCV）
	Anzahl der Kanäle	4 Kanäle（Kanal-zu-Kanal-Trennung）		4 Kanäle (nicht getrennt)
	ADC-Auflösung	16 Bit		24 Bit
	Eingangsbereich	60 V Gleichstrom / 600 V Gleichstrom	1 A Gleichstrom / 10 A Gleichstrom	±100 V, ±10 V, ±1 V, ±100 mV
	Abtastgenauigkeit	0,1 % + 0,1 % v.E.（25 °C ± 5 °C）		0,01 % + 0,01 % v.E.（25 °C ± 5 °C）
	Abtastrate	Maximale Abtastrate pro Kanal: 100 S/s		Maximale Abtastrate pro Kanal: 10 S/s
	Kanalscan-Modus	Asynchroner Umlaufscan
	Abtastmuster	Bedarfsgesteuerte Einzelpunkt-Probenahme, begrenzte Punkt-Probenahme, kontinuierliche Mehrpunkt-Probenahme
	Speichertiefe	8K-Wort-(Punkt-)FIFO-Speicher
	Kopplungsart	Gleichstromkopplung
	Triggerquelle	Softwaretrigger, synchroner Trigger
	Steckkarten-Slots	1

Programmierbare Widerstandskarte

Die programmierbare Widerstandskarte der Serie FTM8000 ist eine hochdichte, mehrkanalige Karte mit einem breiten Widerstandsbereich von 0 Ω bis 16 MΩ und einer Widerstandsgenauigkeit von bis zu 0,1 %. Die flexible Architektur ermöglicht bis zu 24 Kanäle auf einer einzigen Platine und bietet eine entsprechende Widerstandsauflösung von bis zu 1 Ω. Damit eignet sie sich ideal zur Simulation von Widerstandssensoren sowie für Systemtests und -simulationen.

Programmierbare Widerstandskarte	Modell	Kanal	Widerstandsbereich	Auflösung	Genauigkeit
	FTM8164B	1 Kanal	200 k bis 111 MΩ	1 kΩ	Genauigkeit: 1 % + 1 kΩ; Spannungsfestigkeit: 1000 V; Gesamtleistung: 3 W
	FTM8160A	2 Kanäle	0 Ω bis 16 MΩ	1 Ω	0,1 % + 1 Ω
	FTM8160B	3-Kanal	0 Ω bis 64 kΩ
	FTM8160C	4-Kanal	0 Ω bis 4 kΩ
	FTM8160D	6 Kanäle	0 Ω bis 255 Ω
	FTM8161A	8 Kanäle	0 Ω bis 16 MΩ
	FTM8161B-1	12 Kanäle	0 Ω bis 64 kΩ	1 Ω	0,1 % + 1 Ω
	FTM8161B-2		0 Ω bis 262 kΩ	4 Ω	0,1 % + 4 Ω
	FTM8161B-3		0 Ω bis 524 kΩ	8 Ω	0,1 % + 8 Ω
	FTM8161B-4		0 Ω bis 1 MΩ	16 Ω	0,1 % + 16 Ω
	FTM8161B-5		0 Ω bis 4 MΩ	64 Ω	0,1 % + 64 Ω
	FTM8161B-6		0 Ω bis 16 MΩ	256 Ω	0,1 % + 256 Ω
	FTM8161C-1	16 Kanäle	0 Ω bis 4 kΩ	1 Ω	0,1 % + 1 Ω
	FTM8161C-2		0 Ω bis 16 kΩ	4 Ω	0,1 % + 4 Ω
	FTM8161C-3		0 Ω bis 32 kΩ	8 Ω	0,1 % + 8 Ω
	FTM8161C-4		0 Ω bis 64 kΩ	16 Ω	0,1 % + 16 Ω
	FTM8161C-5		0 Ω bis 262 kΩ	64 Ω	0,1 % + 64 Ω
	FTM8161C-6		0 Ω bis 1 MΩ	256 Ω	0,1 % + 256 Ω
	FTM8161C-7		0 Ω bis 4 MΩ	1024 Ω	0,1 % + 1024 Ω
	FTM8161C-8		0 Ω bis 16 MΩ	4 kΩ	0,1 % + 4 kΩ
	FTM8161D-1	24 Kanäle	0 Ω bis 255 Ω	1 Ω	0,1 % + 1 Ω
	FTM8161D-2		0 Ω bis 1 kΩ	4 Ω	0,1 % + 4 Ω
	FTM8161D-3		0 Ω bis 2 kΩ	8 Ω	0,1 % + 8 Ω
	FTM8161D-4		0 Ω bis 4 kΩ	16 Ω	0,1 % + 16 Ω
	FTM8161D-5		0 Ω bis 16 kΩ	64 Ω	0,1 % + 64 Ω
	FTM8161D-6
	0 Ω bis 64 kΩ		256 Ω	0,1 % + 256 Ω
	FTM8161D-7
	0 Ω bis 262 kΩ		1024 Ω	0,1 % + 1024 Ω
	FTM8161D-8		0 Ω bis 1 MΩ	4 kΩ	0,1 % + 4 kΩ
FTM8161D-9
0 Ω bis 4 MΩ	16 kΩ	0,1 % + 16 kΩ
FTM8161D-10	0 Ω bis 16 MΩ	64 kΩ	0,1 % + 64 kΩ

Simulationskarte für Thermoelement-Temperatur

Die Thermoelement-Temperatursimulationskarte der Serie FTM8200 ist eine hochpräzise, mehrkanalige, programmierbare Temperatursimulationskarte. Mit dieser Karte können die Ausgangssignale gängiger Thermoelementtypen wie Typ B, R, S, K, N, J, E und T simuliert werden. Sie ermöglicht eine Temperatursimulation mit einer minimalen Temperaturauflösung von 0,03 °C und einer Genauigkeit von 0,1 %. Die Serie FTM8200 zeichnet sich durch eine flexible Architektur aus und unterstützt bis zu zwölf Kanäle auf einer einzigen Karte – was die Entwicklung und Prüfung von Temperaturmess- und Überwachungsgeräten erheblich erleichtert.

Weitere technische Daten finden Sie im Handbuch zum Download.

Simulationskarte für Widerstandsthermometer (Temperatur)

Die Simulationskarte für Widerstandsthermometer der Serie FTM8162 ist eine hochpräzise, mehrkanalige, programmierbare Temperatursimulationskarte. Sie simuliert den Ausgangswiderstand gängiger Widerstandsthermometer wie PT100, PT200, PT500, PT1000 sowie Cu50 und Cu100 und erreicht dabei eine minimale Widerstandsauflösung von 0,01 Ω sowie eine Simulationsgenauigkeit von ±0,1 % des eingestellten Widerstandswerts. Die Serie FTM8162 zeichnet sich durch eine flexible Architektur aus und ermöglicht es, bis zu 12 Kanäle auf einer einzigen Karte zu betreiben – ein entscheidender Vorteil für die Entwicklung und Prüfung von Temperaturmess- und -überwachungsgeräten.

Weitere technische Daten finden Sie im Handbuch zum Download.

Analogausgabekarte

Die Analogausgabekarte der Serie FTM8510 verfügt über 16 Bit Auflösung und vier Kanäle und nutzt eine hochpräzise Spannungs- und Strommesstechnik sowie -steuerungstechnik; der Spannungsfehler beträgt maximal 0,1 mV, der Stromfehler maximal 0,2 mA. Sie eignet sich breit einsetzbar für Simulations- und Prüfszenarien von Sensoren und Wandlern – beispielsweise in der Automobil-Elektronik und bei neuen Energiespeichersystemen. Typische Signale wie das gängige 4–20-mA-Signal oder die Simulation von Shunt- bzw. Hall-Stromsensoren können damit realisiert werden.

Weitere technische Details finden Sie im Handbuch zum Download.

Temperaturmesskarte

Temperaturmesskarte der Serie FTM8000 mit mehreren Kanälen und hoher Genauigkeit; unterstützt Temperaturmessungen mit Widerstandsthermometern (z. B. PT1000) sowie mit Thermoelementen der Typen K, J, C, E, N, R, S und T sowie weiteren gängigen Thermoelement-Typen.

Weitere technische Details finden Sie im Handbuch zum Download.

Multimeterkarte

Die Multimeterkarte der Serie FTM8000 ist eine universelle 4½-stellige Messkarte, die folgende Größen messen kann: Wechsel- und Gleichspannung, Wechsel- und Gleichstrom, Kapazität, Widerstand, Temperatur (mittels Thermoelement oder Widerstandsthermometer), Dioden, Frequenz sowie Tastverhältnis. Sie eignet sich für breite Einsatzgebiete in der Unterhaltungselektronik, der Automobil-Elektronik, der Halbleiterindustrie sowie in Forschung und Lehre.

Weitere technische Daten finden Sie im Handbuch zum Download.

Simulator für Hochspannungs-Isolationswiderstände

Die Isolationswiderstandssimulator-Serie FTM8264 ist eine programmierbare Widerstandsquelle mit einem einstellbaren Widerstandsbereich von 50 Ω bis 111 MΩ; die Spannung an den beiden Anschlüssen sowie die Spannung gegen Erde können bis zu 2000 V betragen. Für unterschiedliche Anwendungen können Benutzer flexibel verschiedene Widerstandswerte einstellen; der Simulator eignet sich daher vielseitig für Isolationswiderstandssimulationen und Spannungssimulationstests in verschiedenen Prüfsystemen. Die FTM8264-Serie erfüllt die Anforderungen der Normen „GB/T 34131-2023 Batteriemanagementsysteme für elektrische Energiespeicher“ und „GB/T 38661-2020 Technische Anforderungen an Batteriemanagementsysteme für Elektrofahrzeuge“ und ist somit geeignet für die Verifikationsprüfung verschiedener Isolationsüberwachungsfunktionen von BMS.

Weitere technische Daten finden Sie im Handbuch zum Download.
