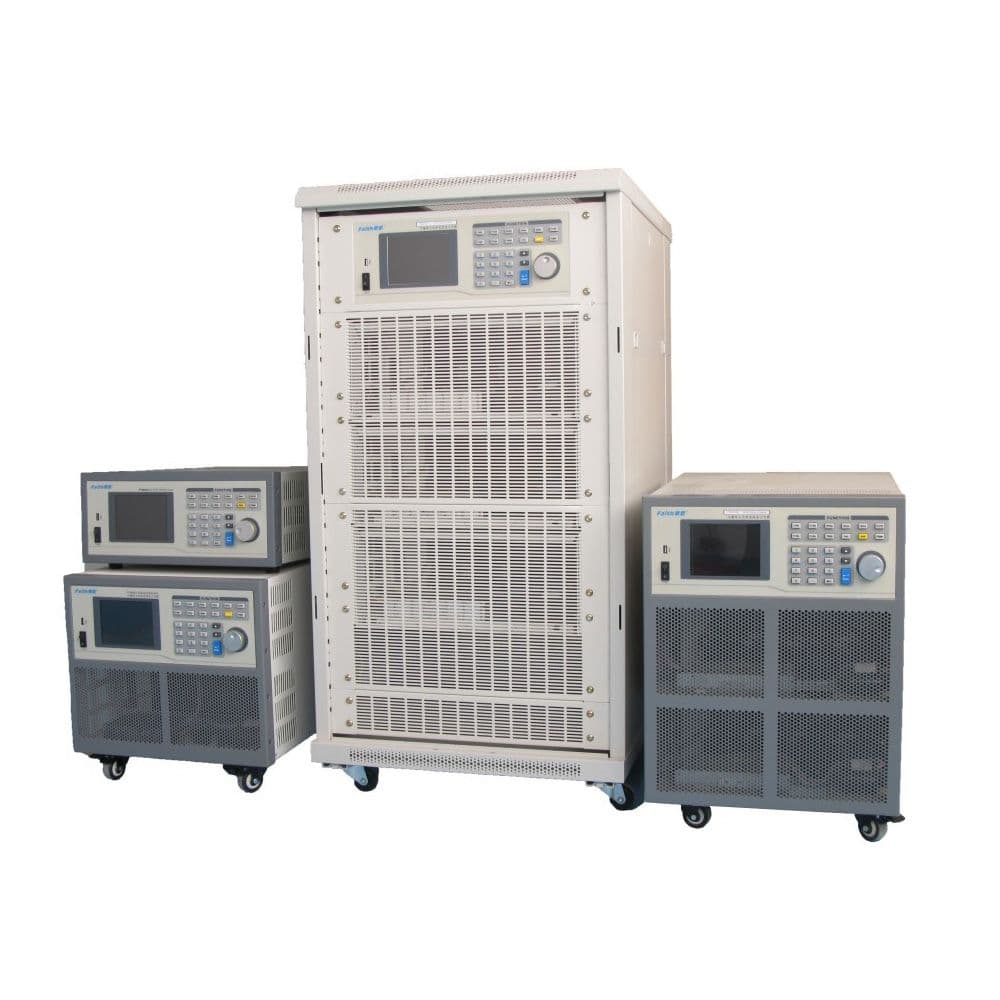

Name: FT6800 시리즈 초고출력 전자 부하
Brand: FaithTech

|스케치

FT6800 시리즈 고전력 프로그래머블 DC 전자 부하 장치는 높은 신뢰성과 안정성을 기반으로 설계된 다기능·대용량 전자 부하 제품입니다. 루프 제어 유닛은 고대역폭 및 강력한 진동 방지 능력을 갖추고 있어 다양한 전원 공급 장치에 최대한 적응할 수 있습니다. 또한 전력 모듈의 고속 퓨즈 보호 설계를 통해 장치 전체의 지속 작동 능력을 극대화합니다.

FT6800 시리즈는 제품 라인업이 풍부하여, 전압 등급이 40V, 120V, 500V, 800V, 1000V, 1200V 등 여러 단계로 구성되며, 단일 모듈의 출력 범위는 2.6kW에서 52kW까지, 최대 전류는 2400A에 이릅니다. 넓은 작동 범위와 극도로 빠른 동적 주파수 특성을 갖추어 대부분의 테스트 요구 사항을 효과적으로 충족시킬 수 있습니다.

FT6800 시리즈는 컬러 LCD 디스플레이를 채택하여 우수한 해상도를 제공하며, 숫자 키보드를 완비해 조작이 매우 간편합니다. LAN, RS232, USB, GPIB(옵션) 등 다양한 통신 인터페이스와 아날로그 인터페이스를 탑재하고 있으며, SCPI 및 ModBus 통신 프로토콜을 모두 지원하여 시스템 통합 응용에 큰 편의성을 제공합니다.

| 특징

단일 출력 전력: 2.6kW ~ 52kW, 마스터/슬레이브 캐스케이드 방식으로 최대 300kW까지 확장 가능;

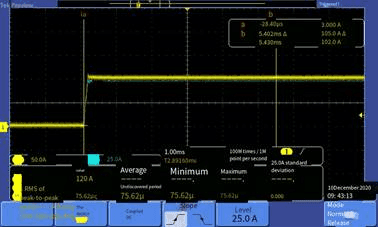

정확도 0.05%, 해상도 0.1mA/0.1mV, 동적 제어 주파수 20kHz;
빠른 설정 호출, 과전류 보호(OCP)/과전압 보호(OVP) 테스트, 자동 테스트 기능 등으로 조작이 간편하고 유연함;
외부 시뮬레이션 프로그래밍 기능으로 복잡한 캐리어 파형 시뮬레이션을 구현할 수 있음；
전원용 배터리 및 슈퍼커패시터 테스트 기능을 한 번의 클릭으로 실행 가능；
종합 보호 기능: 과전압, 과전류, 과온도, 전류 제한, 출력 제한, 역접속 경고 등；
TFT 컬러 LCD 디스플레이, 영문 및 중문 메뉴 인터페이스；
다양한 원격 통신 인터페이스 제공: RS232, LAN, USB, GPIB(옵션);
SCPI 및 ModBus-RTU 프로토콜 지원;

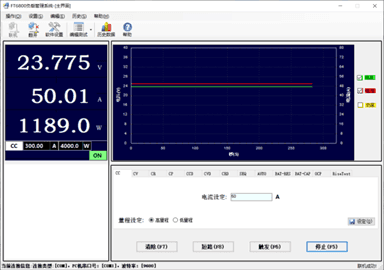

중국어 간체, 중국어 번체, 영어 등 세 가지 언어의 운영 인터페이스 및 소프트웨어 인터페이스 제공

| 다양한 작동 모드

FT6800 시리즈는 정전류(CC), 정전압(CV), 정저항(CR), 정전력(CP) 등 네 가지 기본 동작 모드를 갖추고 있어 다양한 테스트 요구 사항을 충족시킬 수 있습니다. 또한 CV+CC, CR+CC와 같은 복합 동작 모드 기능도 제공합니다. 사용자는 자체 테스트 요구에 따라 전류 제한 값을 설정하여 테스트 중 피시험 제품의 과전류 손상을 방지할 수 있습니다. 이 중 CV+CC 모드는 배터리 충전 특성을 시뮬레이션하거나, 충전 스테이션 및 차량용 충전기와 유사한 제품의 성능 검증에 활용할 수 있습니다. CR+CC 모드는 전원 공급 장치의 전압·전류 제한 특성 및 정확도 테스트를 위한 시뮬레이션에 적합합니다.

| 캐스케이딩

FT6800 시리즈는 마스터-슬레이브 캐스케이딩 기능을 지원하여 동일 모델의 여러 부하를 병렬로 연결해 사용할 수 있으며, 최대 출력 용량을 300kW까지 확장할 수 있습니다. 캐스케이딩 모드에서는 사용자가 마스터 장치만 제어하면 되며, 각 슬레이브 장치는 자동으로 마스터의 부하 파라미터를 복제하여 독립적인 전류 분배 균형을 실현합니다. 캐스케이딩 구성 시 단일 장치가 제공하는 모든 기능(예: CV 모드에서의 부하 인가 기능 포함)을 그대로 사용할 수 있습니다.

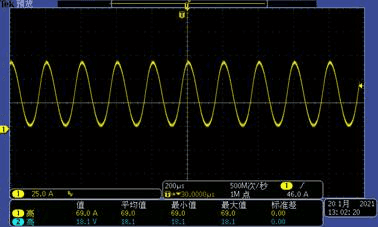

마스터-슬레이브 캐스케이딩으로 두 대를 동시에 부하 인가할 경우, 전류 파형이 완전히 일치함

|OCP 테스트

FT6800 시리즈 로드는 자체적으로 OCP(과전류 보호) 테스트 기능을 제공하며, 주로 BMS(Battery Management System) 및 전원 모듈의 과전류 및 과출력 지점을 검증하는 데 사용됩니다. OCP 테스트 중에는 피시험 대상의 과전류 보호 동작 지점이 자동으로 탐지되어 IMAX 및 PMAX 값으로 기록됩니다. 또한 테스트 파라미터의 상한 및 하한 설정값과 결합하여, 테스트 결과가 사전 정의된 사양 범위를 초과하는지 여부를 자동으로 판정할 수 있어, 제품 설계 검증 및 생산 라인 시스템 테스트에 소요되는 시간을 크게 절약할 수 있습니다.

| 시퀀스 기능

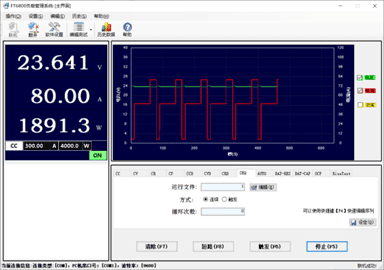

FT6800 시리즈 전자 부하 장치는 시퀀스 테스트 기능을 제공합니다. 사용자는 부하의 테스트 시퀀스를 직접 편집하여 입력 단에서 다양한 부하 변화를 시뮬레이션할 수 있습니다. CC(Constant Current), CV(Constant Voltage), CP(Constant Power), CR(Constant Resistance)의 4가지 모드를 순차적으로 테스트할 수 있습니다. 전자 부하는 최대 20개의 시퀀스 파일을 저장할 수 있으며, 각 파일은 최대 50단계까지 구성 가능합니다. 단일 단계의 시간은 0.1ms ~ 90,000s 범위 내에서 자유롭게 설정할 수 있어 다양한 시간 기반 부하 테스트에 적합합니다. 또한 사용자는 시퀀스 반복 횟수 및 전환 모드도 개별적으로 설정할 수 있습니다.

| 배터리 테스트

배터리의 내부 저항 및 용량은 배터리 성능을 평가하는 데 있어 중요한 지표입니다. 테스트를 보다 간편하게 수행하기 위해 FT6800 시리즈 전자 부하 장치는 배터리 내부 저항 측정 및 배터리 용량 측정 기능을 포함한 배터리 테스트 기능을 제공합니다.

배터리 내부 저항 측정

FT6800 시리즈 전자 부하 장치는 직류 방전(DCR) 방식으로 측정을 수행합니다.

배터리 용량 테스트

이 기능은 정전류 방전 방식을 사용합니다. 방전 과정 중 방전량, 방전 용량 및 방전 시간이 기록됩니다.

| 슈퍼커패시터 테스트

초고용량 커패시터(슈퍼커패시터)의 내부 저항과 용량은 그 전기적 특성을 평가하는 데 매우 중요한 지표입니다. 초고용량 커패시터의 테스트를 보다 간편하게 수행하기 위해 FT6800 시리즈 전자 부하 장치는 전용 슈퍼커패시터 테스트 기능을 제공합니다. 이 기능을 통해 슈퍼커패시터의 내부 저항과 용량을 동시에 측정할 수 있습니다. 또한 슈퍼커패시터의 방전 전류, 방전 종료 전압, 그리고 용량 계산을 위한 시작 및 종료 지점을 사용자가 직접 설정하여 테스트할 수 있습니다.

| 외부 시뮬레이션 프로그래밍

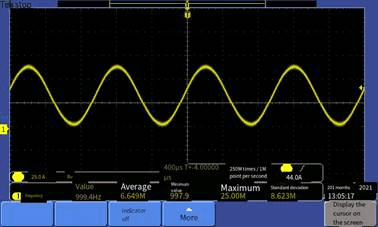

FT6800 시리즈는 외부 아날로그 프로그래밍 기능을 갖추고 있습니다. 다른 장치에서 외부 전압 신호(DC 또는 AC)를 통해 부하를 연속적으로 제어할 수 있습니다. 0~10V의 외부 전압 신호는 부하 전류의 0~100% 정격 범위에 대응합니다. 이 기능은 다양한 복잡한 대역 캐리어 파형 테스트에도 활용할 수 있습니다.
