|요약

     초저전압·고전류 DC 전자 부하장치는 연료전지 테스트, CPU 전원 공급 장치 테스트 등 저전압·고전류 테스트 환경을 위해 FT사의 기존 전자 부하장치 기술을 바탕으로 개발된, 높은 신뢰성과 우수한 성능을 갖춘 전자 부하장치입니다. 다양한 전류 수준에 대응하기 위해 본 제품은 NZ 시리즈와 N 시리즈의 두 가지 라인업으로 구성되어 있습니다. 최대 입력 전압은 0~20V 또는 0~40V이며, NZ 시리즈는 -2.4V에서 전류 전체 범위를 지원하는 부하장치이고, N 시리즈는 초저전압 조건에서도 전류 전체 범위를 지원하는 부하장치입니다. 최대 부하 용량은 -2.4V@1200A 및 0.2V@5000A에 이르며, 높은 측정 정밀도와 뛰어난 가성비를 동시에 제공하는 테스트 솔루션입니다.

|초저전압 조건에서의 전류 전체 범위 부하 지원

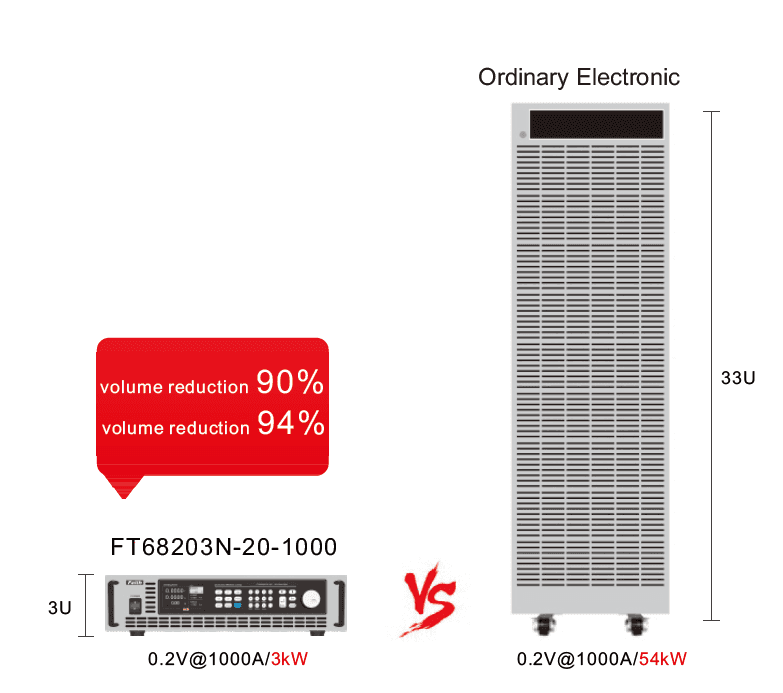

초저전압·고전류 DC 전자 부하장치로, 내부 저항이 극히 낮아 최소 내부 저항이 0.2mΩ 미만입니다. FT68203N-20-1000 모델은 0.2V 입력 시 1000A의 전류를 부하로 인가할 수 있으며, 이때 소비 전력은 단지 3kW에 불과합니다. 동일한 초저전압 부하 조건에서 일반 전자 부하장치에 비해 전력 소비가 약 1/18 수준에 불과합니다. 즉, 테스트에 필요한 전력은 작지만 더 큰 테스트 전류를 제공할 수 있어, 연료전지 막전극 복합체(MEA), 단일 셀, 짧은 스택(Short Stack) 테스트 등에서 테스트 비용을 획기적으로 절감할 수 있습니다.

| 배터리 용량 테스트

배터리 테스트를 보다 용이하게 수행하기 위해 전자 부하 장치는 배터리 용량 테스트 기능을 제공합니다. 배터리 테스트에는 배터리 내부 저항 측정 및 배터리 용량 측정이 포함됩니다. 배터리 용량 테스트는 정전류 방식으로 방전을 수행합니다. 방전 과정 중 부하 장치가 자동으로 전압, 전류, 시간, Ah(암페어시) 등 다양한 파라미터를 기록합니다.

용량 테스트 중 전압 및 전류 곡선

| 시퀀스 기능

전자 부하 장치는 시퀀스 테스트 기능을 제공합니다. 사용자는 부하의 테스트 시퀀스를 직접 편집하여 다양한 부하 입력 변화를 시뮬레이션할 수 있으며, 복잡한 부하 테스트 전반에 걸쳐 적합합니다.

| 고정 상태 기능

이 전자 부하 장치는 정전류(Constant Current), 정전압(Constant Voltage), 정저항(Constant Resistance), 정전력(Constant Power) 등 4가지 테스트 모드를 지원하여 폭넓은 테스트 요구 사항을 충족합니다. 정전류 및 정저항 모드는 다양한 부하 조건 하에서 출력 전압이 안정적으로 유지되는지를 검증하는 데 사용됩니다. 배터리 충전기 및 어댑터의 경우, 정전압 모드를 통해 충전기 및 어댑터의 출력 전압을 가변적으로 설정함으로써 출력 전류가 정확한지 확인할 수 있습니다.

|-2.4V 입력 시 전체 전류 허용

NZ 시리즈는 입력 전압이 0V일 때에도 정격 전류 전부를 부하로 인가할 수 있습니다. 저전압·고전류 부하 특성은 연료전지, 배터리 강제 방전, CPU 전원 공급 시스템 테스트 분야에서 뛰어난 경쟁력을 제공합니다.

NZ 시리즈 제품 특성 곡선
