| Rückkopplungs-Lastfunktion

Die Produkte der FTB9000-Serie verfügen über die Rückkopplungs-Lastfunktion, mit der die Energie des zu prüfenden Geräts an das interne Unternehmensnetz (Intranet) zurückgeführt und dort direkt genutzt werden kann – statt sie als Wärme zu dissipieren. Der Wirkungsgrad der Energie-Rückkopplung beträgt bis zu 95 %; dadurch lassen sich nicht nur die Stromkosten für den Anwender erheblich senken, sondern auch der Einsatz von Klimaanlagen oder anderen Kühlsystemen vermeiden sowie Geräuschentwicklung reduzieren.

Gleichzeitig bietet die Rückkopplungs-Last vier grundlegende Betriebsmodi – konstante Stromstärke, konstante Spannung, konstante Leistung und konstanter Widerstand –, die eine breite Palette an Prüfanforderungen abdecken.

&nbs p;

|Batterielade-/Entladetest

Aufgrund seines einzigartigen bidirektionalen Designs verfügt die FTB9000-Serie über eine Lade-/Entladetestfunktion, die sich für verschiedene Arten von Batterien und Energiespeichersystemen eignet.

| CV- und CC-Betrieb haben Vorrang

        Wenn die Leistungsquelle mit einer induktiven oder kapazitiven Last verbunden ist, kommt es zu einem gewissen Überschwingen der Ausgangsstrom- oder -spannung, was zum Auslösen des Schutzes des zu testenden Geräts führen oder dieses sogar beschädigen kann. Die FTB9000-Serie verfügt über die CV- und CC-Ausgangspriorisierungsfunktion, um Überschwingen und dessen Auswirkungen wirksam zu unterdrücken.

CV-Priorität
(hohe Regelgeschwindigkeit für die Ausgangsspannung, Stromüberschwingen)

CC-Priorität
(hohe Regelgeschwindigkeit für den Ausgangsstrom, Spannungsüberschwingen)

| Doppelquadrant-Betrieb, breiter Arbeitsbereich

        Die FTB9000-Serie verfügt über Doppelquadrant-Eigenschaften: Sie kann sowohl als Gleichstrom-Stromversorgung zur Energieabgabe als auch als rückkoppelfähige Last zur Energieaufnahme eingesetzt werden. Gleichzeitig bietet die FTB9000 einen besonders breiten Arbeitsbereich – mit über dreifachem Ausgabebereich im Vergleich zu herkömmlichen Geräten. Ein einziges Gerät deckt daher zahlreiche Anwendungen ab und senkt so die Kosten für den Anwender.

| Sequenz- und Wellenformfunktion

        Das FTB9000 bietet Benutzern Funktionen zur Erstellung von Sequenzen für Stromausfälle, kurzzeitige Spannungseinbrüche sowie andere Spannungs- und Stromänderungen. Insgesamt stehen 10 Sequenzdateien zur Verfügung, wobei jede Datei bis zu 100 Schritte umfasst; zyklische Abläufe und Verknüpfungen zwischen Sequenzen ermöglichen die Realisierung komplexer Wellenformausgaben.

| Nahtloses Umschalten zwischen zweipoligem Strom

Das FTB9000 verfügt über eine automatische Quell-Last-Funktion, die ein schnelles und nahtloses Umschalten ermöglicht. Herkömmliche Gleichstromversorgungen und Lasten erzeugen beim Umschalten zwischen positivem und negativem Strom einen kurzen Sprung bei 0 A, was zu einer diskontinuierlichen Stromumkehr führt. Das FTB9000 besitzt nicht nur eine Zweiquadranten-Betriebsfähigkeit, sondern auch eine Hochgeschwindigkeits-Stromumschaltfunktion, die ein nahtloses Übergangsverhalten beim Wechsel zwischen positivem und negativem Strom gewährleistet. Dadurch werden Spannungs- oder Stromüberschwingungen wirksam vermieden und es eignet sich besonders für Tests an Motoren, Batteriepacks, Batteriemanagementsystemen (BMS) und Energiespeichersystemen.

| Hohe Leistungsdichte: 3U/18 kW

Die FTB9000-Serie bietet eine hohe Leistungsdichte von 3U/18 kW, kombiniert mit präziser Ausgangsleistung, schneller Reaktionszeit und geringem Welligkeitsrauschen. Der breite Spannungsbereich von 80 V bis 2250 V sowie der Strombereich von 25 A bis 4500 A eignen sich für sämtliche Prüf- und Validierungsschritte – von der Entwicklung bis zur Serienfertigung.

| Master-/Slave-Parallelbetrieb

        Das FTB9000-Netzteil unterstützt den Master-/Slave-Parallelbetrieb und ermöglicht die parallele Ansteuerung von bis zu zehn Geräten desselben Modells, sodass Nutzer eine flexible Leistungserweiterung realisieren können. Im Parallelbetrieb zeigt das Master-Gerät automatisch alle relevanten Parameter an, während die Slave-Geräte die vom Master vorgegebenen Einstellparameter automatisch übernehmen und so eine gleichmäßige Stromaufteilung gewährleisten.

| Funktion zur Simulation von Photovoltaik-Anlagen

        Die FTB9000-Serie verfügt standardmäßig über die umfangreiche „Faith Power-Demonstrationsplattform“ mit grundlegenden PV-Funktionen zur Prüfung von Wechselrichtern für Photovoltaikanlagen. Mit der zugehörigen PC-basierten Demonstrationsplattform lassen sich erweiterte Testfunktionen realisieren, beispielsweise dynamische MPPT-Prüfungen, Tests mit typischen Wetterdaten oder benutzerdefinierten Licht- und Temperaturverläufen. Für komplexere PV-Testaufgaben steht die Fiesta Solar-PV-Matrix-Simulationssoftware zur Auswahl.

| Batteriesimulationsfunktion (optional)

Das FTB9000 verfügt über ein einzigartiges bipolares Stromdesign, das es ermöglicht, die Lade- und Entladecharakteristiken einer Batterie für verschiedene Prüfungen zu simulieren. Im Rahmen der Batteriesimulationsfunktion können Benutzer Batteriedateien erstellen und bearbeiten. Solche Batteriedateien beschreiben vorrangig die charakteristischen Kurven der Batteriekapazität, der Leerlaufspannung sowie des Innenwiderstands der Batterie. Sobald die Batteriesimulationsfunktion aktiviert ist, nimmt das Gerät je nach externer Last entweder Strom auf (Laden) oder gibt Strom ab (Entladen) und passt dabei die Ausgangsspannung so an, dass sie der in der Datei festgelegten charakteristischen Kurve entspricht.

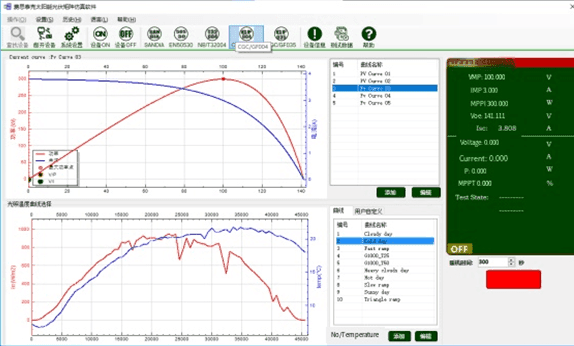

| Faithtech-Solar-PV-Matrix-Simulationssoftware (optional)

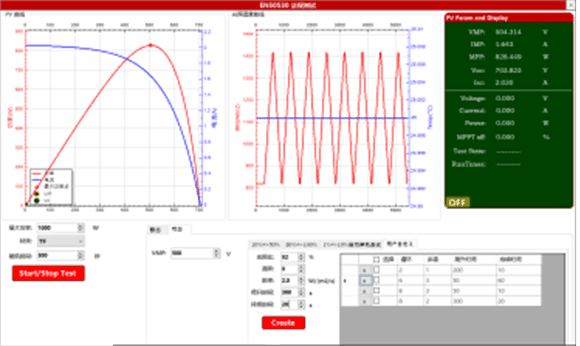

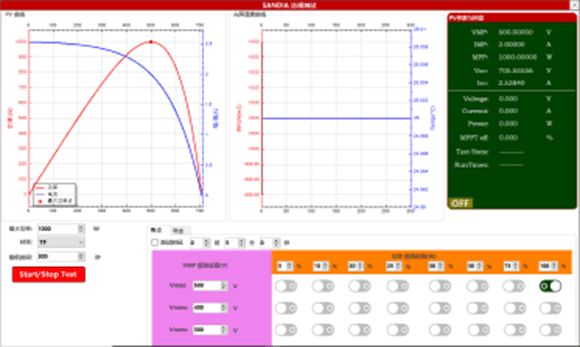

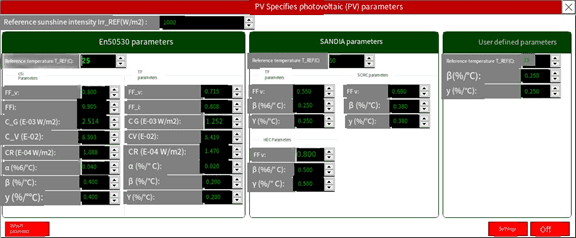

        Die Faithtech-Solar-PV-Matrix-Simulationssoftware ist eine Photovoltaik-Testsoftware, die die Faithtech-Stromversorgungsbaureihe unterstützt. Sie verfügt über eine einfache und intuitive grafische Benutzeroberfläche, die dem Anwender eine übersichtliche und benutzerfreundliche Mensch-Maschine-Schnittstelle bietet. Mit dieser Software können Nutzer Ausgangsgrößen erfassen, messen und den Status sowie die numerischen Werte der maximalen Leistungsanpassung (MPPT) von Photovoltaik-Wechselrichtern in Echtzeit darstellen. Die Software enthält integrierte Prüfverfahren gemäß EN50530, Sandia und vier weiteren Normen und ermöglicht die Simulation von Solarmodulen unter verschiedenen Parametereinstellungen für Serien- und Parallelschaltungen sowie für Bedingungen wie Bewölkung. Dadurch lässt sich die statische und dynamische MPPT-Effizienz von Photovoltaik-Wechselrichtern komfortabel testen.



| Kombinierter Signalausgang (optional)

Die FTB9000-Baureihe bietet optional einen kombinierten Signalausgang mit folgenden Funktionen:

• Statusanzeige für betriebsbereite Stromversorgung;

Anzeige des Ausgangsmodus;

Kombinierte externe Steuerung;

Überwachung der Spannungs- und Stromausgabe;

Programmierbare Steuerung von Spannung, Strom und Leistung;

Master-/Slave-Kommunikation usw.

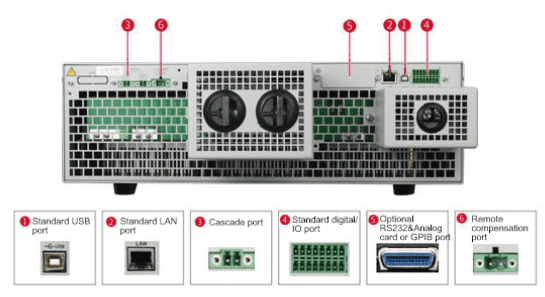

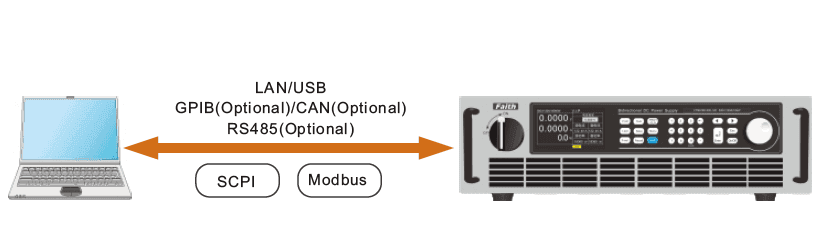

| Mehrfache Schnittstellen und mehrere Protokolle

Die FTB9000-Serie verfügt über eine Vielzahl von Kommunikationsschnittstellen und unterstützt sowohl das SCPI- als auch das Modbus-Kommunikationsprotokoll. Der Anwender kann die gewünschte Konfiguration einfach über das Menü vornehmen, wodurch die Systemintegration besonders flexibel gestaltet wird.

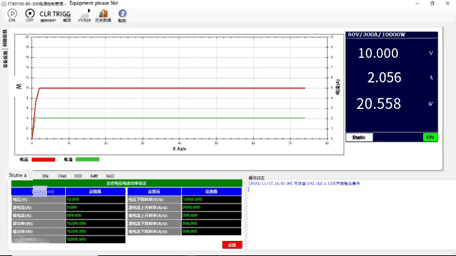

| Software zur grafischen Bedienung am Computer

Eine Host-Computer-Softwareplattform mit der Funktionalität eines virtuellen Instruments kann bereitgestellt werden, die es ermöglicht, Testdaten ferngesteuert und in Echtzeit einzustellen und auszulesen, Diagramme zu erzeugen sowie Berichte zu exportieren und zu drucken. Dadurch lässt sich eine multifunktionale Prüfung synchron durchführen, was die Handhabung bei Tests erheblich vereinfacht.
