|Regenerativer Lastbetrieb

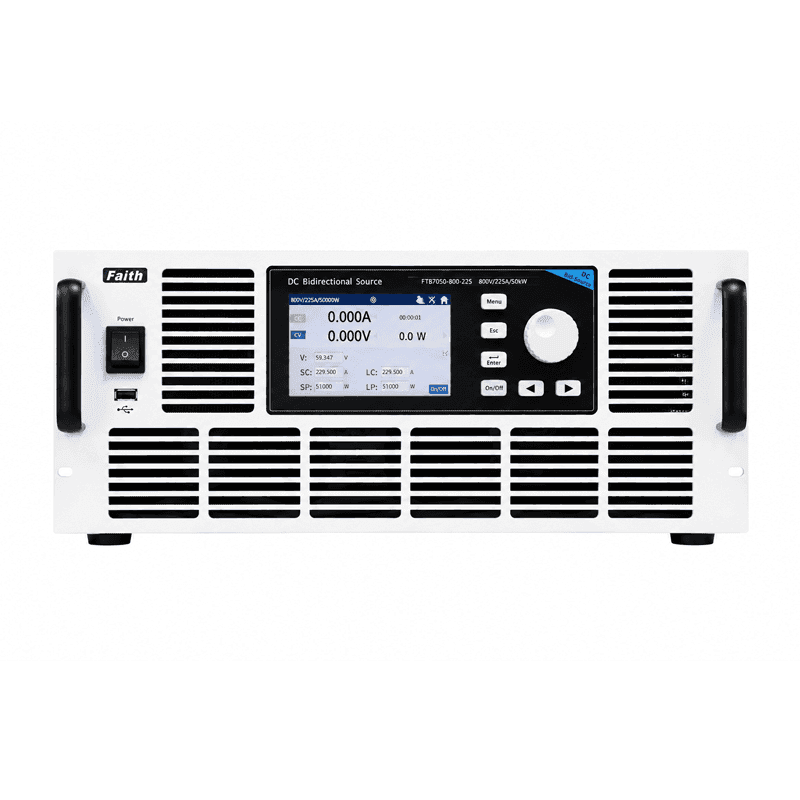

Die Produkte der FTB7000-Serie verfügen über eine regenerative Lastfunktion, bei der die Energie des zu prüfenden Geräts nicht als Wärme verloren geht, sondern stattdessen ins lokale Stromnetz der Fabrik zurückgespeist und unmittelbar genutzt wird. Der Wirkungsgrad dieser Umwandlung liegt bei bis zu 93 %. Dadurch werden die Stromkosten für den Anwender erheblich gesenkt; zudem entfällt der Einsatz von Klimaanlagen oder anderen Kühlsystemen – was gleichzeitig die Geräuschentwicklung reduziert.

Darüber hinaus bietet der regenerative Lastbetrieb vier grundlegende Betriebsarten: Konstantstrom-, Konstantspannungs-, Konstantleistungs- und Konstantwiderstandsbetrieb – wodurch ein breites Spektrum an Prüfanforderungen abgedeckt wird.

|Zwei-Quadranten-Betrieb, breiter Messbereich

Die Produkte der FTB7000-Serie zeichnen sich durch einen zweiquadrantigen Betrieb aus und können daher sowohl als Gleichstrom-Stromversorgung zur Energieabgabe als auch als rückkoppelfähige Last zur Energieaufnahme eingesetzt werden. Zudem bietet die FTB7000 einen besonders breiten Betriebsbereich: Der Ausgabebereich ist über dreimal so breit wie bei herkömmlichen Geräten. Ein einziges Gerät deckt somit eine Vielzahl unterschiedlicher Anwendungen ab und ermöglicht den Anwendern erhebliche Kosteneinsparungen.

| Nahtloses bidirektionales Stromumschalten

Die automatische Quell-Last-Funktion der FTB7000 ermöglicht ein schnelles und nahtloses automatisches Umschalten. Bei herkömmlichen Gleichstrom-Stromversorgungen und -Lasten tritt beim Umschalten zwischen positivem und negativem Strom kurzzeitig ein Sprung bei 0 A auf, was zu einer diskontinuierlichen Stromumkehr führt. Die FTB7000 verfügt nicht nur über eine Zweiquadrant-Betriebsfähigkeit, sondern auch über eine Hochgeschwindigkeits-Stromschaltfunktion, die ein nahtloses Übergangsverhalten beim Umschalten zwischen positivem und negativem Strom gewährleistet und so Spannungs- oder Stromüberschwingungen wirksam vermeidet. Sie findet daher breite Anwendung bei der Prüfung von Elektromotoren, Batteriepacks, Batteriemanagementsystemen (BMS) sowie Energiespeichersystemen.

| Hohe Leistungsdichte: 3U / 18 kW

Die FTB7000-Serie bietet eine hohe Leistungsdichte von 4U/50 kW und zeichnet sich durch präzise Ausgangsleistung, schnelle Reaktionszeit sowie geringes Welligkeitsrauschen aus. Mit einem Spannungsbereich von 500 V bis 2250 V und einem Strombereich von 225 A bis 2880 A eignet sie sich für sämtliche Prüf- und Verifizierungsphasen – von der Konstruktion bis hin zum Produktionsprozess.

|Grafisches Touchscreen-Design

Die FTB7000-Serie bietet eine breite Palette an Bedienmethoden und Funktionen, sodass Benutzer bequem und effizient über einen 5-Zoll-Touchscreen, eine Tastatur sowie Drehknöpfe arbeiten können. Die klare und intuitive Benutzeroberfläche zeigt unmittelbar die Einstellungen und Messwerte verschiedener Parameter an und bietet zudem Funktionen wie Wellenformdarstellung. Sie verfügt über Sprachoberflächen in Chinesisch und Englisch (traditionell) und ermöglicht durch benutzerfreundliche Einstellungsmöglichkeiten die Erfüllung unterschiedlichster Anwendungsanforderungen.

|Sequenz- und Wellenformfunktionen

Das FTB7000 bietet Nutzern eine Sequenzbearbeitungsfunktion, die Stromausfälle, plötzliche Spannungseinbrüche sowie andere Spannungs- und Stromänderungen simulieren kann. Insgesamt stehen 10 Sequenzdateien zur Verfügung, wobei jede aus 100 Schritten besteht. Die Funktion unterstützt Schleifenbildung und Verknüpfung, wodurch die Erzeugung komplexer Wellenformen besonders einfach wird.

|Test von Batterieladung und -entladung

Die FTB7000-Serie zeichnet sich durch ein einzigartiges bidirektionales Design aus und verfügt über integrierte Funktionen für Ladungs- und Entladungstests. Sie eignet sich daher ideal für Ladungs- und Entladungstests an verschiedenen Batterien und Energiespeichersystemen.

|Priorisierung von Konstantstrom (CC) bzw. Konstantspannung (CV)

Wenn der Leistungsausgang mit induktiven oder kapazitiven Lasten verbunden ist, kommt es zu einer gewissen Überschwingung des Ausgangsstroms oder der Ausgangsspannung. In leichten Fällen löst dies den Schutz des zu prüfenden Geräts aus; in schweren Fällen kann dies sogar unmittelbar zur Beschädigung des zu prüfenden Geräts führen. Die FTB7000-Serie verfügt über die CV- und CC-Ausgangsprioritätsfunktion, die Überschwingungen am Ausgang sowie deren Folgeeffekte wirksam unterdrückt.

CV-Priorität (schneller Spannungsaufbau, Stromüberschwingung)

CC-Priorität (schneller Stromaufbau, Spannungsüberschwingung)）

| Master-Slave-Betrieb mit zwei Rechnern

Die Stromversorgungsreihe FTB7000 bietet einen Master-Slave-Dual-Computer-Betrieb und unterstützt den parallelen Betrieb von bis zu zehn Stromversorgungen desselben Modells, wodurch Nutzer eine höhere Leistungserweiterung erreichen können. Im Parallelbetrieb fasst der Master die Parameter automatisch zusammen und zeigt sie an, während der Slave die Einstellungen des Masters automatisch übernimmt, um eine automatische Stromaufteilung zu gewährleisten.

|Simulationsfunktion für Photovoltaik-Modularrays

Die FTB7000-Serie verfügt über eine vollständig ausgestattete »Fees Power Demonstration Platform« mit grundlegenden PV-Funktionen zur Prüfung von Photovoltaik-Wechselrichtern. In Kombination mit der PC-basierten Demonstrationsplattform lassen sich erweiterte Prüffunktionen realisieren – beispielsweise dynamische MPPT-Prüfungen, typische Wetterdaten sowie benutzerdefinierte Licht- und Temperaturverlaufskurven. Für anspruchsvollere photovoltaische Prüfaufgaben steht optional die FeesTek Solar-Photovoltaik-Matrix-Simulationssoftware zur Verfügung.

|Solar-Photovoltaik-Matrix-Simulationssoftware (optional)

|Batteriesimulationsfunktion (optional)

Die Faithtech-Batteriesimulator-Software ist die Simulationssoftware für die bidirektionalen Gleichstromquellen der FTB7000-Serie. Sie ermöglicht eine komfortable Konfiguration der Batteriesimulationsparameter, eine präzise Erfassung von Echtzeit-Testdaten sowie eine übersichtliche Darstellung dynamischer Wellenformen.

Die Software bietet eine breite Palette an Batteriekennlinien und Modellvarianten. Anwender können schnell das geeignete Modell entsprechend dem Typ der zu testenden Batterie auswählen und verschiedene Parameter anpassen, um die tatsächlichen Batterieeigenschaften genau abzubilden. Dank der intuitiven grafischen Benutzeroberfläche und des übersichtlichen Bedienfenster-Designs können Nutzer problemlos zwischen den verschiedenen Funktionsmodulen wechseln, Parameter einstellen, Messdaten erfassen und Wellenformen anzeigen lassen. Darüber hinaus speichert diese Software während des Gerätebetriebs die Testdaten sowie zugehörige Protokolleinträge, sodass Anwender historische Daten jederzeit wiedergeben und Betriebsprotokolle einsehen können.

| Zusätzlicher Signalausgang (Option)

Die FTB7000-Serie kann mit einem zusätzlichen Signalausgang ausgestattet werden, der folgende Funktionen bietet:

•  Anzeige des Betriebsstatus „Bereit“ (READY);

| Mehrere Schnittstellen und mehrere Protokolle

Die FT79000-Serie verfügt über mehrere Kommunikationsschnittstellen und unterstützt sowohl das SCPI- als auch das Modbus-Kommunikationsprotokoll. Benutzer können die Geräteeinstellungen entsprechend ihren Anforderungen über das Menü konfigurieren, wodurch die Systemintegration flexibler wird.

| Grafische Bediensoftware für Computer

Eine Softwareplattform für den übergeordneten Rechner mit Funktionen virtueller Instrumente kann bereitgestellt werden. Über einen PC lassen sich Prüfdaten ferngesteuert und in Echtzeit einstellen, auslesen, Diagramme generieren, Berichte exportieren und drucken usw. Dadurch können mehrere Prüffunktionen gleichzeitig realisiert werden, was die Handhabung bei Prüfungen erheblich vereinfacht.

         Faithtech-Solar-Photovoltaik-Matrix-Simulationssoftware ist eine Photovoltaik-Prüfsoftware für die Faithtech-Stromversorgungsreihe. Sie zeichnet sich durch eine einfache und intuitive grafische Benutzeroberfläche aus und bietet dem Anwender eine übersichtliche sowie benutzerfreundliche Mensch-Maschine-Schnittstelle. Mit dieser Software können Nutzer problemlos die Ausgangsgrößen, Messwerte sowie den aktuellen Status und die Werte der maximalen Leistungsverfolgung (MPPT) des Photovoltaik-Wechselrichters in Echtzeit ausgeben, messen und darstellen.

Die Software umfasst fünf verschiedene Normprüfroutinen, darunter EN 50530 und Sandia, mit denen die Serien- und Parallelprüfung von Solarpanelen unter unterschiedlichen Parametern sowie Tests wie beispielsweise Bewölkungs- oder Verschattungssimulationen durchgeführt werden können. Dadurch lässt sich die statische und dynamische MPPT-Effizienz des Photovoltaik-Wechselrichters komfortabel prüfen.
