Name: Sicherungstester-Serie FTI5000
Brand: FaithTech

|Skizze

Der Sicherungstester FTI5000 dient zur Prüfung, Verifizierung und Entwicklung sämtlicher Arten von Sicherungen sowie verwandter Produkte. Er erfüllt die Anforderungen der Normen GB/T 9364.1-2015 (Kleinsicherungen – Teil 1: Definitionen und allgemeine Anforderungen an Kleinsicherungsgehäuse), GB/T 9364.2-2018 (Kleinsicherungen – Teil 2: Röhrensicherungen) sowie GB/T 9364.3-2018 (Kleinsicherungen – Teil 3: Prüfanforderungen für zugehörige Sicherungen und Dauerfestigkeitsprüfungen bei ultrakleinen Sicherungen).

Der FTI5000 ist mit hochleistungsfähiger Prüftechnik ausgestattet und ermöglicht die Simulation verschiedener Prüfbedingungen, darunter Dauerfestigkeitsprüfungen, Auslösezeitmessungen an Sicherungen, Impulsprüfungen, Stromzyklus-Belastungsprüfungen, Stromanstiegsprüfungen sowie weitere charakteristische Tests. Der Prüfer verfügt zudem über Funktionen zur Spannungs- und Temperaturmessung und kann so den Spannungsabfall sowie die Temperatur der Sicherung erfassen und automatisch den äquivalenten Widerstandswert sowie die Verlustleistung berechnen. Während des Prüfvorgangs wird das Trägermuster in Echtzeit angezeigt; zudem werden Speicherung und Export der Prüfdaten unterstützt.

|Merkmale

Mit einer Vielzahl von Stromspezifikationen bis zu 20.000 A;

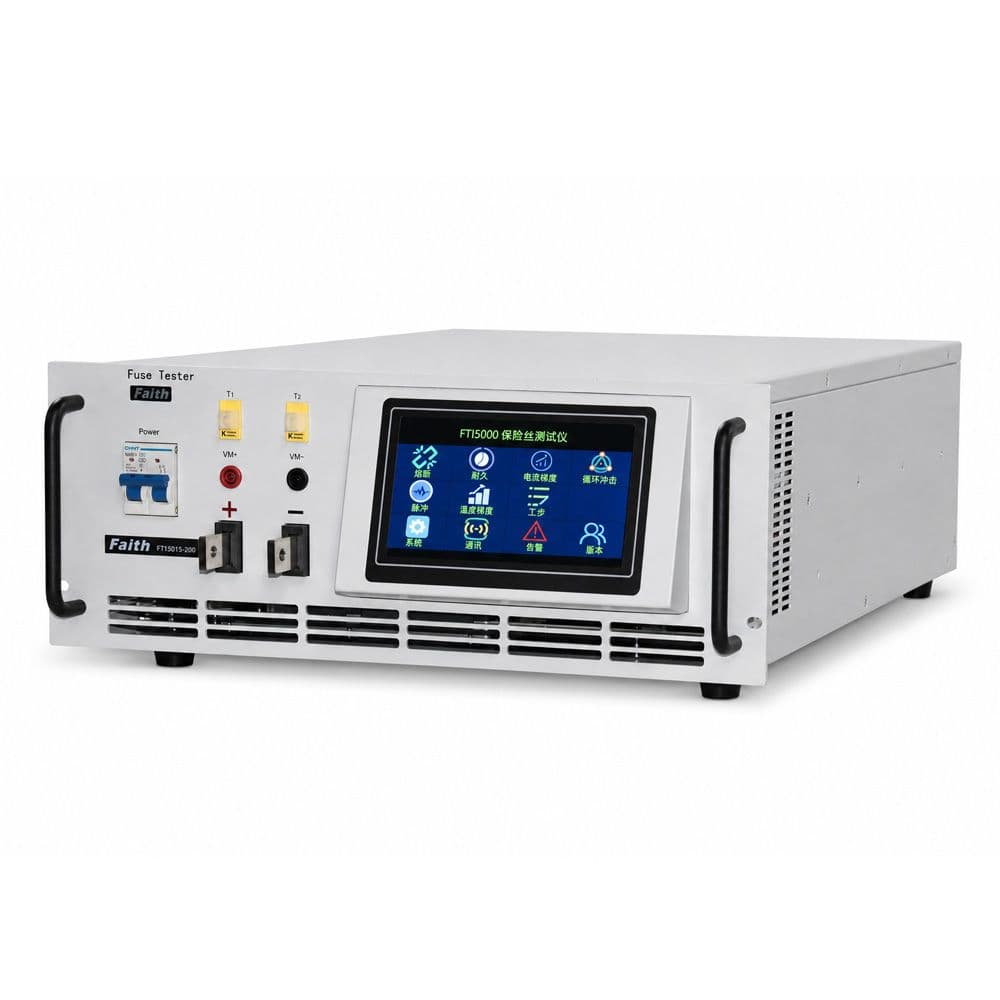

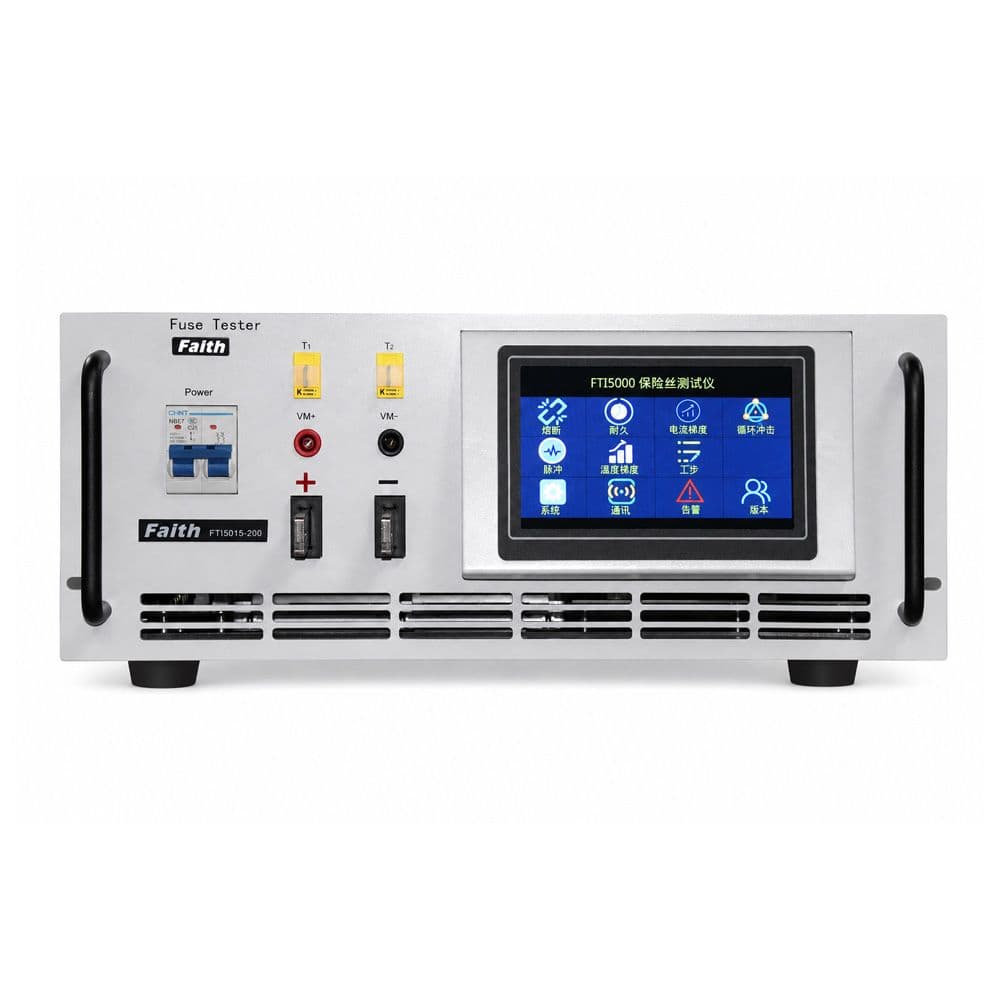

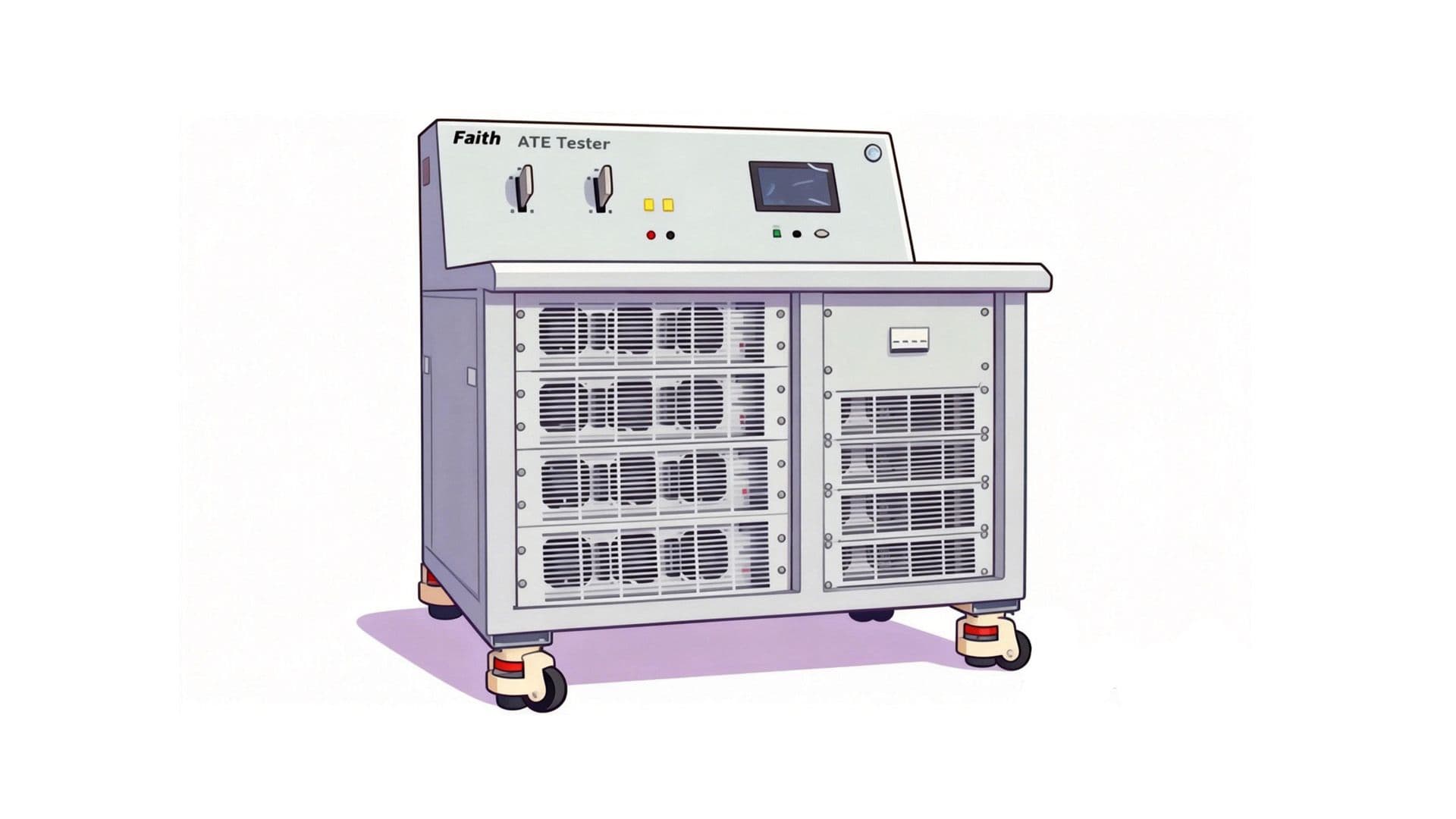

Verfügbar als eigenständiges System (4-U-Gehäuse), Desktop-System oder getrenntes System – drei Ausführungen zur Auswahl;

Beim getrennten System wahlweise mehrere Spannungsspezifikationen zwischen 10 V und 1500 V möglich;

Prüfstrom: Gleichstrom, 1 bis I_max, stufenlos einstellbar;

Aktuelle Genauigkeit: 0,5 %;

Stromanstieg ist einstellbar; minimale Anstiegszeit: ≤ 1 ms;

Zeitauflösung: 0,1 ms;

Zeitfehler bei zehnfachem Strom: ≤ 1 ms;

Mit Funktion für Dauerfestigkeitstests lässt sich die Prüfdauer kurz halten;

Mit der Stufentestfunktion für elektrischen Strom können Schrittlänge, Stromstärke und Anzahl der Zyklen frei eingestellt werden;

Mit der Stromgradienten-Testfunktion kann die Belastung hinsichtlich Stromstärke und Zeitverlauf individuell programmiert werden (entspricht den Anforderungen der Norm GB/T 31465.1–2015);

Mit der Stromzyklus-Testfunktion (die Stromstoß-Wellenform erfüllt die Anforderungen der Normen GB/T 31465.1–2015 und IEC 60269-6:2010);

Mit 2-Kanal-Temperaturabtastung und 1-Kanal-Spannungsabtastung können Temperatur und Spannungsabfall der Sicherung erfasst werden;

Ausgestattet mit einer Vielzahl von Kommunikationsschnittstellen: RS485, LAN, CAN;

7-Zoll-Touchscreen-Bedienung mit chinesischer und englischer Menüoberfläche.

| Sicherungsunterbrechungstest

Sicherungstester der Serie FTI5000 mit präziser Millisekunden-Zeitmessung für die Auslösezeit. Stromtest mit 10-fachem Multiplikator; Zeitfehler ≤ 1 ms. Nach dem Auslösen des Leistungsschalters schaltet das Gerät automatisch in den Dauerdruck-Modus um (Einstellbar von 0 bis 9,9 Minuten). Bei Sicherungstests kann zudem ein Testzeitlimit festgelegt werden. Wird dieses Zeitlimit überschritten, wird der Test automatisch abgebrochen.

|Dauerfestigkeitstest

Dauerfestigkeitstest (auch Alterungstest genannt). Die Serie FTI5000 ermöglicht die Einstellung von 0 bis 999 Zyklen; Einschaltzeit einstellbar von 1 Minute bis 120 Stunden; Ausschaltzeit einstellbar von 1 Minute bis 120 Stunden.

|Stromanstiegstest

Stromgradiententest: Erhöhung des Ausgangsstroms in festgelegten Zeitintervallen um jeweils 10 %. Während des Tests wird „Geschmolzen“ angezeigt und eine entsprechende Meldung ausgegeben, falls das Prüfobjekt schmilzt. Wird der Strom auf das 2,5-fache erhöht, ohne dass das Prüfobjekt schmilzt, erscheint die Meldung „Test abgeschlossen“. Der einstellbare Zeitintervallbereich liegt zwischen 0,01 s und 3600 s.

|Stromschritt-Test

Die zeitliche Abfolge des Prüfstroms kann frei programmiert werden, um komplexe Testsequenzen zu simulieren und den Anforderungen an Mehrfachstromumschaltungen zu genügen. Die maximale Länge einer Arbeitsstufen-Sequenz beträgt 100 Schritte; die einstellbare Dauer pro Einzelschritt liegt zwischen 0,1 ms und 99999 s. Die maximale Anzahl an Wiederholungen eines kompletten Arbeitsstufen-Zyklus beträgt 60.000.

|Stromzyklus-Stoßimpuls

Die Prüfkurven für den Sequenztest können gemäß den Anforderungen der nationalen Normen (GB/T 31465.1-2015, GB/T 13539.6-2013) sowie der IEC 60269-6:2010 hinsichtlich der Stromzyklus-Prüfwellenformen angepasst werden. Es sind bis zu 50.000 Zyklen möglich. Wird der Test ohne Auslösung eines Leistungsschalters abgeschlossen, so werden das Testergebnis sowie die Anzahl der durchgeführten Zyklen dokumentiert. Tritt während des Tests eine Auslösung des Leistungsschalters auf, so sind Zeitpunkt der Auslösung und die Anzahl der Zyklen zu protokollieren.

GB/T 31465.1-2015 – Stoßstrom-Impuls für Stromzyklen

IEC 60269-6:2010 – Prüfwellenform für Stromzyklen

| Computergestützte grafische Bedienungssoftware

Die FTI5000-Serie bietet eine Software für übergeordnete Rechner mit Funktionen virtueller Instrumente, mit der Messdaten in Echtzeit gelesen, Berichte exportiert und ausgedruckt werden können usw., was die Bedienung für den Anwender erleichtert.
