개요
FTR7000 시리즈는 재생형 프로그래머블 DC 전자 부하입니다. 이 제품은 기존의 소산형 부하 기능을 수행할 뿐만 아니라, 소비된 에너지를 효율적으로 회수하여 전력망으로 되돌려 에너지 절약을 실현합니다. 주로 신재생에너지 장비 테스트, 리튬이온 배터리 및 연료전지 방전 테스트, 자동화 테스트 시스템(ATS), AC/DC 및 DC/DC 단방향 모듈 테스트, 그리고 베인-인(Burn-in) 공정 등에 광범위하게 사용됩니다. 풍부한 통신 및 프로그래밍 인터페이스와 고해상도 컬러 화면, 다국어 메뉴 인터페이스를 갖추고 있어 직관적이고 사용자 친화적인 조작 환경을 제공합니다. 전력전자, 신재생에너지, 센서, 모터 드라이브, 시스템 통합 등 다양한 산업 분야에서 표준 장비로 채택되고 있습니다.
주요 기능

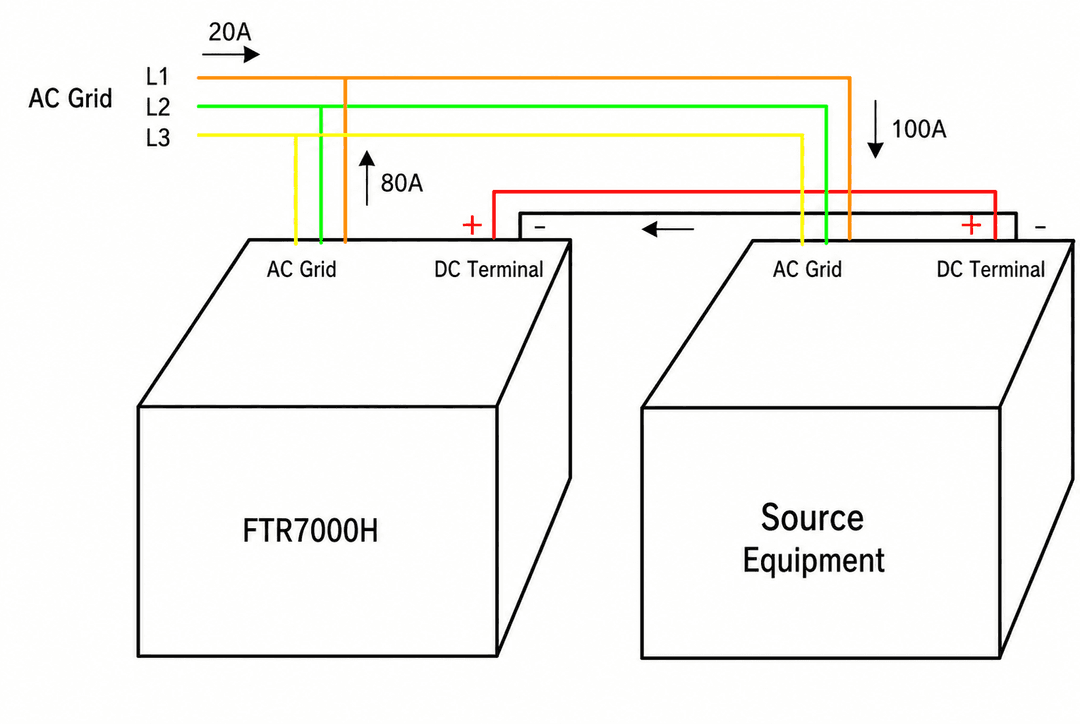

에너지 재생
FTR7000 시리즈는 DC 전원으로부터 에너지를 회수하여 내부 그리드로 깨끗하게 되돌려줄 수 있습니다. 회수된 전기는 내부 전기 기기에서 바로 사용할 수 있어 에너지 소비로 인한 발열을 줄이고, 운영 효율성 향상과 에너지 절약을 동시에 달성합니다.

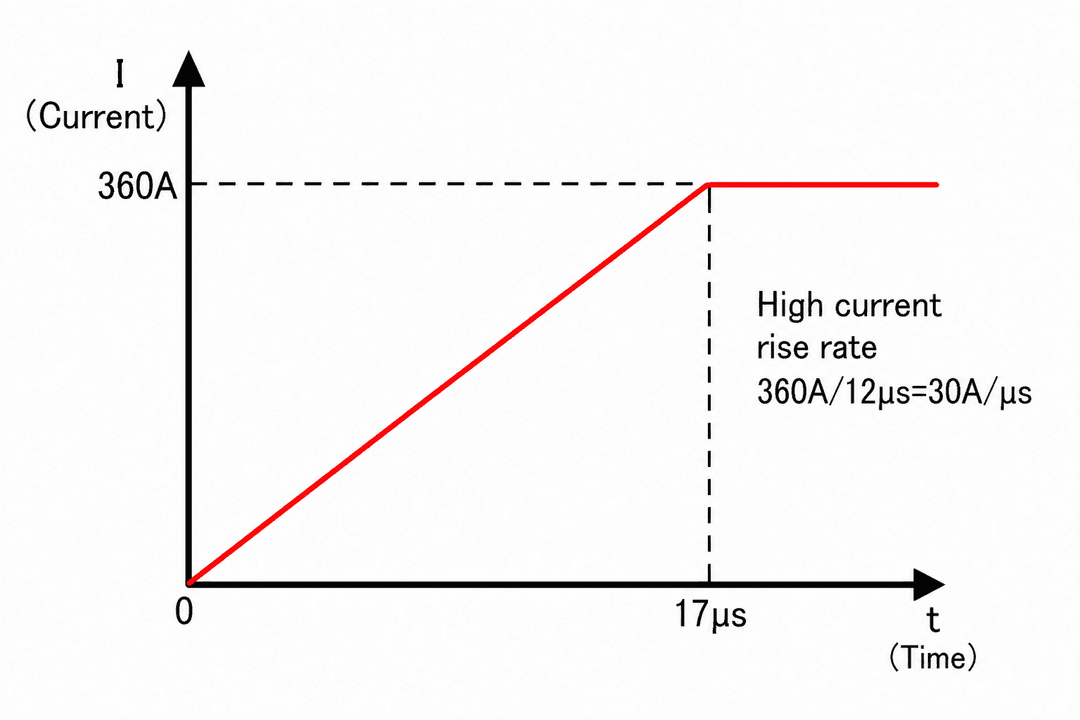

고속 전류 변화율(Current Slew Rate)
FTR7000H 시리즈는 고속 재생 기능을 갖춘 고출력 가변형 DC 전자 부하 장치로, 매우 높은 전류 변화율을 특징으로 합니다. 단일 장치의 최대 전류 변화율은 30A/µs에 이르며, 급격히 변화하는 테스트 환경에서도 즉각적이고 정확한 부하 전환을 수행할 수 있습니다. 이는 실제 작동 조건 하에서의 전류 과도 응답을 정밀하게 시뮬레이션할 수 있음을 의미합니다. 스위칭 전원 공급 장치의 과도 응답 테스트뿐 아니라 CPU 코어 전원 공급 장치의 고속 부하 스텝 평가에도 적합하며, 마이크로초 단위의 동적 응답을 제공함으로써 테스트 데이터의 실시간성과 정확성을 크게 향상시킵니다.
시퀀스 및 임의 파형 기능
FTR7000 시리즈 전자 부하 장치는 시퀀스 테스트 기능을 제공하며, 최대 20개의 테스트 파일을 지원하고, 각 파일은 최대 100단계로 구성됩니다. CC, CV, CR, CP 등 다양한 부하 타이밍 변경 모드를 지원하며, 파일 링크와 같은 시퀀스 편집 기능도 제공합니다. 최대 100단계까지 타이밍 편집이 가능하며, 단일 단계의 시간 범위는 0.1ms ~ 99999s입니다.
다중 동작 모드
FTR7000 시리즈는 CC, CV, CR, CP 등 네 가지 기본 동작 모드를 갖추고 있어 다양한 테스트 요구 사항을 충족합니다. 또한 CV+CC, CR+CC, CP+CC와 같은 복합 동작 모드도 지원합니다. 사용자는 테스트 요구 사항에 따라 전류 제한 값을 설정하여 테스트 중 과전류로 인한 피시험 제품 손상을 방지할 수 있습니다. CV+CC 모드는 배터리 충전 특성을 시뮬레이션하는 데 사용되며, 충전기, 차량 탑재형 충전기(On-Board Charger) 등 관련 제품의 테스트에 적합합니다. CR+CC 모드는 전원 공급 장치의 출력 전압 및 전류 제한과 정확도 평가 테스트에 활용할 수 있습니다.

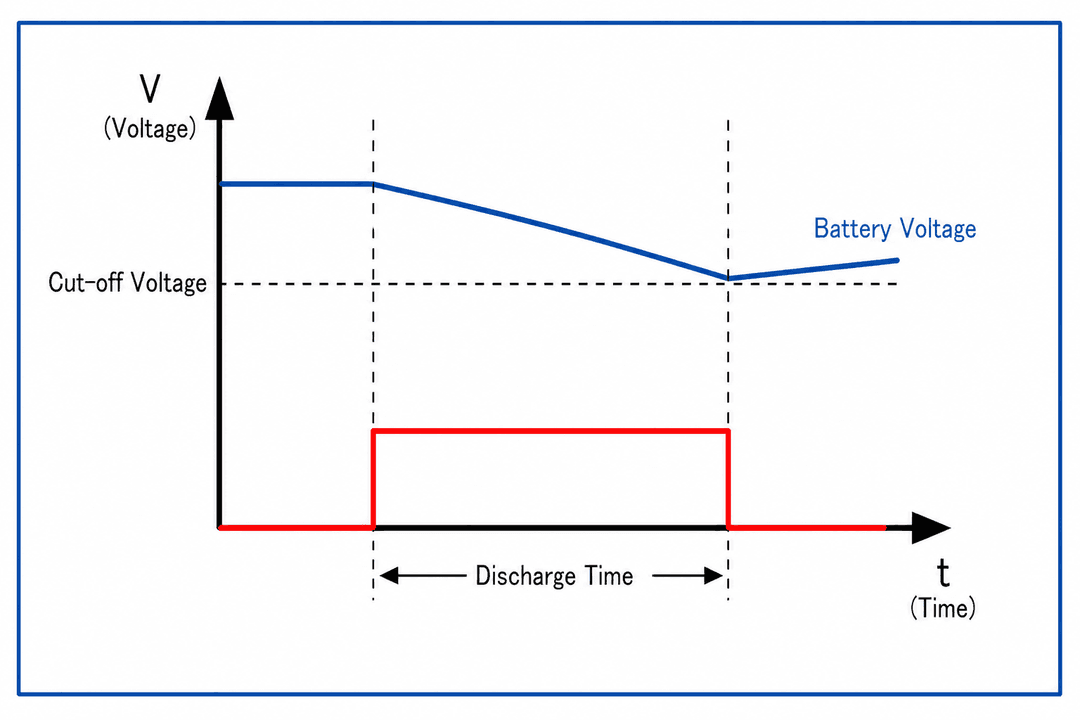

배터리 테스트
FTR7000 시리즈 전자 부하에는 배터리 테스트 기능이 탑재되어 있습니다. 이 기능은 정전류(Constant Current), 정저항(Constant Resistance), 정전력(Constant Power)의 세 가지 방전 모드를 제공합니다. 방전 종료 조건으로는 종료 전압, 종료 시간, 종료 용량을 설정할 수 있으며, 이 세 조건 중 하나라도 만족하면 방전이 자동으로 중단됩니다. 방전 중에는 누적 방전 용량 및 방전 시간이 실시간으로 기록됩니다.
FTR7000 시리즈는 DC 방전 방식(DCR: Direct Current Resistance)을 사용하여 배터리의 내부 저항 및 용량을 측정합니다.
사인파 동적 부하 적용
FTR7000 시리즈는 사인파 전류 부하 기능을 갖추고 있어 연료 전지의 임피던스 분석 테스트에 적합합니다.

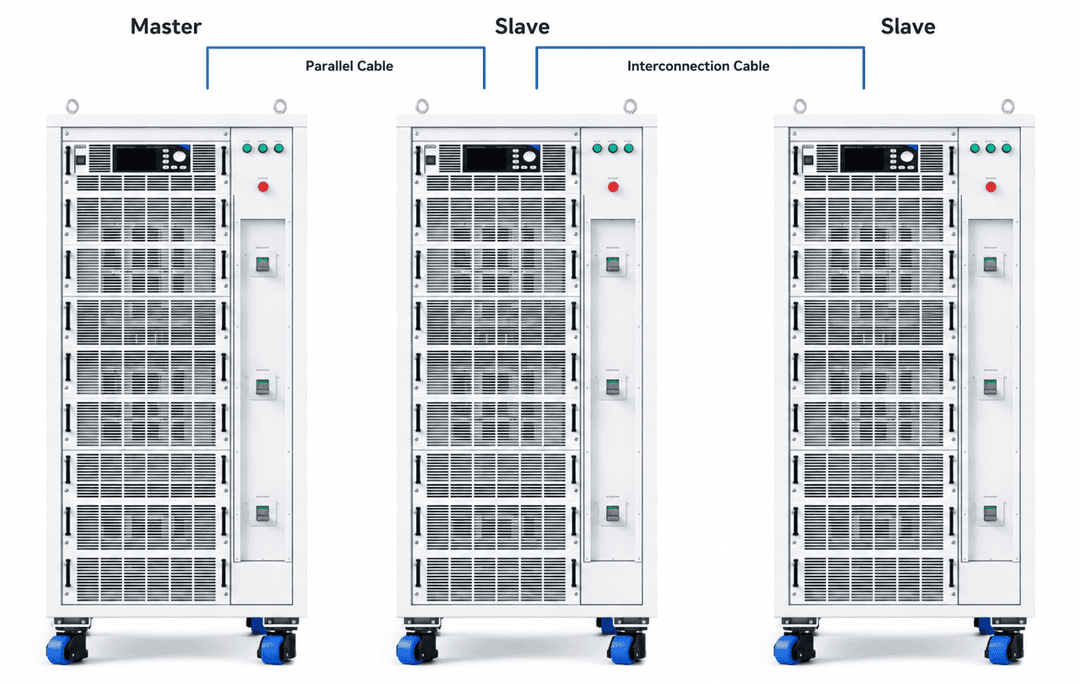

병렬 연결(캐스케이드)
FTR7000 시리즈의 병렬 기능은 최대 10대까지 병렬로 작동할 수 있도록 지원하여 전자 부하의 출력 범위를 확장합니다. 병렬 모드에서는 각 부하가 전류를 자율적으로 분담하며, 슬레이브 유닛들이 마스터 유닛의 부하 설정 파라미터를 자동으로 복사합니다. 또한 단일 유닛은 독립적으로도 작동할 수 있어 유연한 전력 구성이 가능합니다.
(300kW 데모)

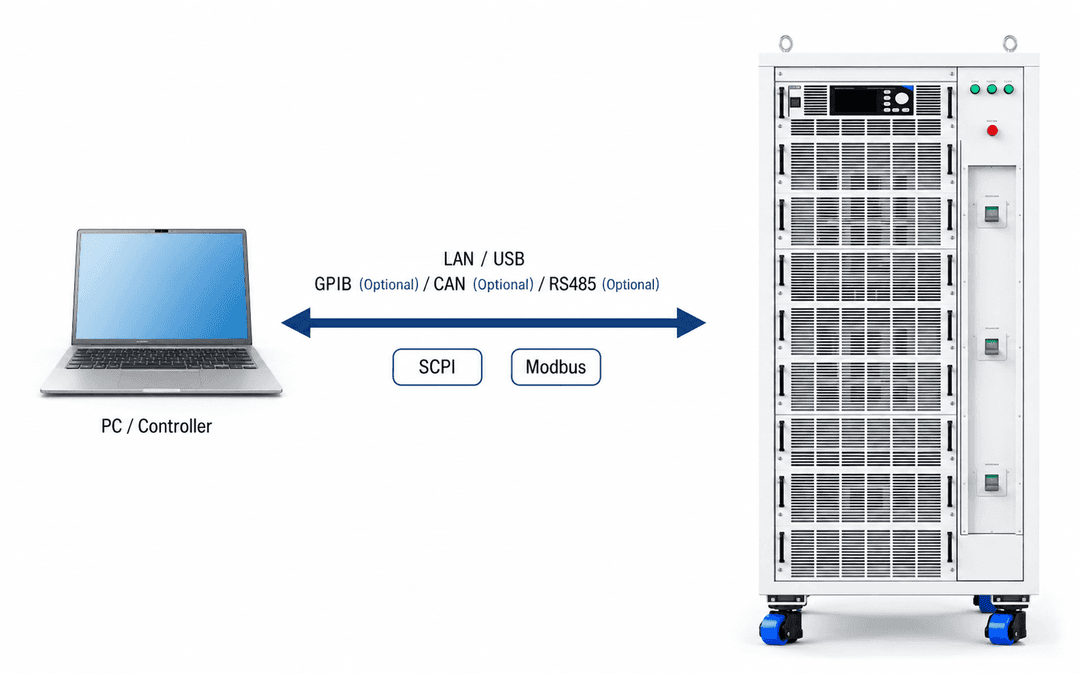

다중 인터페이스 및 다중 프로토콜 지원
FTR7000 시리즈는 다양한 통신 인터페이스를 탑재하고 SCPI 및 Modbus 프로토콜을 모두 지원합니다. 사용자는 필요에 따라 메뉴를 통해 장치를 설정할 수 있으므로, 시스템 통합이 보다 유연해집니다.

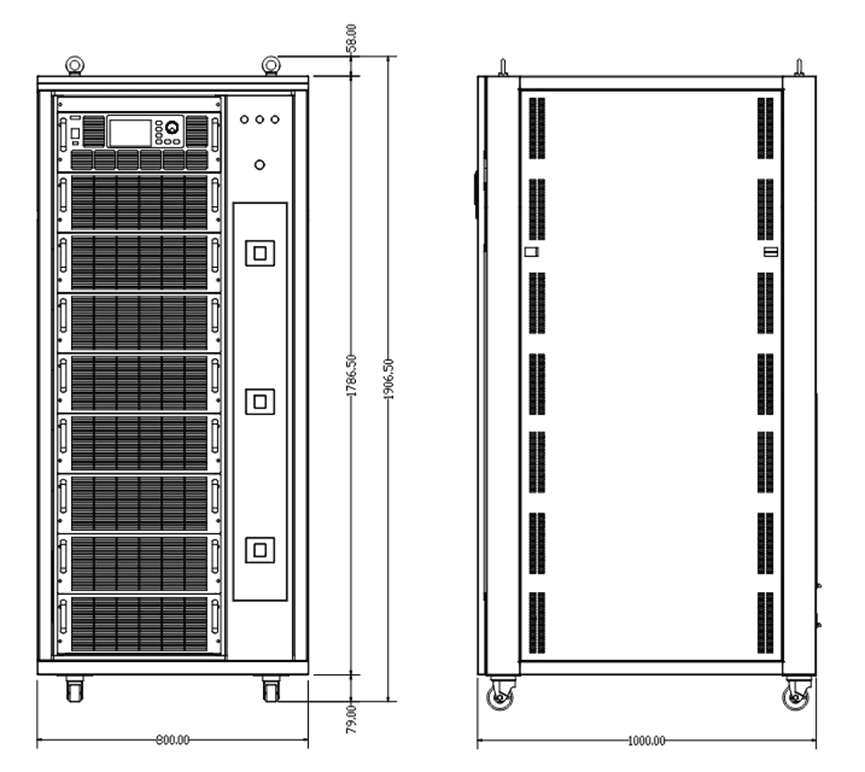

외형 치수
