|Skizze

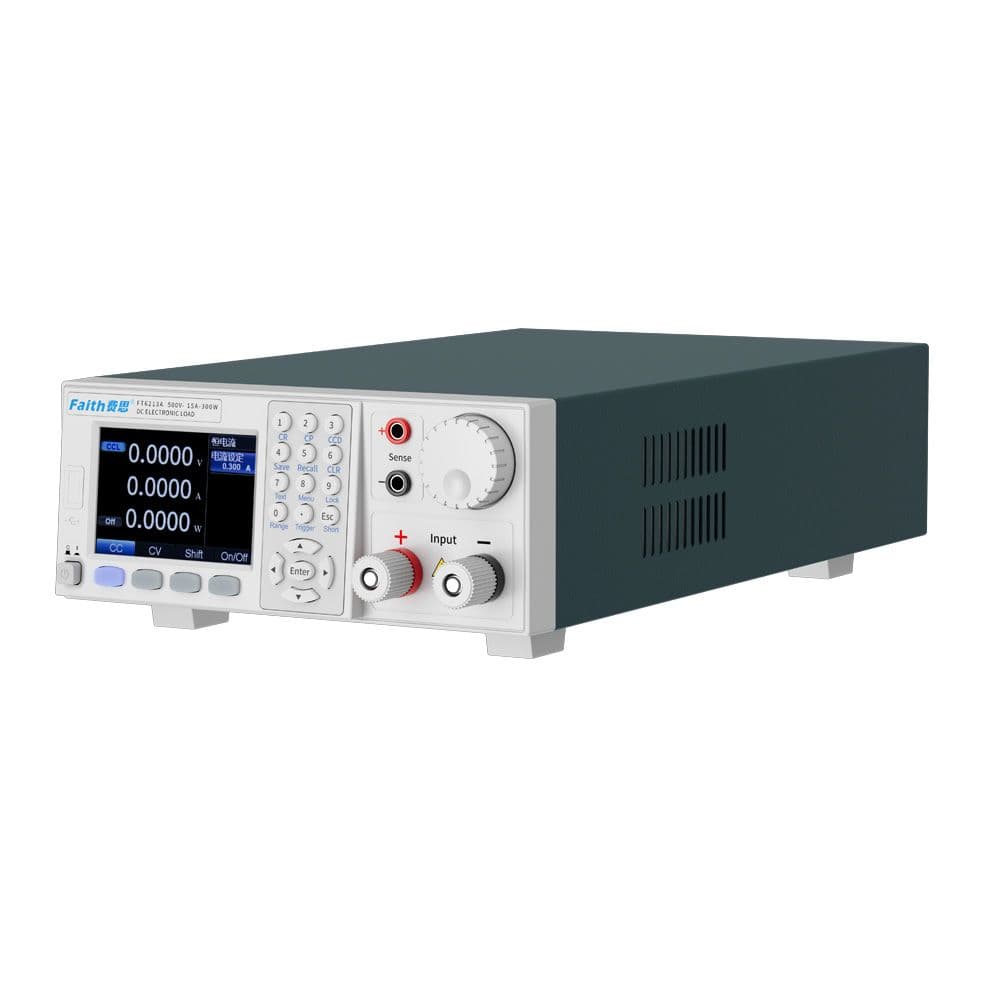

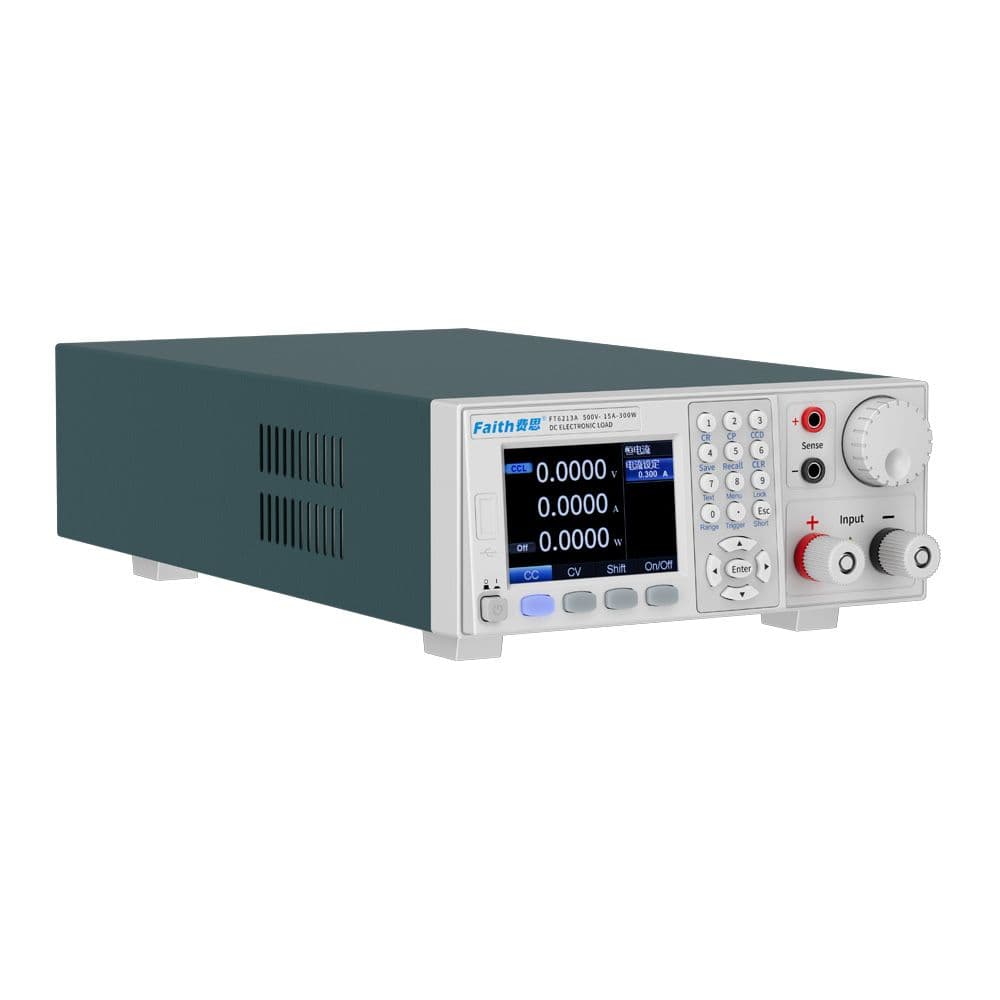

Die FT6200A-Serie von elektronischen Lasten mit geringer Leistungsaufnahme ist eine Tischgerät-qualität elektronische Last mit hervorragender Funktionalität und Vielseitigkeit. Sie findet breite Anwendung bei Schaltnetzteilen, Netzadaptern, LED-Treibern, 3C-Akkus, Supercaps, leistungselektronischen Bauelementen, Solarmodulen, Ladegeräten sowie anderen Produkten in den Bereichen Forschung und Entwicklung, Serienfertigung und Qualitätsprüfung. Das Gerät verfügt über ein TFT-Display sowie ein Menüinterface in Englisch und Chinesisch, das eine bequeme und intuitive Bedienung ermöglicht – eine unverzichtbare Standardausstattung auf dem Arbeitsplatz von Leistungselektronikingenieuren.

Die FT6200-Serie verfügt über eine RS232-Schnittstelle und unterstützt die standardisierte SCPI-Befehlssprache. Alle über die Frontplatte bedienbaren Funktionen können auch per SCPI-Befehl gesteuert werden, was die Einrichtung intelligenter Prüfplattformen sowie die individuelle Weiterentwicklung durch den Anwender erheblich erleichtert.

| Statischer Betrieb (DC-Funktionen)

Die elektronische Last der FT6200-Serie verfügt über vier Testmodi: Konstantstrom, Konstantspannung, Konstantwiderstand und Konstantleistung – damit können vielfältige Prüfanforderungen erfüllt werden. Im Konstantstrom- und Konstantwiderstandsmodus lässt sich überprüfen, ob die Ausgangsspannung einer Spannungsquelle unter unterschiedlichen Lastbedingungen stabil bleibt. Für Batterieladegeräte und Netzadapter ermöglicht der Konstantspannungsmodus eine gezielte Änderung der Ausgangsspannung, um zu verifizieren, dass der Ausgangsstrom korrekt ist.

| Dynamikfunktion

Die elektronische Last der FT6200-Serie bietet programmierbare dynamische Prüfmöglichkeiten. Die dynamische Prüffunktion umfasst drei Betriebsarten: kontinuierlich, impulsförmig und umschaltend; zudem wird die Einstellung der Lastanstiegsrate (Slope) unterstützt. Der dynamische Modus dient zur Simulation verschiedener plötzlicher Laständerungen und Anomalien und eignet sich insbesondere zur Untersuchung der dynamischen Eigenschaften von Stromversorgungen, zur Bewertung der Stabilität von Stromversorgungen, zur Bestimmung des Auslösepunkts und der Auslösezeit von Batterieschutzschaltungen sowie zur Simulation kurzzeitiger Lastspitzen in Form verschiedener Impulse.

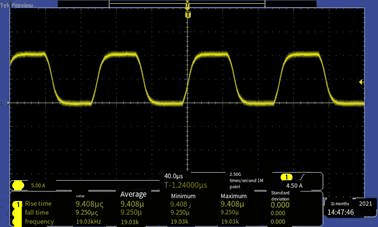

Dynamische Last bis 10 kHz

| Batterietestfunktion

Um Batterietests zu vereinfachen, bietet die FT6200-Serie eine integrierte Batterietestfunktion. Dazu zählen der Test des inneren Batteriewiderstands sowie der Test der Batteriekapazität. Beim Kapazitätstest stehen drei Entlademodi zur Auswahl: konstante Stromstärke, konstanter Widerstand und konstante Leistung. Zudem können die Abschaltbedingungen für die Entladung festgelegt werden: Abschaltspannung, Abschaltzeit und Abschaltleistung. Sobald eine dieser drei Bedingungen erfüllt ist, wird die Entladung automatisch gestoppt. Während des Entladevorgangs zeichnet die Last automatisch Spannung, Strom, Zeit, Amperestunden (Ah) und weitere Parameter auf. Unterschreitet die Spannung den Schutzschwellenwert, stoppt die Last den Test automatisch. Mit zusätzlicher Software können weitere Parameter getestet und analysiert werden.

Spannungs- und Stromkurve während des Kapazitätstests

| OCP/OPP-Test

Die Last der FT6200-Serie führt selbst OCP-Tests (Überstromprüfung) durch, die hauptsächlich zur Prüfung von Batteriemanagementsystemen (BMS) sowie von Überstrom- und Überspannungs-Punkten von Leistungsmodulen eingesetzt werden. Während des OCP-Tests wird automatisch der Überstromschutzpunkt des zu prüfenden Geräts ermittelt und in den Werten IMAX und PMAX gespeichert. In Kombination mit oberen und unteren Grenzwerten der Prüfparameter kann das System automatisch bestimmen, ob die Testergebnisse außerhalb der vorgegebenen Spezifikationen liegen – was Zeit bei der Verifikation von Produktentwürfen sowie bei Systemtests in der Fertigungslinie spart.

| Sequenzfunktion

Die elektronischen Lasten der FT6200-Serie bieten umfangreiche Serienprüfmöglichkeiten. Der Anwender kann eine Prüfsequenz für die Last definieren, um verschiedene Änderungen am Lasteingang zu simulieren. Die elektronische Last kann bis zu 10 Sequenzdateien speichern; jede Datei umfasst bis zu 100 Schritte, wobei die Dauer eines einzelnen Schritts zwischen 50 µs und 36 000 s eingestellt werden kann. Zusätzlich werden Funktionen wie Dateiverknüpfung und andere sequenzbasierte Bearbeitungsmöglichkeiten unterstützt. Damit eignet sich das Gerät ideal für alle Arten komplexer Belastungstests.

| Schnellaufruf

Die Schnellaufruffunktion unterstützt die stationäre Einstellung von Parametern für CC/CV/CR/CP sowie weitere Funktionen wie Überstromschutz (OCP), Sequenztests, automatisierte Tests, Messung des Innenwiderstands und der Kapazität von Batterien. Mit einem einzigen Klick können bereits konfigurierte Funktionen und zugehörige Parameter aufgerufen werden. Die Schnellaufruffunktion eignet sich besonders für Anwendungen in den Bereichen Forschung & Entwicklung, Prüfung, Qualitätssicherung sowie Wareneingangskontrolle. Durch die Reduzierung der erforderlichen Einstellungen und Bedienschritte während der Tests verringert sich die Wahrscheinlichkeit von Fehlkonfigurationen und steigen gleichzeitig Effizienz und Genauigkeit der Prüfungen.

| Automatischer Test

Die FT6200-Serie bietet eine flexible automatisierte Testfunktion. Im Rahmen des automatischen Tests stehen verschiedene Betriebsarten wie CC, CV, CR und CP zur Verfügung. Dabei werden die gemessenen Prüfparameter mit vorgegebenen oberen und unteren Grenzwerten verglichen; das Ergebnis wird abschließend als „PASS“ oder „FAILED“ angezeigt. Der vollautomatische Betrieb erhöht die Testeffizienz erheblich.

| SCPI mit Fernsteuerung

Die FT6200-Serie unterstützt Standard-SCPI-Befehle, über die sämtliche Funktionen der Bedienfeldbedienung realisiert werden können. Dies erleichtert den Aufbau intelligenter Prüfplattformen sowie die sekundäre Entwicklung durch Anwender. Die FT6200-Serie ermöglicht eine einfache Fernsteuerung elektronischer Lasten über die RS232-Schnittstelle.
